При обратном включении диода чрезмерная, разрушающая pn -переход мощность получается при весьма больших напряжениях. И вот почему: обратный ток очень мал, а мощность, если вы не забыли, — это произведение напряжения на ток.

Обратите внимание, что при обратном включении диода тепловой пробой наступает не сразу. Увеличивая напряжение, мы сначала попадаем в область электрического пробоя. В этой области обратный ток резко возрастает, а значит, обратное сопротивление диода падает. Однако, если опять уменьшить напряжение, уменьшится и ток. Иными словами, электрический пробой, возникновение которого связано с тонкими молекулярными механизмами, процесс обратимый. Он резко, лавинообразно увеличивает обратный ток, но стоит уменьшить напряжение, диод возвращается в исходный режим и вновь становится электрическим вентилем.

В то же время тепловой пробой выводит полупроводниковый прибор из строя навсегда. И если когда-нибудь к вам в руки попадет диод, который потерял способность быть вентилем, потому что у него обратное сопротивление такое же, как и прямое, то знайте: диод побывал в области теплового пробоя.

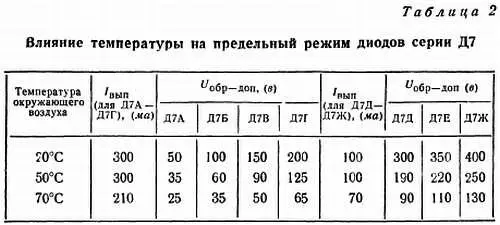

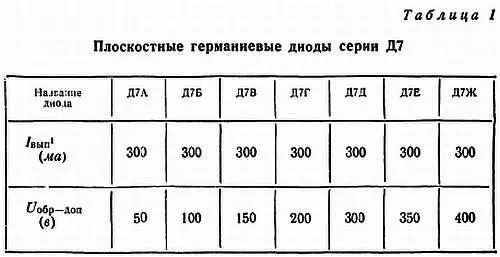

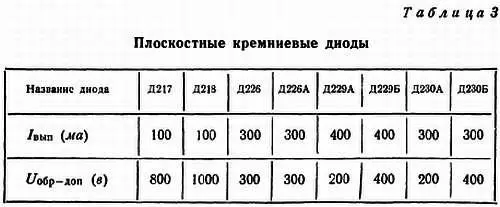

Для того чтобы не погубить полупроводниковый диод (а часто вместе с ним могут погибнуть и другие элементы схемы, например, силовой трансформатор), чтобы не довести диод до теплового пробоя, не нужно превышать некоторую предельно допустимую для данного типа диодов мощность. Об этом как раз и говорят основные параметры диодов, приведенные в таблицах 1–5. Правда, в этих таблицах самой мощности вы не найдете, вместо нее указан средний прямой ток I вып , который можно пропустить через диод (подчеркиваем — это именно средний прямой ток; на короткий срок эту величину иногда можно превысить), и предельное обратное напряжение U обр-доп .

Обратный ток — 300 мка (при Uобр-доп ); прямое напряжение 0,3–0,5 в (при Iвып ).

1В наших таблицах ток Iпр-ср . обозначен Iвып , как и в большинстве официальных справочников.

Обратный ток 30–50 мка (при Uобр-доп ), прямое напряжение 0,5–1 в (при Iвып ).

Обратный ток 3 ма (при Uобр-доп ); прямое напряжение (при Iвып ) у германиевых диодов 0,2–0,5 в, у кремниевых диодов 1–1,5 в.

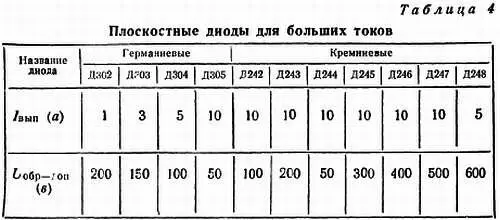

Внимание!Допустимые токи указаны в расчете на применение радиаторов. Если через диод проходит полный прямой ток ( Iвып ), то при использовании алюминиевого радиатора толщиной 3 мм его диаметр должен быть для диодов Д303 не менее 60 мм, для Д304 — 80 мм и для Д305 — 150 мм. Кремниевые диоды рассчитаны на радиаторы площадью 50 см 2при полном токе и 25 см 2при половинном токе (если температура окружающей среды 25 °C).

Примечание.Если в обозначении кремниевого диода после цифры стоит буква Б (например, Д242Б), то допустимый ток Iвып не более 5 а. Буква А в названии (например, Д242А) означает, что диод сохраняет свои параметры до температуры +130 °C; во всех остальных случаях допустимый прямой ток Iвып при температуре +130 °C вдвое меньше нормального, то есть 5 а (для диодов с обозначением Б ток не более 2 а). Буква П (например, Д242П) в названии диода отмечает лишь некоторые его технологические особенности и при выборе диода на нее можно не обращать внимания.

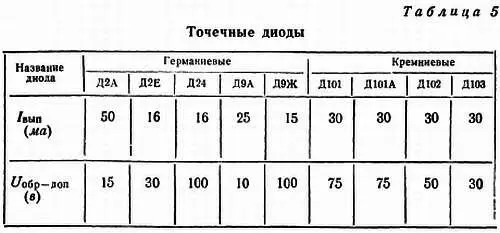

Обратный ток (при Uобр-доп ) у германиевых диодов 250 мка, у кремниевых — 30 мка; проходная емкость у германиевых диодов 1–2 пф, у кремниевых — 0,5 пф.

То, что вместо максимально допустимой мощности указаны именно эти параметры, объясняется довольно просто.

Мощность, выделяемая на диоде при его прямом включении, равна произведению прямого тока на приложенное к диоду прямое напряжение. Но ведь ток и напряжение взаимно связаны. Например, в диоде Д7Ж прямой ток 0,3 а будет при прямом напряжении 0,5 в, а мощность в этом случае составит 0,15 вт ( P= U· I). Именно эта мощность для данного типа диода является предельно допустимой, и превышать ее нельзя. Но вместо того чтобы говорить «не превышайте мощность 0,15 вт», мы можем сказать: «не превышайте ток 0,3 а». Ведь напряжение при этом токе для данного типа диодов почти всегда одинаково, а значит, ограничив ток, мы ограничиваем и мощность. Поскольку при включении диода в прямом направлении особенно важно знать, какой он может пропустить прямой ток, то именно эта величина входит в число основных параметров диода и включена в нашу таблицу рекомендованных режимов.
