Влияние примесей на электрические свойства полупроводниковых материалов огромно. Так, например, если в германий добавить по весу лишь одну миллионную часть мышьяка, то число свободных электронов в германии увеличится в тысячи раз! Подобным же образом миллионные весовые доли акцепторной примеси — например, лития — в тысячи раз повышают дырочную проводимость полупроводника.

Объясняется столь сильное влияние примесей довольно просто. Дело в том, что своих собственных электронов и дырок в чистом германии немного. Далеко не каждый его атом выпускает на свободу свой электрон — в противном случае этих электронов было бы очень много и вместо полупроводника мы имели бы обычный проводник. В среднем при комнатной температуре на каждый миллиард атомов германия приходится лишь один свободный электрон.

В то же время каждый атом донорной примеси, занявший место в кристаллической решетке, обязательно один из пяти своих внешних электронов выбрасывает в межатомное пространство. Ведь для связи с соседями нужны лишь четыре электрона: как известно, «структура прежде всего».

Теперь посчитаем. Если вес примеси составляет миллионную часть веса германия (мы считаем вес атомов германия и примеси одинаковым и миримся с ошибкой на несколько процентов), то на каждый миллиард атомов германия приходится тысяча атомов примеси, потому что миллионная часть миллиарда и есть тысяча. А это значит, что на каждый миллиард атомов германия теперь приходится один собственный свободный электрон и тысяча свободных электронов, принесенных примесью.

Отсюда следует очень важный вывод: поскольку число собственных свободных электронов равно числу собственных дырок, то благодаря введению примеси электронная проводимость германия окажется примерно в тысячу раз больше дырочной. В таких случаях говорят, что в полупроводнике имеются основные (это те, которых много) и неосновные (те, которых мало) носители электрического заряда. В нашем примере основные носители заряда — это, конечно, электроны, а неосновные— дырки. Если же ввести в германий акцепторную примесь, то свободных электронов окажется несравненно меньше, чем дырок, и именно дырки будут основными носителями электрического заряда, то есть основными свободными зарядами, способными создавать ток (рис. 15).

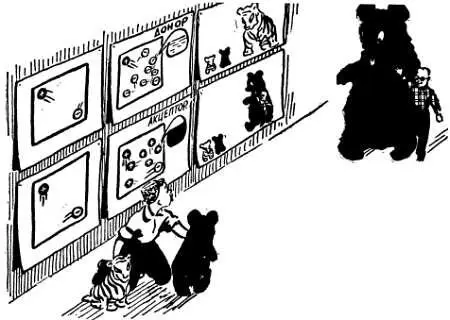

Рис. 15. После введения примеси в полупроводнике оказывается два вида зарядов — примесные (основные) и очень небольшое количество собственных (неосновных) зарядов.

С неосновными носителями, неосновными свободными зарядами мы сейчас поступим так же, как в свое время поступили с электронами-перебежчиками. Для упрощения общей картины мы временно вычеркнем их из своего списка.

Теперь наш полупроводниковый диод выглядит так. В одной его половине имеются только свободные электроны. Эта часть диода называется зоной — n , от слова negativus , то есть отрицательный. В другой части диода есть только носители положительного заряда — дырки. Это зона р — ее название происходит от слова positivus , то есть положительный. Довольно часто буквы n и р вводят в характеристику самого полупроводникового материала и говорят: «германий n -типа», «германий p -типа» или «кремний n -типа», «кремний p -типа». Эти названия указывают, какая примесь — донорная или акцепторная — была введена в кристалл и, таким образом, какая проводимость — электронная или дырочная — является основной в данном кристалле.

В любом полупроводниковом приборе, где есть зоны с разным типом проводимости, граница между этими зонами носит название « pn -переход» (по-русски это звучит так: «пэ-эн-переход»). Такое же название, разумеется, носит пограничная область между зоной р и зоной n в нашем полупроводниковом диоде.

Мы с вами построили полупроводниковый диод. Посмотрим теперь, что он умеет делать.

Включим диод в электрическую цепь, для начала в цепь постоянного тока. Обратите внимание, у нас есть две возможности включения: можно подключить диод зоной р к «плюсу» батареи и зоной n — к «минусу»; а можно наоборот: к «плюсу» подключить зону n и к «минусу» — зону р .

Для лампочки карманного фонаря, например, или для электроплитки совершенно безразлично, в какую сторону через них пойдет ток, был бы лишь ток. Эти приборы одинаково хорошо светят и греют при любом направлении тока. А вот поведение полупроводникового диода прежде всего зависит от направления тока, от того, какая зона диода подключена к «плюсу», а какая к «минусу» батареи. Поэтому мы рассмотрим оба варианта включения.
