Теперь, чтобы окончательно не запутаться, давайте вообще забудем о существовании наших электронов-перебежчиков и будем считать, что в полупроводнике электрический ток представляет собой движение двух сортов зарядов — свободных электронов и дырок, что полупроводник обладает электронной и «дырочной» проводимостью.

Подобный прием — исключение из игры электронов-перебежчиков— можно считать вполне оправданным: нельзя же всякий раз начинать свои рассуждения «от печки». Изучая автомобиль, например, вы только один раз подробно познакомитесь с двигателем. А потом, разбираясь в устройстве коробки скоростей или в передаче вращения от двигателя к задним колесам, вы уже не будете начинать с того, как в карбюраторе образуется горючая смесь.

Вас ни в какой мере не должно смущать, что участвующие в электрическом токе свободные электроны и дырки движутся в разные стороны. В твердом теле настолько просторно, что эти движения друг другу не мешают.

При этом каждый из движущихся зарядов, независимо от своих коллег (вы не забываете о примечании на стр. 26?), выполняет свою работу. Поэтому, определяя ток в цепи или мощность на каком-либо ее участке, необходимо учитывать движение и отрицательных, и положительных зарядов. Так, например, если через поперечное сечение проводника (или полупроводника) в каком-либо определенном направлении за одну секунду прошел кулон электронов, а в другую сторону одновременно прошел кулон дырок, то ток в цепи равен 2 а.

В чистом, беспримесном полупроводнике число свободных электронов и число дырок одинаково. Однако для создания транзисторов нужны полупроводниковые материалы с разными типами проводимости — только с электронной или только с дырочной. Это значит, что у одних материалов число свободных электронов должно во много раз превышать число дырок, чтобы в этих полупроводниках возникал в основном электронный ток. А у других материалов, наоборот, дырок должно быть намного больше, чем свободных электронов, и ток в них должен создаваться в основном только дырками. При этом общий заряд куска германия или кремния должен быть равен нулю — в целом в нем не должно быть никаких лишних зарядов.

Вот так задача! Это уже почти то же самое, что залезть в шар и стать там в угол. Как можно, например, добавить в полупроводник свободные положительные заряды, не меняя общего числа зарядов в этом полупроводнике? Каким образом, не нарушая электрического равновесия полупроводника, можно получить в нем избыток тех или иных свободных зарядов? Это можно сделать, добавляя в чистый полупроводник определенные примеси.

Дело в том, что в кристаллах углеродного семейства — в германии и кремнии — действует неписаный закон: «Структура важнее всего». Это значит, что если ради сохранения своей прекрасной алмазоподобной кристаллической решетки атомы должны, принести какие-либо жертвы, то эти жертвы будут принесены: «Структура важнее всего».

Вот что произойдет, например, если в чистый германий во время его плавки добавить атом мышьяка. Такой большой предмет, как атом мышьяка, не может находиться где-то в межатомном пространстве, и поэтому при затвердевании расплава он займет место в кристаллической решетке наравне с атомами самого германия. Но у мышьяка на внешней орбите не четыре электрона, а пять. И этот пятый электрон никак не сможет найти себе места в четкой системе межатомных связей — ведь каждый атом, который входит в решетку алмазного типа, может отдать соседям только четыре электрона. И, подчиняясь закону «Структура важнее всего», пятый электрон уйдет с орбиты в дальние странствия, а сам атом мышьяка превратится в положительный ион (рис. 12).

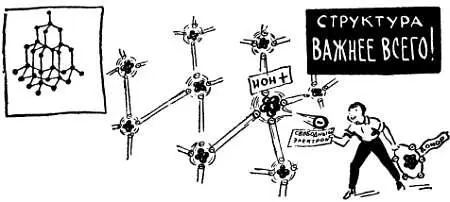

Рис. 12. При введении донорной примеси в полупроводниковом кристалле появляются свободные электроны и неподвижные положительные ионы.

Обратите внимание — мы не называем этот ион дыркой. Вцепившись своими четырьмя электронами в соседей, атом мышьяка не сможет ни взять электрон со стороны, ни отдать его. Этот положительный ион — атом мышьяка — будет неподвижно стоять на месте, не участвуя в создании электрического тока. Вот почему, добавляя в германий или кремний атомы с пятью электронами на внешней орбите, мы создаем в этих полупроводниках дополнительную электронную проводимость, не увеличивая дырочной проводимости и не нарушая общего электрического равновесия кристалла.
