Рудольф Сворень - Шаг за шагом. Транзисторы

Главная особенность всякого твердого проводника состоит в том, что у огромного числа его атомов электроны убежали (см. примечание на стр. 26) с внешних орбит и гуляют в межатомном пространстве. Обычно электроны легче всего срываются с внешней орбиты в том случае, когда их на этой орбите мало. У атомов таких прекрасных проводников, как медь и серебро, на внешней орбите всего по одному электрону, у цинка и ртути — по два, у атомов алюминия — три электрона.

Атомы изолятора, напротив, очень устойчивы. Электроны в них прочно связаны с ядром и своих орбит не покидают. Конечно, нет правил без исключения. Бывает, что и в изоляторе какой-нибудь электрон нарушит дисциплину и сорвется со своей орбиты. В разных изоляторах среднее число таких нарушений неодинаково — изоляторы бывают хорошими и плохими, а идеальных изоляторов вообще нет.

Выскакивание электронов из атома — это результат его тепловых колебаний. Чем выше температура, тем энергичнее колеблется атом на своем месте в кристаллической решетке, тем больше вероятность выскакивания его электронов с внешней орбиты. Лишь при температуре абсолютного нуля (—273,2 °C) тепловые колебания атомов полностью прекращаются, и в любом изоляторе, даже в самом плохом, вообще не оказывается свободных зарядов.

Для того чтобы не пользоваться такими расплывчатыми понятиями, как «хороший» и «плохой», можно организовать точный учет электронов, которые, срываясь со своих орбит, блуждают в межатомном пространстве изолятора.

Вырежем из проверяемого изоляционного материала кубик со стороной 1 см, подведем к нему напряжение в 1 в и будем измерять ток в созданной нами электрической цепи (рис. 10).

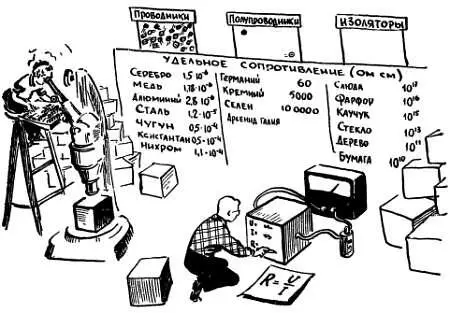

Рис. 10. Проводники, полупроводники и изоляторы в основном различаются количеством и подвижностью свободных электрических зарядов.

Если кубик сделан из идеального изолятора, в котором ни один электрон не покидает своей орбиты, то свободных зарядов в кубике не будет, а значит, не будет и тока в цепи. В цепи, куда включен реальный изолятор, ток обязательно появится, и чем хуже изоляционные свойства кубика, чем больше в нем электронов-нарушителей, тем больше этот ток.

Для начала включим в нашу испытательную цепь кубик из чистого каучука. Прибор покажет ток 1 пикоампер, то есть 0,000 000 000001 ампера. Легко подсчитать (нужно лишь вспомнить, что 1 а = 1 к/1 сек и 1 к = 6,3·10 18зарядов электрона), что при таком токе через поперечное сечение каучукового кубика ежесекундно проходит около 6 300 000 свободных электронов. Пусть вас не пугает эта цифра — она не так уж велика. Если бы мы испытывали кубик из проводника, например, из серебра, то ток в цепи достиг бы 1000 000 ампер, и каждую секунду через поперечное сечение серебряного кубика проходило бы 6 300 000 000 000 000 000 000 000 свободных электронов. В сравнении с этой астрономической цифрой число свободных электронов в каучуковом кубике, конечно, очень мало, и его смело можно считать изолятором.

Согласитесь, что не очень удобно каждый раз подсчитывать число свободных электронов, двигающихся в кубике проверяемого материала. Во всяком случае, это не принято — вместо того чтобы считать заряды, обычно вычисляют электрическое сопротивление кубика. Сделать это довольно просто. Мы знаем напряжение U , подведенное к кубику (1 в), знаем ток I , который по нему проходит, а значит, можем по одной из формул закона Ома (рис. 10) подсчитать и сопротивление R . Полученную величину называют удельным сопротивлением, подобно тому как удельным весом называют вес одного кубического сантиметра вещества. Величина удельного сопротивления — она измеряется в омах на сантиметр (ом·см) — показывает, какое сопротивление имеет сделанный из того или иного материала кубик с ребром в 1 см.

Удельное сопротивление четко характеризует изоляционные свойства материала, дает представление о наличии в нем свободных зарядов и, в частности, о «свободолюбии» (см. примечание на стр. 26) входящих в атомы электронов. Чем меньше свободных зарядов в том или ином веществе, тем хуже оно проводит электрический ток, или, если говорить об этом другими словами, тем больше удельное сопротивление вещества.

В арсенале природы имеются вещества с самым различным значением удельного сопротивления — от миллиарда миллиардов ом до миллиардных долей ома.

Еще недавно их делили на две группы, и условная граница между ними проходила где-то в районе удельного сопротивления 0,01 —100 ом·см. Все вещества с большим сопротивлением относили к изоляторам, а с меньшим — к проводникам.
