Рудольф Сворень - Шаг за шагом. Транзисторы

Примеси, которые увеличивают электронную проводимость полупроводника, называются донорными примесями. Слово «донор» означает «отдающий» и говорит о том, что примесь как бы добавляет в полупроводник свободные электроны.

Обратный результат можно получить, если добавить в чистый германий (или кремний) атомы с тремя электронами на внешней орбите; например, атомы лития. Для того чтобы не показаться чужаком и не испортить структуры — «Структура важнее всего!» — такой атом поместит к себе на орбиту чужой электрон, естественно, украденный у нейтрального атома германия. А поскольку этот чужой, четвертый электрон будет для лития лишним, то атом лития превратится в неподвижный отрицательный ион. Сам же атом германия, отдавший электрон пришельцу, станет дыркой — этот атом всегда с радостью примет на свободное место в своей внешней орбите любой электрон-перебежчик.

Вывод прост: добавляя в германий или кремний атомы с тремя электронами на внешней орбите, мы создаем в этих полупроводниках дополнительную дырочную проводимость, не увеличивая электронной проводимости. И опять-таки не нарушая общего электрического равновесия (рис. 13).

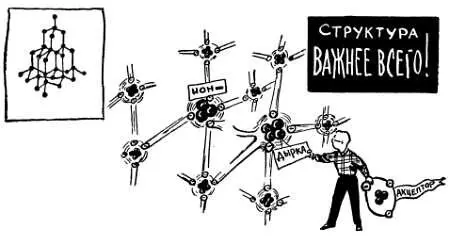

Рис. 13. При введении акцепторной примеси в полупроводниковом кристалле появляются свободные положительные заряды (дырки) и неподвижные отрицательные ионы.

Примеси, которые увеличивают дырочную проводимость полупроводника, называются акцепторными примесями. Слово «акцептор» означает «отбирающий» и говорит о том, что примесь как бы отбирает у полупроводника свободные электроны и основным типом свободных зарядов становятся дырки.

После долгих блужданий по трудным дорогам физики и химии мы получили наконец те самые бесценные материалы, которые нужны для изготовления нашего управляющего прибора, нашего скульптора. Именно эти материалы — полупроводники с электронной или дырочной проводимостью — позволят нам искусственно создать процесс для управления мощными потоками энергии с помощью слабого электрического сигнала. Прибор, в котором будет осуществляться такое управление, как вы уже, конечно, догадались, и есть полупроводниковый триод — транзистор. Но, получив наконец возможность непосредственно познакомиться с главным героем нашей книги — с полупроводниковым триодом, мы в интересах дела ненадолго отложим это знакомство и сначала выясним, как устроен и как работает полупроводниковый диод.

Не подумайте, пожалуйста, что знакомство с полупроводниковым диодом — это отклонение от главного пути. Диод — своего рода составная часть транзистора, и транзистор можно рассматривать как два объединенных в одно целое полупроводниковых диода. Вот почему знакомиться с диодом мы будем достаточно подробно, считая, что при этом мы одновременно знакомимся и с транзистором. Кроме того, диод как самостоятельный элемент весьма часто встречается в электронной аппаратуре, в том числе и в схемах, которые будут описаны в этой книге. Познакомившись с принципом работы и устройством диода, мы рассмотрим несколько практических схем с его участием и тем самым положим начало той части нашего путешествия, для которой нужен уже не только карандаш, но и паяльник.

Имеющихся у нас знаний вполне достаточно, чтобы построить некий условный полупроводниковый диод (рис. 14).

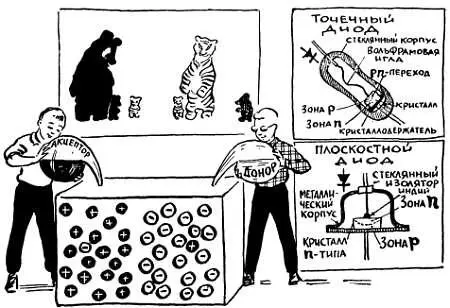

Рис. 14. Полупроводниковый диод — это прибор, в котором созданы две зоны с разным типом примесной проводимости: зона ри n.

Возьмем кусок чистого германия (с равным успехом можно взять и кремний, но мы для определенности ограничимся пока одним из этих полупроводников) и с одной стороны введем в него донорную примесь, с другой — акцепторную. Это значит, что в половине кристалла будет преобладать электронная проводимость, в другой — дырочная. По количеству зон с разной проводимостью построенный нами прибор как раз и получил свое название «диод»: приставка «ди» означает «два». Название это появилось намного раньше самого полупроводникового диода и относилось к некоторым другим приборам с двумя электродами и двумя выводами от них.
