Один из способов изготовления кристалла с pn -переходом для плоскостного диода упрощенно выглядит так. Вытягивая полупроводниковый кристалл, например германий, из расплава, в него периодически добавляют то акцепторную, то донорную примесь (рис. 18).

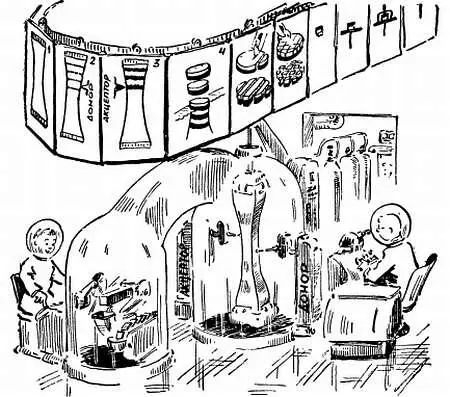

Рис. 18. Один из способов изготовления pn-перехода основан на введении примесей в кристалл по мере его вытягивания из расплава.
При этом вытянутый кристаллический стержень получается как бы полосатым — в нем равномерно чередуются зоны р и зоны n . В дальнейшем такой кристалл точнейшим образом разрезают алмазными пилами и получают из него огромное количество кристалликов, в каждом из которых имеется лишь один pn -переход. Такой кристаллик как раз и служит основой для изготовления одного полупроводникового диода.
Выводы диода подпаяны непосредственно к кристаллу, а сам этот кристалл помещен в герметический корпус. Корпус диода металлический, и, как правило, он же и является выводом зоны n (рис. 14). Вывод зоны р выходит из металлического корпуса сквозь стеклянный изолятор.
В точечном диоде один из выводов также припаивают непосредственно к кристаллу. Другой вывод представляет собой тончайшую стальную проволочку, которая упирается в кристалл. При изготовлении диода конец проволочки покрывают металлом-донором, или акцептором, например алюминием или индием. В результате в том месте кристалла, куда упирается проволочка, образуется миниатюрный точечный рn -переход.
Плоскостные и точечные диоды — это не просто разные конструкции, возникшие по прихоти двух изобретателей. Это разные приборы с разными характеристиками и параметрами, по-разному ведущие себя во многих электрических цепях.
О поведении диода в электрической цепи многое может рассказать его вольтамперная характеристика (рис. 19).

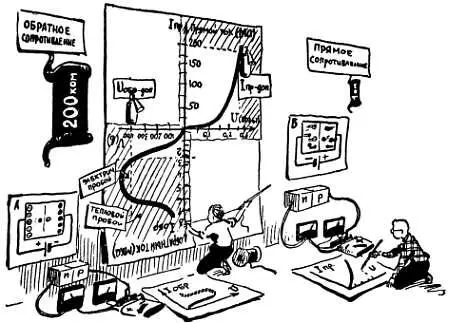

Рис. 19. Вольтамперная характеристика диода как бы состоит из двух характеристик — для прямого и обратного включения диода, для прямого и обратного тока.
На этом графике видно, как меняется ток I через диод при изменении приложенного к нему напряжения (отсюда и название характеристики, оно как бы говорит: «изменение вольтов приводит к изменению амперов»).
После всего, что было рассказано, вольтамперная характеристика диода, по-видимому, ясна вам с первого взгляда. Прежде всего мы можем разделить всю эту характеристику на две части, на две области — положительных и отрицательных напряжений.
Область положительных напряжений (сперва от нулевого напряжения, то есть от U = 0) соответствует прямому включению диода. Здесь ток — его называют прямым током — сравнительно велик и резко возрастает при увеличении U . Это значит, что само понятие «положительное напряжение» в данном случае нужно понимать только так: диод включен в прямом направлении, «плюс» батареи подключен к зоне р .
Слева от U = 0, то есть в области отрицательных напряжений, диод включен в обратном направлении: к зоне р подключен «минус» батареи. Ток в отрицательной области, конечно, очень мал и при увеличении напряжения (разумеется, отрицательного!) растет незначительно. Вообще же само появление обратного тока и его рост связаны с существованием неосновных носителей, которые умеют двигаться так же, как и основные, но только в противоположную сторону и при обратном напряжении (рис. 16 и 17).
Внимательно присмотревшись к вольтамперной характеристике, можно обнаружить на ней несколько непонятных участков. Почему, например, при очень маленьких положительных напряжениях ток почти не растет и лишь постепенно набирает силу? Почему при малых отрицательных напряжениях ток возрастает довольно быстро и лишь потом рост его прекращается? Почему, наконец, ток бурно возрастает после того, как напряжение превысит величину U обр-доп ?
Резкое увеличение тока при высоких обратных напряжениях объясняется просто: разрушением pn -перехода. Разрушение происходит из-за слишком большой мощности, которая выделяется на pn -переходе и превращается в тепло. Полупроводниковые материалы перегреваются, резко возрастает их собственная проводимость, и pn- переход вообще исчезает. Происходит так называемый тепловой пробой, и диод становится обычным резистором.
