Рудольф Сворень - Шаг за шагом. Транзисторы

Как видите, большой прямой ток плоскостных диодов покупается довольно дорогой ценой: предельная рабочая частота этих диодов обычно не превышает 10–20 кгц. Точечные диоды хорошо работают на частотах в десятки, сотни и даже тысячи мегагерц (Мгц). На высоких частотах емкостное сопротивление точечного диода оказывается весьма большим благодаря его небольшой собственной емкости (чем меньше емкость, тем больше емкостное сопротивление). И поэтому точечный диод практически не подвергается шунтирующему действию собственного конденсатора-«предателя».

Есть еще несколько параметров полупроводникового диода, с которыми нам необходимо познакомиться. Это обратный ток и прямое напряжение, а также предельная температура, которую терпит диод. Мы не стали включать эти параметры в таблицы, потому что для многих диодов они одинаковы и таблицы оказались бы заполненными множеством одинаковых цифр.

Так, например, все германиевые диоды работают при температуре не более +60 °C. Для кремниевых диодов верхняя температурная граница значительно выше — до +100 °C (часто указывают иные величины, а именно: +70 °C и + 150 °C).

Причиной гибели диодов при высокой температуре является уже знакомый тепловой пробой. Тепловая энергия увеличивает собственные колебания атомов, как бы расшатывает их, и в результате увеличивается число электронов, покидающих внешние орбиты. Поэтому с увеличением температуры в полупроводниковом диоде растет число неосновных (собственных) зарядов, а значит, уменьшается численное превосходство основных (примесных) зарядов, на котором, собственно говоря, и основана вся деятельность pn -перехода.

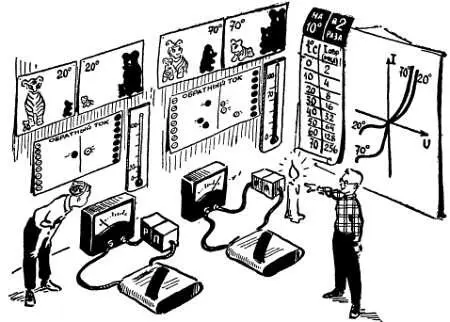

Посмотрите на рис. 21. Здесь показано, как меняется характеристика диода при его нагревании. Вы видите, что с ростом температуры резко увеличивается обратный ток — происходит это именно за счет увеличения собственной проводимости полупроводника. Постепенно дело доходит до того, что обратный ток становится равным прямому, рn -переход разрушается, наступает тепловой пробой.

Рис. 21. При нагревании диода увеличивается число собственных (неосновных) зарядов в полупроводнике, увеличивается обратный ток через рn-переход.

То, что у кремниевых диодов это происходит при более высокой температуре, можно объяснить (опять-таки очень упрощенно!) следующим образом. У кремния всего три орбиты, у германия — четыре. Поэтому в атоме кремния внешняя орбита находится ближе к ядру, электроны прочнее привязаны электрическими силами к ядру и нужна более высокая температура, более сильные тепловые колебания атома, чтобы выбросить электрон с его внешней орбиты.

Для того чтобы не перегреть полупроводниковый диод, не довести его до опасной граничной температуры, пользуются охлаждающими радиаторами, например медными, алюминиевыми или стальными пластинами. Роль радиатора может выполнять и металлическое шасси, на котором монтируется схема. Радиатор должен плотно прилегать к корпусу диода: лишь в этом случае диод хорошо передает ему свое тепло. Если же нужно, чтобы корпус диода (к нему подсоединена зона n , см. рис. 14) не имел электрического контакта с металлическим радиатором (чаще всего с шасси), то между диодом и радиатором помещают тонкую слюдяную прокладку.

Диоды большой и даже средней мощности без радиаторов вообще не используют, так как при этом у них очень резко, иногда в два-три раза, уменьшаются допустимый прямой ток I пр-доп и допустимое обратное напряжение U обр-доп . А плоскостные диоды малой мощности, для которых не нужны радиаторы, при монтаже стараются располагать так, чтобы обеспечивалось их хорошее охлаждение. Более того, даже при пайке выводов полупроводникового прибора нужно остерегаться его перегрева. Паять нужно быстро, аккуратно, предварительно зажав вывод пинцетом или плоскогубцами, которые в данном случае играют роль теплоотвода (рис. 22).

Рис. 22. Перегрев при пайке или превышение подводимой мощности может привести к гибели диода.

Влияние температуры на работу полупроводникового диода, а в дальнейшем и триода доставит нам еще немало хлопот, и мы еще не раз будем возвращаться к этой неприятной теме.
