Рассуждая аналогичным образом, можно доказать, что, вместо того чтобы ограничивать мощность при обратном включении диода, достаточно ограничить его обратный ток или обратное напряжение. А поскольку при включении диода в какую-либо схему нам всегда легче определить, какое к нему будет приложено обратное напряжение, а не какой через него пойдет обратный ток, то именно поэтому допустимое обратное напряжение U обр-доп входит в число основных параметров диода.

Вывод, который нужно сделать в результате всех этих пространных рассуждений, достаточно краток: не допускайте превышения прямого тока I вып и обратного напряжения U обр-доп .

Обогащенные этими новыми знаниями, мы уже можем критически взглянуть на таблицы 1–5. Первое, что бросается в глаза, — это довольно большое количество разных диодов. У некоторых прямой ток побольше, у других поменьше, некоторые диоды терпят обратное напряжение в сотни вольт, для других смертельным является напряжение в два-три десятка вольт. Видно также, что у точечных диодов допустимые токи и напряжения значительно меньше, чем у плоскостных.

Здесь вполне уместно задать вопрос: зачем вообще нужны точечные диоды, если любой из них по предельным параметрам уступает самому слабенькому плоскостному диоду? А дело в том, что плоскостные диоды проигрывают точечным по одному весьма важному параметру, который хотя и не входит в нашу таблицу, но о котором следует помнить. Этот параметр — собственная емкость диода (рис. 20).

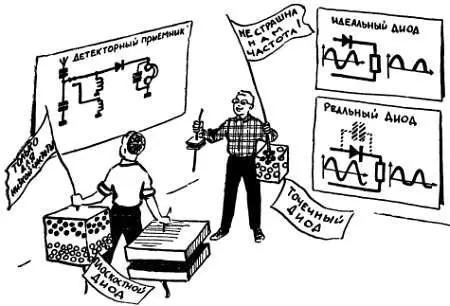

Рис. 20. Сравнительно большая емкость плоскостного диода не позволяет использовать его в высокочастотных цепях.

Полупроводниковый диод очень напоминает плоский конденсатор. Его обкладки — зона р и зона n , а диэлектрик — область рn -перехода, лишенная свободных, зарядов. Известно, что емкость конденсатора тем больше, чем больше площадь его обкладок. Именно на этом, кстати, основано изменение емкости в переменном конденсаторе. Для того чтобы повысить допустимую величину прямого тока у плоскостных диодов, увеличивают площадь соприкосновения зоны р с зоной n , то есть, иными словами, увеличивают площадь рn -перехода.

И, конечно же, при этом возрастает собственная емкость диода. У плоскостных диодов собственная емкость достигает нескольких сот пикофарад ( пф ). В то же время собственная емкость точечных диодов ввиду очень малой поверхности рn -перехода обычно составляет несколько десятых долей пф . И поэтому точечные диоды могут работать в цепях переменного тока высокой частоты, там, где применение плоскостных диодов невозможно из-за их большой емкости.

Постоянный ток, как известно, не проводит через конденсатор — между его обкладками находится слой изолятора. Но когда конденсатор заряжается и разряжается, в его цепи все-таки возникает кратковременный ток — заряды двигаются на обкладки (зарядный ток) или уходят с них (разрядный ток). Под действием переменного напряжения циклы заряд-разряд происходят непрерывно, и в цепи конденсатора возникает переменный ток. Ток этот возрастает с увеличением частоты: чем выше частота, тем чаще двигаются заряды «туда-обратно», тем большее их количество проходит по цепи каждую секунду.

Есть еще один способ увеличить ток: нужно взять конденсатор большей емкости. Чем больше емкость С конденсатора, тем большее число зарядов накапливается на обкладках, тем интенсивнее их движение во время заряда и разряда. Учитывая все это, конденсатор можно представить в виде некоторого условного резистора, обладающего емкостным сопротивлением x с , от которого зависит величина тока. Само же x с зависит от частоты f и емкости С . (Воспоминание № 13; формулы действительны только для переменного тока синусоидальной формы). Сопротивление x с называют реактивным — оно не потребляет мощности, а лишь влияет на величину тока.

Предположим, что в плоскостном диоде емкость рn -перехода равна 100 пф. На частоте 100 килогерц (кгц) конденсатор такой емкости ведет себя как сопротивление 16 килоом (ком). Это сопротивление намного меньше обратного сопротивления диода и сильно шунтирует его. Образно говоря, собственная емкость диода совершает «предательство» (не забывайте про стр. 26!) — создает обходной путь, который фактически делает диод ненужным, неработающим элементом цепи.
