Но зачем же, спросите вы, тащить к себе электроны вместе с атомами (это все равно, что принести домой пирожное вместе с прилавком магазина), если вокруг довольно часто бегают свободные, сорвавшиеся со своих орбит электроны?

А дело в том, что для атома нет смысла сажать к себе на орбиту свободный электрон. Во-первых, он не сядет, а если даже сядет, то все равно долго не усидит. Ведь атом в целом электрически нейтральная система — общий отрицательный заряд его электронов уравновешивается суммарным положительным зарядом ядра. Поэтому электрические силы, несмотря на желание атома иметь заполненную внешнюю орбиту, вытолкнут попавший туда свободный электрон с его лишним отрицательным зарядом.

Другое дело, если пустующее место на внешней орбите займет электрон, вращающийся одновременно по своей собственной орбите в своем собственном атоме. В этом случае возникает некая объединенная орбита, охватывающая оба атома. И они будут прочно соединены этим теперь уже общим, бегающим по объединенной орбите электроном. Причем такое объединение не встретит противодействия электрических сил ни одного из атомов, потому что число электронов в каждом из них осталось без изменений и электрическое равновесие атомов не нарушилось.

ПРИМЕЧАНИЕ. Здесь, пожалуй, чаще, чем в других местах книги, рассказывая об атомах, электронах и других физических объектах, мы применяем такие, например, выражения, как «электрон стремится», «для атома нет смысла», «ядро не хочет», «заряды бегают». Разумеется, все, в том числе и автор, понимают, что ни о каком беге электронов или желаниях атомного ядра в действительности не может быть и речи. Автор позволяет себе столь свободное обращение с житейскими, бытовыми понятиями только лишь из боязни выпустить на эти страницы огромное количество слов и символов, которое необходимо для достаточно аккуратного, достаточно строгого изложения сути дела.

Итак, объединенные орбиты — это своего рода нити, сшивающие атомы между собой (рис. 9). И именно со способностью создавать разнообразные и устойчивые объединенные орбиты связано исключительное многообразие, например, углеродистых соединений. Дело в том, что на внешней орбите атома углерода — четыре электрона и четыре свободных места. А это является хорошей предпосылкой для прочного соединения атомов углерода друг с другом и с такими распространенными элементами, как водород и кислород. При этом возникают симметричные и, главное, устойчивые пространственные конструкции.

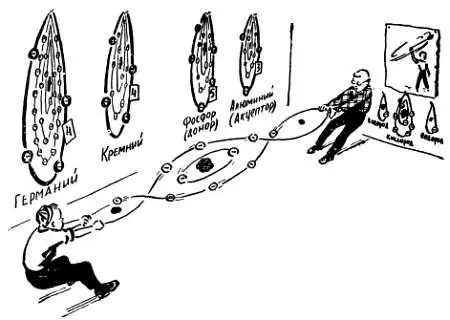

Рис. 9. Создавая объединенные орбиты, внешние электроны связывают атомы друг с другом.

Один из таких архитектурных шедевров — кристаллическая решетка алмаза, в которой каждый атом углерода отдает свои четыре внешних электрона четырем соседям и четыре электрона получает от них — по одному от каждого соседнего атома. И тот электрон, который отдается, и тот, который берется, становятся общими для того, кто дает, и для того, кто берет. Поэтому на внешней орбите атома оказывается восемь электронов (полностью заселенная орбита), и все они прочно связывают этот атом с его четырьмя соседями. Так и возникает красивая и исключительно прочная кристаллическая решетка алмаза — решетка алмазного типа.

Кроме углерода, есть еще несколько элементов с четырьмя электронами, а значит, и с четырьмя вакантными местами на внешней орбите. Два таких элемента — германий и кремний — интересуют нас больше всего. Оба они образуют кристаллическую решетку алмазного типа, оба по своим электрическим свойствам являются полупроводниками. Как это ни странно, но, продвинувшись уже довольно далеко на пути к полупроводниковому триоду, мы только сейчас получили возможность выяснить, что же такое полупроводник.

Уже говорилось, что электрическое сопротивление того или иного элемента электрической цепи, а значит, и вещества, из которого этот элемент сделан, зависит от количества свободных электрических зарядов в нем. Еще очень давно все вещества по их электрическим свойствам разделили на две группы: проводники (металлы, целый ряд растворов, газы в определенном состоянии) и изоляторы, или диэлектрики (стекло, резина, дерево и масса других веществ). Такое деление, разумеется, не отражает многих сложных процессов, с которыми связано появление свободных электрических зарядов. И все же, рассматривая атом в упрощенном виде, попытаемся выяснить, чем проводники отличаются от изоляторов.
