Сущность его состоит в следующем. В каком бы диапазоне ни велся прием, какую бы станцию мы ни принимали, ее сигнал в приемнике прежде всего преобразуется в новый сигнал, имеющий стандартную, для всех случаев одинаковую частоту: 465 кгц. А дальше уже усиливается этот двойник сигнала принимаемой станции, усиливается сигнал промежуточной частоты (ПЧ). На промежуточной частоте происходит и очистка от мешающих соседних станций. Теперь их частоты и для средневолнового диапазона и для коротковолнового отличаются от резонансной (не забудьте, она всегда равна 465 кгц) на весьма ощутимую величину — более чем на 2 %. Но даже не эта цифра радует больше всего. Самое главное то, что промежуточная частота всегда одинакова, а значит, в усилитель ПЧ можно включить большое число раз и навсегда настроенных контуров.

После того как с таким блеском предстали перед нами достоинства супергетеродинного приема, остается доказать, что этот принцип в действительности может быть реализован, что можно сигнал любой принимаемой станции превратить в сигнал стандартной промежуточной частоты.

Нажмите две близкие клавиши рояля — сначала по отдельности, а затем вместе. Внимательно прислушавшись, вы обнаружите, что при совместном звучании клавиши создают какой-то низкий, хрипловатый и довольно слабый призвук, которого не дает ни одна из них в отдельности. Этот призвук появляется в результате одновременного искажения двух сигналов, в данном случае — двух самостоятельных звуков, которые дают две одновременно нажатые клавиши.

Дело в том, что наше ухо в какой-то степени ведет себя как полупроводниковый диод: оно имеет нелинейную характеристику (см. стр. 161) и слегка искажает форму звукового сигнала, искажает спектр звука. Когда в ухо попадает только один звук, то в результате искажений появляются его гармоники, составляющие с более высокими и всегда кратными частотами. Когда же искажениям подвергаются одновременно два звука, то, кроме гармоник каждого из них, появляются синусоидальные колебания с так называемыми комбинационными частотами — суммарной и разностной (промежуточной).

Поясним это числовым примером. Допустим, что нажата клавиша, издающая звук с частотой 440 гц («ля» первой октавы). В результате искажений этого звука появятся его гармоники — 880 гц, 1320 гц, 1760 гц и т. д. Аналогично звук с частотой 523 гц («до» второй октавы) даст гармоники 1046 гц, 1569 гц, 2092 гц и т. д. Когда же наше ухо подвергнет искажениям одновременно оба звука, то, кроме всех этих гармоник, появятся многочисленные комбинационные частоты и в их числе — синусоидальные колебания с суммарной частотой 963 гц (523 + 440) и разностной (промежуточной) частотой 83 гц (523–440).

Детально пояснить причину появления комбинационных частот довольно трудно: для этого нужны длинные математические выкладки и немало новых, сравнительно сложных понятий. Поэтому всем желающим убедиться в том, что разностная (промежуточная) частота действительно возникает, можно посоветовать лишь нажимать на две близкие клавиши рояля и внимательно прислушиваться к их совместному звучанию.

Есть, правда, еще один способ удостовериться в том, что при одновременном искажении двух сигналов появляется разностная (промежуточная) частота: достаточно включить какой-нибудь супергетеродинный приемник и убедиться в том, что он действительно работает. Лучшего доказательства существования промежуточной частоты и не придумаешь. Потому что в супергетеродине сам сигнал принимаемой станции, как правило, перестает существовать уже в первом каскаде. А дальше усиление, отделение от помех и детектирования производится с рожденным в самом приемнике сигналом промежуточной частоты.

Блок-схема супергетеродинного приемника приведена в верхней левой части рис. 119, листок А . Принятый сигнал с частотой f сиг подается на преобразователь частоты. Туда же подается вспомогательный сигнал с частотой f г от собственного маломощного генератора, расположенного в самом приемнике. Этот генератор называется гетеродином, а частоту его можно менять переключением катушек и изменением емкости конденсатора настройки. Преобразователь частоты соединен с усилителем ПЧ, все контуры которого раз и навсегда настроены на промежуточную частоту f пр .

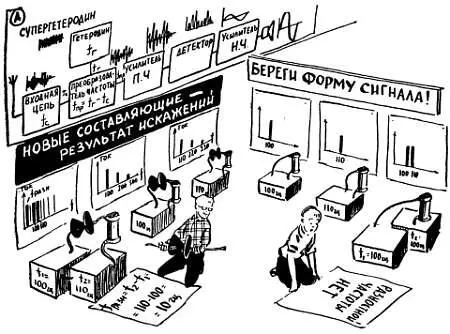

Рис. 119. При одновременном искажении двух сигналов возникают составляющие с разностной и суммарной частотами.
