Низкочастотный сигнал с выхода терменвокса можно подать на любой усилитель НЧ и, в частности, на вход «звукосниматель» любого приемника.

Налаживание терменвокса нужно начинать с проверки генераторов. Прежде всего следует убедиться, что генераторы дают незатухающие колебания. А для этого нужно включить вольтметр постоянного напряжения параллельно конденсатору С 1 (а затем С 6 ) и периодически замыкать контур накоротко. Если генерация была, то при замыкании контура она прекратится и постоянное напряжение на коллекторе (а именно его, по сути дела, измеряет вольтметр) несколько понизится.

Если окажется, что генератор не работает, то можно предположить, что не выполняется условие связи, так как условие фаз в трехточечных схемах при правильной их сборке выполняется всегда. Чтобы повысить напряжение положительной обратной связи, нужно увеличить емкостное сопротивление той части емкостного делителя, с которой это напряжение снимается. Практически нужно несколько уменьшить емкость конденсатора С 5 (или С 10 ), имея, конечно, в виду, что подобная мера приведет к некоторому увеличению генерируемой частоты. Усилить обратную связь можно и иначе — уменьшая емкостное сопротивление верхней части делителя, то есть увеличивая емкость С 14 ( С 9 ).

Если оба генератора работают, то дальнейшая накладка сводится к подгонке частот f 1 и f 2 , и в случае необходимости к подбору режимов усилителя ВЧ и детектора.

На том же принципе, что и «музыкальный супер» — терменвокс, — может работать другой распространенный прибор — металлоискатель (рис. 120). Контурная катушка одного из его генераторов выполняется в виде большой многовитковой «рамки» или «кольца». Если вблизи этой катушки оказывается стальной предмет, то ее индуктивность изменяется и одновременно, так же как в терменвоксе, изменяется разностная частота на выходе преобразователя. По этому изменению частоты и можно судить о приближении «рамки» к стальному предмету.

Подобные, по сути дела, очень простые приборы во время войны широко использовались в нашей армии в качестве миноискателей и спасли многие тысячи человеческих жизней.

Металлоискатель можно смело отнести к тому классу электронной аппаратуры, который принято называть «электроникой в народном хозяйстве». С несколькими другими представителями работающей деловой электроники мы познакомимся в следующем разделе.

О том, что электронные приборы могут выполнять многие сложные операции, которые всегда считались монополией человека, сейчас уже знают все. Значительно меньше людей знает, как именно это делается.

Сейчас мы познакомимся с несколькими транзисторными схемами, которые могут наметить для вас путь в тайны электронной автоматики. Это схемы для выполнения простейших логических операций « и », « или », « не » и схема для выполнения одной из арифметических операций — деления на два. Чтобы вам было интереснее знакомиться с этими схемами, мы в итоге применим их в весьма полезном электронном приборе — в переключателе елочных гирлянд. Это будет «умный» переключатель, умеющий логически «рассуждать» и «знающий» арифметику.

Когда вы нажимаете кнопку лифта, то наверняка не думаете о том, что и лифт, прежде чем сдвинуться с места, обязательно должен немного «порассуждать».

«Я могу разрешить движение, — как бы говорит один из автоматов лифта, — если закрыта дверь шахты, если закрыта дверь кабины, если пассажир весит не менее, двадцати пяти килограммов и с достаточной силой давит на пол, — маленьким детям одним в лифте ездить не разрешается. Но, конечно, перегружать лифт тоже нельзя: в случае перегрузки я не разрешу включить мотор, и никакие просьбы, никакое хлопанье дверью не поможет. Если все эти мои требования выполнены, то я дам разрешение на подъем, но только после того, как будет нажата одна из кнопок: если пассажир не нажал кнопку, то он еще не решил, куда ему ехать и ехать ли вообще. Мне безразлично, какая именно кнопка будет нажата, — пусть об этом думает другой автомат, которому поручено доставлять пассажиров на нужный им этаж. Мое же дело — безопасность, и, пока я не удостоверюсь, что все в порядке, лифт с места не сдвинется»,

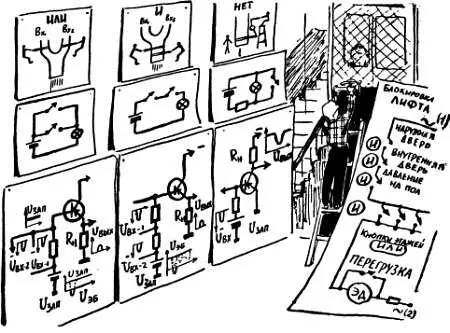

В правой части рис. 121 приведена упрощенная схема блока безопасности, которая, по сути дела, производит подобные «рассуждения».

Рис. 121. Логические элементы « и», « или», « не» широко используются в автоматике.
