Рудольф Сворень - Шаг за шагом. Транзисторы

Мы уже говорили, что на коротких и даже на средних волнах входной контур может пропустить сразу несколько сигналов. Встретившись в преобразователе частоты с этими прошедшими через входной контур сигналами, переменное напряжение гетеродина создаст с ними разностные частоты. Но только одна из этих разностных частот, принадлежащая только одной, нужной нам станции, будет равна стандартной промежуточной частоте, на которую настроены все контуры приемника. И только эту разностную частоту усилитель ПЧ пропустит к детектору.

Если вы захотите принять другую станцию, то нужно будет изменить частоту гетеродина так, чтобы он создал сигнал стандартной промежуточной частоты уже с этой другой станцией. Изменяя частоту гетеродина, мы будем получать промежуточную частоту 465 кгц, то с одной, то с другой, то с третьей станции, то есть будем перестраивать приемник с одной станции на другую.

Несколько слов о самом главном элементе супергетеродина — о преобразователе частоты. Этот элемент должен обязательно искажать форму сигнала так, как, скажем, наше ухо искажает звук. Без этих искажений в принципе не могут появиться новые составляющие, в том числе не может появиться и разностная частота. Иногда роль преобразователя частоты выполняет диод, но чаще — транзистор, работающий где-то в районе загиба входной характеристики. Только в этом случае оба сигнала — поступивший из входной цепи и сигнал собственного гетеродина — будут искажаться и дадут разностную частоту.

Кстати, о слове «искажения». В данном случае его, по-видимому, нельзя считать удачным, хотя оно и правильно отражает все, что происходит с сигналами. Подобно тому, как наше ухо искажает звук с «хорошими намерениями» и в результате таких искажений у звука лишь появляется приятная тембровая окраска, так и преобразователь обычно не искажает, не портит низкочастотную огибающую принятого сигнала, не портит конечную продукцию приемника — звук. И когда дело касается создания промежуточной частоты, то никогда не говорят об искажении сигналов, а называют этот процесс преобразованием частоты.

Уделив так много внимания принципу супергетеродинного приема, мы сейчас совершим резкий поворот и оставим в стороне практические схемы транзисторных супергетеродинов.

Во-первых, постройка такого приемника связана со многими трудными для любителя операциями, в частности — с настройкой большого числа контуров. Во-вторых, каждый желающий построить транзисторный супергетеродин сможет воспользоваться одним из многих его подробных описаний, имеющихся в радиолюбительских брошюрах и журналах. И, наконец, третье. Совсем не обязательно строить приемник для того, чтобы на практике посмотреть, как осуществляется преобразование частоты. Понаблюдать за этим интересным процессом можно и в каком-нибудь другом электронном приборе, например в металлоискателе или электромузыкальном инструменте — терменвоксе.

Этот инструмент получил свое название по имени изобретателя — советского радиоинженера Льва Термена. Он построил терменвокс еще лет пятьдесят назад, и с тех пор этот родоначальник электронной музыки обошел весь мир. Лев Термен демонстрировал терменвокс Ленину, и, как рассказывают очевидцы этой демонстрации, Владимир Ильич проявил большой интерес к одному из первенцев электроники.

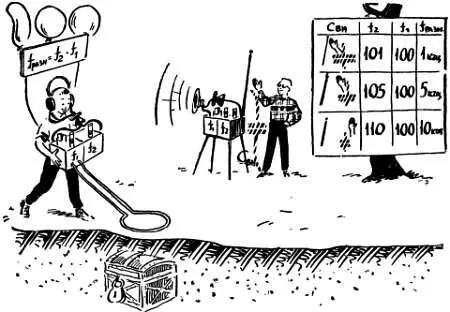

Принцип действия терменвокса поясняет рис. 120.

Рис. 120. В терменвоксе и металлоискателе используется изменение разностной частоты при расстройстве одного из генераторов.

Основа этого музыкального инструмента — два высокочастотных генератора и преобразователь частоты. Частоты генераторов f 1 и f 2 выбираются таким образом, чтобы разностная частота f разн лежала в звуковом диапазоне. Так, например, если f 1 = 100 кгц, а f 2 = 101 кгц, то разностная частота как раз и составит 1 кгц, то есть попадет в область звуковых частот.

В дальнейшем электрические колебания разностной частоты усиливаются и превращаются в звук с помощью громкоговорителя. Один из генераторов терменвокса всегда дает постоянную частоту, а частоту второго генератора можно в небольших пределах менять. При этом меняется и разностная частота, то есть меняется высота звука. А именно это прежде всего и требуется от музыкального инструмента.

Необходимое изменение частоты одного из генераторов терменвокса осуществляется следующим образом. К контуру этого генератора подключают металлический штырь и приближают к нему руку. При этом создается некий конденсатор, одной обкладкой которого является штырь, а второй — рука. В контур вносится дополнительная емкость С вн , которая зависит от расстояния между рукой и штырем. Перемещая руку относительно штыря, мы меняем емкость контура, а значит, и частоту генератора. Вместе с ней меняется разностная частота, меняется высота звука.
