Практическая схема простого транзисторного терменвокса приведена на рис. 112.

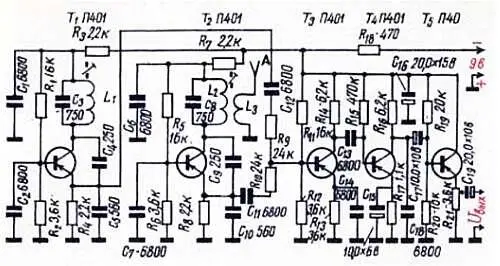

Рис. 112. Схема электрическая принципиальная терменвокса .

Генератор фиксированной частоты ( Т 1 ) собран по трехточечной схеме с емкостной обратной связью. В колебательный контур входят не только катушка L 1 и конденсатор С 3 , но еще и емкостный делитель С 4С 5 , подключенный параллельно контуру (один конец делителя соединен с контуром непосредственно, а второй — через «землю» и конденсатор С 1 ). Транзистор подключен к контуру так, чтобы выполнялось условие фаз: эмиттер соединен со средней точкой емкостного делителя, а к крайним точкам контура присоединены коллектор (непосредственно) и база (через конденсатор С 2 ). Остальные элементы генератора нам известны по предыдущим схемам — это резисторы термостабилизации и развязывающий фильтр.

Точно по такой же схеме собран и второй генератор ( Т 2 ), частота которого должна меняться. Связь контурной катушки со штырем осуществляется с помощью катушки связи L 3 .

Следующий каскад — усилитель высокой частоты, на который с обоих генераторов (с эмиттеров Т 1Т 2 ) подаются два высокочастотных напряжения с частотами f 1 и f 2 . Генераторы соединены с входом усилителя ВЧ ( Т 3 ) через RС-цепочки ( R 19C 12 и R 10C 11 ), которые ослабляют взаимное влияние генераторов, препятствуют «затягиванию» частоты. Это явление состоит в том, что при небольшой разности между частотами f 1 и f 2 один генератор «навязывает» свою частоту другому, и в итоге оба они дают одну и ту же частоту. При этом разностная частота становится равной нулю, то есть звук просто исчезает. «Затягивание» препятствует приближению частоты f 2 к частоте f 1 , то есть препятствует получению достаточно низких звуков (50–80 гц). Чтобы предотвратить «затягивание», для каждого генератора часто делают собственный, так называемый буферный, усилитель ВЧ и уже с этих усилителей подают сигналы на детектор.

В данной схеме оба сигнала с общего усилителя ВЧ также подаются на триодный детектор ( Т 4 ), где в результате одновременного искажения этих сигналов и появляется разностная частота f разн = f 2— f 1 . Детектор терменвокса называют так потому, что он работает с отсечкой тока во входной цепи. Отрицательное смещение, поступающее через R 15 , почти полностью компенсируется положительным смещением, возникающим на Rn, и таким образом каскад оказывается почти без смещения. Однако этот явный детектор все же правильнее было бы назвать преобразователем частоты, так как именно этот процесс лежит в основе получения звука.

Сигнал разностной частоты выделяется на нагрузке детектора-преобразователя ( R 16 ), в то время как высокочастотные составляющие с частотами f 1 и f 2 и их гармоники замыкаются накоротко через конденсатор С 18 . Потенциометр R 21 служит для регулировки громкости. На его оси можно закрепить длинный тонкий стержень и во время исполнения мелодий менять уровень громкости, слегка перемещая этот стержень свободной рукой.

Данные деталей: катушки L 1 и L 2 одинаковые и содержат по 240 витков провода ЛЭШО 5x0,05 (ПЭ 0,1). Они намотаны на стандартных четырехсекционных каркасах (рис. 45, ж ) с небольшими ферритовыми сердечниками. Непосредственно к катушке L 2 примыкает катушка связи L 3 , которая намотана на трехсекционном каркасе и содержит три тысячи витков провода ПЭ 0,06. Катушки L 2 и L 3 могут размещаться на одной оси или на небольшом расстоянии закрепляться на общей монтажной плате.

Катушки могут быть намотаны на других каркасах и другим проводом. При изготовлении катушек главное — сделать одинаковыми L 1 и L 2 , обеспечить достаточно сильную связь между L 2 и L 3 , а также предусмотреть возможность подгонки частоты с помощью сердечников. Такая подгонка необходима для того, чтобы установить минимально возможную разностную частоту при наибольшем приближении руки к штырю. При удалении руки на большое расстояние разностная частота должна быть настолько большой, чтобы ее совсем не было слышно. Если нет возможности изготовить катушки с сердечниками, то для подгонки частоты генераторов можно подключить параллельно С 3 и С 8 подстроечные конденсаторы. В качестве штыря удобно использовать телескопическую антенну.
