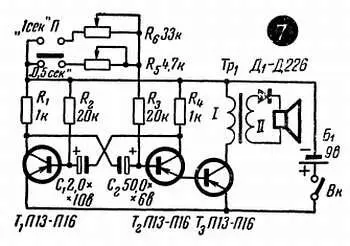

Еще одно применение мультивибратора — электронный метроном (рис. 118— 7 ), то есть генератор, отбивающий для музыканта ровный такт во время репетиций.
рис. 118— 7
Частоту следования импульсов можно менять скачкообразно переключателем П 1 или плавно одним из резисторов R 5 или R 6 (в зависимости от положения переключателя). Этот же мультивибратор с усилителем Т 3 , если резко уменьшить емкость переходных конденсаторов, можно использовать как самостоятельный звуковой генератор, например, для обучения азбуке Морзе или в простейшем электромузыкальном инструменте. Для увеличения выходной мощности можно в качестве Т 3 включить транзистор П201.

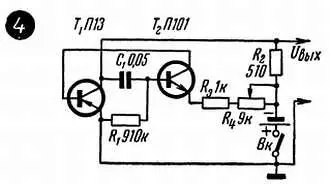

Очень простой мультивибратор можно собрать на транзисторах разной проводимости (рис. 118— 4 ).
рис. 118— 4
Частоту следования импульсов и их продолжительность здесь легко менять в широких пределах: с увеличением С 1 и R 1 возрастает длительность импульсов, а с увеличением С 1 и R 2 возрастает продолжительность пауз между ними. При указанных на схемах величинах частота повторения импульсов оказывается очень низкой — около одного импульса в секунду.

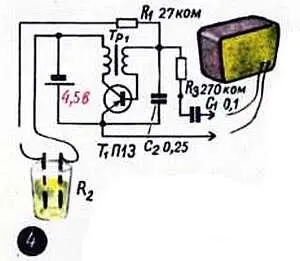

Простой электромузыкальный инструмент «поющий стакан» (рис. 111— 4 ) можно собрать на основе так называемого блокинг-генератора.
рис. 111— 4
Так же как в знакомом нам генераторе синусоидальных колебаний с трансформаторной обратной связью (рис. 114), энергия из выходной цепи во входную передается через трансформатор. Однако самовозбуждение блокинг-генератора не связано с собственными синусоидальными колебаниями в контуре. Колебания в блокинг-генераторе возникают в результате довольно сложных лавинообразных процессов, которые приводят к периодическому запиранию и отпиранию транзистора. И, как это уже не раз бывало в других знакомых нам генераторах, частота колебаний определяется данными зарядной RС-цепочки.
Выходное сопротивление блокинг-генератора довольно велико, и его можно подключать лишь к усилителю НЧ с высокоомным входом, например ко входу звукоснимателя лампового приемника или радиолы. Для подключения блокинг-генератора к транзисторному усилителю НЧ нужно ввести дополнительный первый усилительный каскад по схеме ОК или применить готовый блок усиления, схема которого приведена на рис. 104— 1 . Роль зарядного резистора выполняет вода, налитая в стакан и включенная в цепь с помощью двух длинных электродов из тонкой жести или из толстой проволоки.
Если поднимать или опускать эти электроды или один из них, то объем воды, включенной в цепь, будет меняться, а значит, будет меняться и частота колебаний блокинг-генератора. Элементы цепи подобраны таким образом, чтобы генератор работал в диапазоне звуковых частот и чтобы, перемещая один из электродов, можно было бы исполнять простейшие мелодии. В качестве Тр 1 можно взять БТК (блокинг-трансформатор кадровый) от любого телевизора.

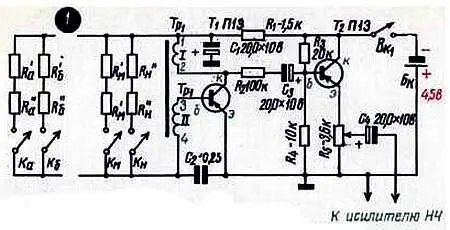

На изменении сопротивления зарядной цепочки основано изменение тона в другом простейшем клавишном музыкальном инструменте (рис. 111— 1 ).
рис. 111— 1
Сопротивления, определяющие тот или иной тон, образованы двумя резисторами, например R' a и R'' a чтобы подбором меньшего сопротивления легче было бы осуществить точную настройку инструмента. Еще проще подгонять частоту генератора, если в зарядную цепь включить переменные резисторы. Настройку генератора нетрудно сделать с помощью рояля. Ориентировочно сопротивление R' a + R'' a должно составлять 150 + 200 ком, а каждое следующее должно быть меньше примерно на 10 ком.
Клавиши легко изготовить самому из тонкой и упругой стальной, латунной или гетинаксовой пластинки, закрепив на ней простейшие контакты (рис. 111— 3 ).
рис. 111— 3
После того как электромузыкальный инструмент настроен и налажен, можно попытаться сделать более богатым его звучание, ввести несколько цепей формирования тембра. Изменение тембра — это всегда изменение формы сигнала, или, иначе говоря, его искажение. Поэтому в систему формирования тембра могут, например, входить диоды, срезающие половину сигнала. Или диоды, работающие в режиме ограничения (рис. 27— 9 ). Формирование тембра в электромузыкальных инструментах лишь расширяет наш список возможных «профессий» полупроводникового диода, но еще далеко не завершает этот список.
