Автогенератор с колебательным контуром при правильном выборе режима транзистора дает напряжение, довольно близкое к синусоидальному. Однако синусоидальное напряжение можно получить и без контура — в так называемом RС-генераторе. В самом упрощенном виде принцип действия этого генератора можно описать так: в нем создана цепь обратной связи, по которой проходят колебания разных частот, но только для одной из них выполняется условие фаз, и именно на этой частоте происходит самовозбуждение (рис. 116).

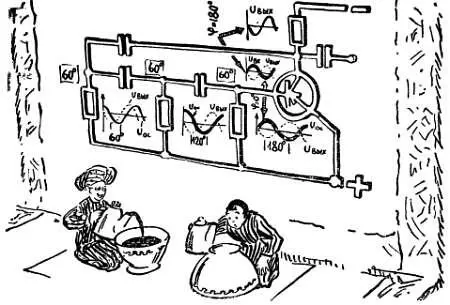

Рис. 116. В RC-генераторе для выполнения условия фаз используются фазовращающие цепочки из конденсаторов и резисторов.

В цепь обратной связи генератора входят три цепочки, каждая из которых включает резистор и конденсатор. Отсюда и само название RС-генератор. Мы уже знаем, что конденсатор создает сдвиг фаз между током и напряжением (Воспоминание № 13), а резистор никакого сдвига фаз не создает. Вместе они сдвигают фазу на некоторый угол φ , который лежит в пределах между 0 и 90°. Угол сдвига фаз зависит от двух факторов — от соотношения между R и С и от частоты (Воспоминание № 16). С увеличением частоты, например, емкостное сопротивление х с уменьшается, его роль в общей последовательной цепи становится менее ощутимой, и угол сдвига фаз также становится меньше. На более низких частотах конденсатор становится главным действующим лицом, и угол сдвига фаз приближается к 90°.

Всегда существует такая частота, на которой угол сдвига фаз между током и напряжением, а значит, между напряжением, подводимым к RС-цепочке, и напряжением, которое с нее «понимается, равен 60°. Если соединить последовательно три такие цепочки, то они создадут на какой-то одной частоте (обратите внимание — только на одной определенной частоте!) общий угол сдвига фаз 180°. Именно на этой частоте в RC-генераторе будет выполняться условие фаз, и именно эту частоту он будет генерировать. Если нужно изменить частоту генерации, то достаточно изменить данные RС-цепочек. При уменьшении сопротивления R и емкости С условие фаз будет выполняться для более высокой частоты, а при их увеличении — для более низкой.

Теперь настал момент несколько отвлечься от основной темы и выполнить данное в конце предыдущего раздела обещание: объяснить, как возникает самовозбуждение в усилителе низкой частоты.

В усилителе НЧ всегда существует обратная связь. Это может быть отрицательная обратная связь, которую мы вводим для уменьшения искажений. Это может быть и неизвестно какая обратная связь, которая появляется неизвестно каким путем — через источники питания, через общие цепи смещения, через внутренние сопротивления транзисторов и т. д.

Вполне вероятно, что для какой-то частоты, а может быть, и для целой группы частот, элементы обратной связи создадут такой сдвиг фаз, что она окажется положительной. А если еще при этом будет выполняться необходимое для самовозбуждения условие фаз, то усилитель, естественно, превратится в генератор.

Устранить самовозбуждение усилителя можно, например, так: нужно добиться, чтобы в нем не выполнялось условие связи. А для этого, в свою очередь, нужно снизить усиление одного или нескольких каскадов, уменьшив, например, у них сопротивления нагрузки. Правда, такой способ борьбы с самовозбуждением трудно признать удачным, и, прежде чем прибегать к этой крайней мере, стоит поискать другие пути. Например, ввести дополнительные развязывающие фильтры; зашунтировать батарею конденсатором большой емкости; отсоединить цепи отрицательной обратной связи или, по крайней мере, изменить данные их деталей; поочередно замыкать выходные цепи транзисторов конденсаторами сравнительно небольшой емкости, по нескольку тысяч пикофарад; пробовать увеличить емкость переходных конденсаторов, и др.

Генерация может возникать и в усилителе ВЧ, причем здесь для выполнения обоих условий самовозбуждения не так уж много надо. Сигнал нужной фазы и нужного уровня может, например, попадать из выходной цепи во входную через какую-нибудь паразитную емкость, образованную двумя близко расположенными проводами. Или через общее магнитное поле двух неудачно расположенных катушек. К сожалению, генерация в усилителе ВЧ не всегда проявляет себя в виде специфического «писка». Может так случиться, что усилитель ВЧ возбуждается, на слух это не обнаруживается, а приемник в результате такого самовозбуждения не работает. Чтобы найти и устранить самовозбуждение усилителя ВЧ, нужно попробовать уменьшить усиление каскадов, а может быть, временно даже отключить один из них.
