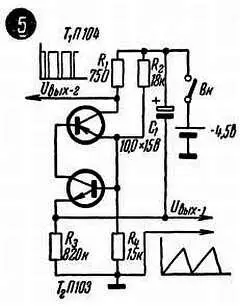

Периодический заряд конденсатора используется в другом, очень простом двухтранзисторном генераторе (рис. 118— 5 ), который дает два «сорта» электрических сигналов — пилообразный и близкий к прямоугольному.

рис. 118— 5

В первый момент после включения оба транзистора заперты, а конденсатор С 1 через R 3 заряжается питающим напряжением. При этом запирающее напряжение уменьшается, и в какой-то момент транзисторы оказываются открытыми. Через них разряжается конденсатор, и весь процесс начинается сначала. При указанных на схеме величинах продолжительность одной «пилы» составляет около 3,5 сек. Чтобы уменьшить это время, то есть увеличить частоту колебаний, нужно ускорить процесс заряда конденсатора, уменьшив С 1 или R 3 . Особенность генератора — высокое выходное сопротивление, и его нужно подключать к усилителю с первым каскадом по схеме ОК.

Во многих практических схемах RС-генераторов используются два транзистора, так как при этом появляется запас усиления и легче выполнить условие связи. Сигнал поступает с выхода второго транзистора на вход первого через обычную линию передачи, состоящую из трех RС-цепочек, и каждая из них поворачивает фазу на 60°. При подсчете общего сдвига фаз нужно помнить, что на коллекторе и на базе одного и того же транзистора напряжения противофазны (когда на базе растет напряжение, на коллекторе оно уменьшается). Если же нагрузка включена в эмиттерную цепь (схема ОК), то на этой нагрузке напряжение совпадает по фазе с напряжением на базе (когда напряжение на базе растет, то увеличивается коллекторный ток и напряжение на эмиттерной нагрузке тоже увеличивается).

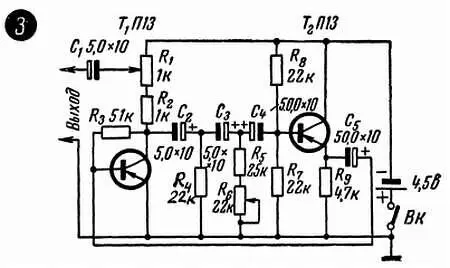

После этих предупреждений станет понятно, как получается необходимый сдвиг фаз в практической схеме RС-генератора, приведенной на рис. 118— 3 .

рис. 118— 3

Транзистор Т 2 не поворачивает фазу обратной связи, транзистор Т 1 поворачивает фазу на 180° и на столько же поворачивает фазу линия передачи, состоящая из трех RС-цепочек. Общий сдвиг фаз равен 360°, то есть равен нулю, и условие фаз выполняется.

Для приведенных на схеме данных частота колебаний составляет примерно 5—15 гц. Такие низкочастотные колебания используются в электромузыкальных инструментах для создания так называемого вибрато — своеобразной модуляции звука. Если уменьшить емкость и сопротивление RС-цепочек, то генератор будет давать более высокую частоту.

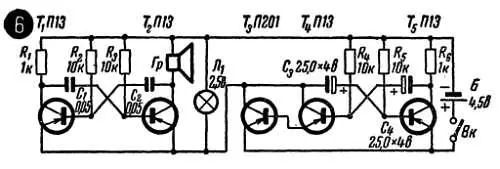

В качестве низкочастотного генератора радиолюбители чаще всего используют мультивибратор — он прост по схеме, не требует каких-либо сложных деталей, начинает работать без всякого налаживания и позволяет очень легко менять частоту колебаний. Два типичных мультивибратора вы найдете на рис. 118— 6 , где приводится схема игрушки «Спутник».

рис. 118— 6

Мультивибратор, выполненный на транзисторах Т 1 и Т 2 ,— это, по сути дела, самостоятельный блок, который дает колебания с частотой около 1 кгц. Увеличивая С 1С 2 или в крайнем случае R 3R 4 (сопротивление этих резисторов влияет не только на частоту, но и на режим триодов), можно уменьшить эту частоту вплоть до долей герца. Так, в частности, во втором мультивибраторе, собранном на транзисторах Т 4Т 5 , благодаря увеличению емкости разделительных конденсаторов до 25 мкф частота понижена до 3 гц.

Второй мультивибратор является своего рода ключом, подающим питание на первый, «звуковой» мультивибратор. В результате, так же как и в схеме рис. 118— 2 звук получается прерывистым и напоминает сигналы первого спутника.

Периодическое включение «звукового» мультивибратора происходит потому, что он фактически является коллекторной нагрузкой одного из транзисторов ( Т 4 ) «ключевого» (правого по схеме) мультивибратора. Когда этот транзистор заперт, то на нагрузке, то есть на «звуковом» мультивибраторе, нет питающего напряжения (при I к = 0 напряжение U н= I к· R нтакже равно нулю). Когда же транзистор Т 4 отпирается, то сопротивление его падает и напряжение источника почти полностью поступает на коллекторную нагрузку — на «звуковой» мультивибратор. Поскольку этот мультивибратор вместе с сигнальной лампочкой от карманного фонаря потребляет сравнительно большой ток — больше 100 лш, — то в схему пришлось ввести еще один, уже довольно мощный транзистор П201 ( Т 3 ). Он помогает транзистору Т 4 выполнять трудную работу и легко пропускает нужный ток. Этот транзистор можно назвать полупроводниковым реле, которое, получив команду от своего управляющего транзистора ( Т 4 ), подает питание на «звуковой» мультивибратор.
