А. Черномырдин - Семь шагов в электронику

Плата.Усилитель собран на печатной плате из одностороннего стеклотекстолита толщиной 1,5 мм размерами 22,5x30 мм. Разводку печатной платы в зеркальном изображении и схему расположения деталей можно скачать скачать с диска, прилагаемого к книге («Видеоурок 3», файл 3.DXF), и посмотреть на рис. 3.12.

Рис 3.12. Разводка печатной платы устройства (22,5x30 мм, в зеркальном изображении)

Схема расположения деталей устройства приведена на рис. 3.13.

Рис. 3.13. Схема расположения деталей устройства

Внешний вид усилителя приведен на рис. 3.14.

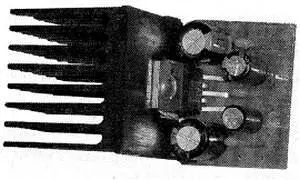

Рис. 3.14. Внешний вид усилителя

Аналоги и элементная база.Никаких особых требований к заменяемым деталям нет, лишь бы их рабочее напряжение было не ниже напряжения питания микросхемы.

Смотрим ролик.Работу устройства демонстрирует ролик «Видеоурок 3» —» «Первый УНЧ на микросхемах» на прилагаемом диске.

Схема на К157УД1. Примером применения микросхемы как составной части конструкции является усилитель, схема которого приведена на рис. 3.15.

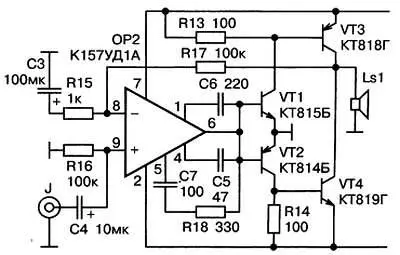

Рис. 3.15. Принципиальная схема второго варианта УНЧ на микросхемах

Основой схемы является мощный операционный усилитель К157УД1, к выходу которого подключен двухкаскадный усилитель мощности на комплементарных парах VT1, VT2 и VT3, VT4.

Большой запас по мощности ОУ позволил применить в усилителе транзисторы с достаточно ординарными характеристиками, а большой запас усиления — применить в выходном каскаде режим С без дополнительной подстройки тока покоя.

Плата.Усилитель собран на печатной плате из одностороннего стеклотекстолита толщиной 1,5 мм размерами 27,5x45 мм.

Разводку печатной платы в зеркальном изображении можно скачать скачать с диска, прилагаемого к книге («Видеоурок 3», файл 4.DXF), и посмотреть на рис. 3.16.

Рис 3.16. Разводка печатной платы устройства (27,5x45 мм, в зеркальном изображении)

Схема расположения деталей устройства приведена на рис. 3.17.

Рис. 3.17. Схема расположения деталей устройства

Внешний вид усилителя приведен на рис. 3.18.

Рис. 3.18. Внешний вид усилителя

Аналоги.При отсутствии необходимых деталей их следует заменить в соответствии с рекомендациями, изложенными при описании второго варианта транзисторного усилителя. Привыкайте, уважаемый радиолюбитель, к самостоятельности!

Смотрим ролик.Работу устройства демонстрирует ролик: «Видеоурок 3» — > «Второй УНЧ на микросхемах» на прилагаемом диске.

Электронные лампы — источник бесконечных «священных войн» в среде аудиофилов. Рассмотрим схему одного очень простого усилителя, чтобы радиолюбитель получил хотя бы некоторое представление о предмете. Схема усилителя приведена на рис. 3.19.

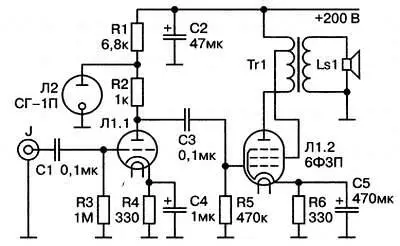

Рис. 3.19. Принципиальная схема лампового УНЧ

Это двухкаскадный однотактный усилитель класса А, собранный на комбинированных лампах 6ФЗП. Первый каскад собран на триодной части лампы Л1, и обеспечивает предварительное усиление сигнала.

Примечание.

Схема включения лампы очень похожа на схему включения полевого транзистора. Вернее, наоборот, схемы включения полевых транзисторов повторяют соответствующие ламповые схемы.

Стабилизация режима работы первого каскада осуществляется с помощью газового стабилитрона Л2. Сигнал с анода триода через разделительный конденсатор СЗ поступает на пентодную часть лампы, включенную по ультралинейной схеме класса А. Обратная связь в усилителе отсутствует. Однотактные усилители широко применяются в ламповой технике, потому что выходной трансформатор является практически неизбежной частью любого лампового усилителя. Слишком уж «неподходящей» нагрузкой для ламп являются динамические головки АС, а трансформатор, как уже упоминалось, эффективно «отсекает» постоянную составляющую анодного тока лампы, не пропуская ее в нагрузку.
