Причина этого также очевидна — больший коэффициент усиления усилителя в целом обеспечивает большую точность работы обратной связи, и больший ее компенсирующий эффект.

Второй усилитель. Принципиальная схема. Схема второго нашего усилителя значительно сложнее, но зато позволяет получить и более качественное звучание. Достигнуто это за счет более совершенной схемотехники, большего коэффициента усиления усилителя (и, следовательно, более глубокой обратной связи), а также возможностью регулировать начальное смещение транзисторов выходного каскада.

Схема нового варианта усилителя приведена на рис 3.7.

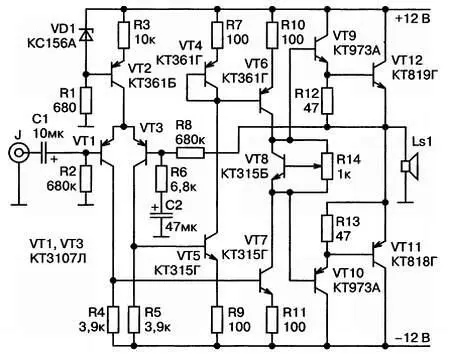

Рис. 3.7. Принципиальная схема второго варианта транзисторного УНЧ

Этот усилитель, в отличие от своего предшественника, питается от двуполярного источника напряжения.

Примечание.

Чтобы избежать в дальнейшем путаницы, будем считать напряжением питания этого усилителя напряжение каждой половины источника, а не их общую сумму.

Входной каскад усилителя на транзисторах VT1—VT3 образует т. н. дифференциальный усилитель. Транзистор VT2 в дифференциальном усилителе является источником тока (довольно часто в дифференциальных усилителях в качестве источника тока ставят обычный резистор достаточно большого номинала). А транзисторы VT1 и VT3 образуют два пути, по которым ток из источника уходит в нагрузку.

Если ток в цепи одного транзистора увеличится, то ток в цепи другого транзистора уменьшится на точно такую же величину — источник тока поддерживает сумму токов обоих транзисторов постоянной. В итоге транзисторы дифференциального усилителя образуют почти «идеальное» устройство сравнения, что важно для качественной работы обратной связи. На базу одного транзистора подается усиливаемый сигнал, на базу другого — сигнал обратной связи через делитель напряжения на резисторах R6, R8.

Противофазный сигнал «расхождения» выделяется на резисторах R4 и R5, и поступает на две цепочки усиления:

♦ транзистор VT7;

♦ транзисторы VT4—VT6.

Примечание.

Эти три транзистора образуют т. н. «токовое зеркало», обладающее интересным свойством — ток, проходящий через транзистор VT6, в точности равен току, проходящему через транзистор VT5.

Когда сигнал рассогласования отсутствует, токи обеих цепочек, т. е. транзисторов VT7 и VT6, равны, и напряжение в точке соединения их коллекторов (в нашей схеме такой точкой можно считать транзистор VT8) в точности равно нулю.

При появлении сигнала рассогласования токи транзисторов становятся разными, и напряжение в точке соединения становится больше или меньше нуля. Это напряжение усиливается составным эмиттерным повторителем, собранным на комплементарных парах VT9, VT10 и VT11, VT12, и поступает на АС — это выходной сигнал усилителя.

Транзистор VT8 используется для регулировки т. н. тока «покоя» выходного каскада. Когда движок подстроечного резистора R14 находится в верхнем по схеме положении, транзистор VT8 полностью открыт. При этом падение напряжение на нем минимально. Если же перемещать движок резистора в нижнее положение, падение напряжения на транзисторе VT8 будет увеличиваться. А это равносильно внесению сигнала смещения в базы транзисторов выходного эмиттерного повторителя. Происходит смещение режима их работы от класса С до класса В, а в принципе — и до класса А. Это, как мы уже знаем, один из способов улучшения качества звука — не следует полагаться в этом только на действие обратной связи.

Плата.Усилитель собран на плате из одностороннего стеклотекстолита толщиной 1,5 мм размерами 50x47,5 мм. Разводку печатной платы в зеркальном изображении и схему расположения деталей можно скачать с диска, прилагаемого к книге («Видеоурок 3», файл 2.DXF), и посмотреть на рис. 3.8.

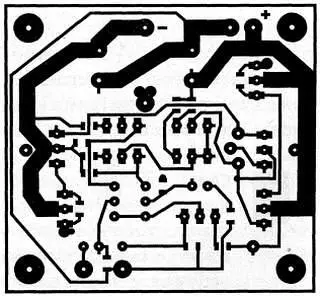

Рис. 3.8. Разводка печатной платы устройства (50x47,5 мм, в зеркальном изображении)

Схема расположения деталей устройства приведена на рис. 3.9.

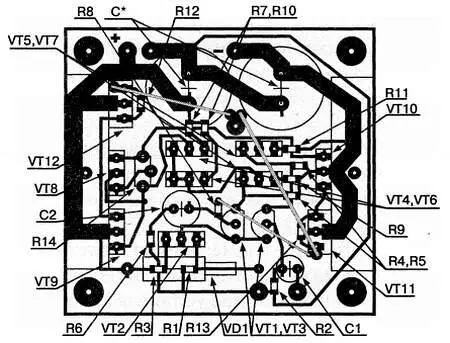

Рис. 3.9. Схема расположения деталей устройства

Внешний вид усилителя приведен на рис. 3.10.

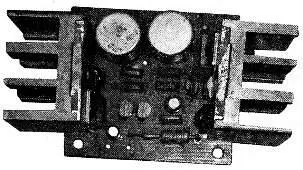

Рис. 3.10. Внешний вид усилителя
