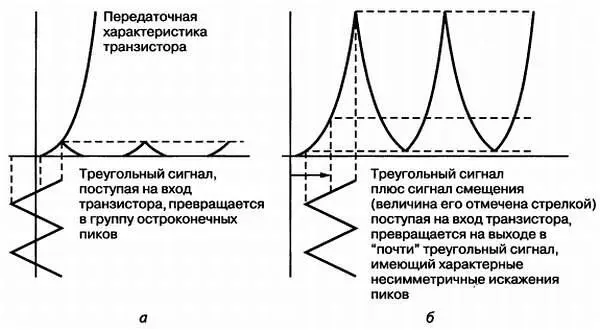

Рис. 3.1. Упрощенная передаточная характеристика транзистора

Режимы работы усилительных элементов.В зависимости от соотношения величины сигнала и величины смещения различаются несколько режимов работы усилительных элементов:

♦ режим А— величина смещения заведомо больше любого возможного сигнала на входе усилителя;

♦ режим В— величина смещения такова, что суммарный сигнал может заходить в область начального изгиба передаточной кривой, а порой даже и в левую часть графика, где транзистор вовсе не усиливает сигнал;

♦ режим С— смещение как таковое отсутствует совсем.

Конечно, самый лучший в плане приближения к идеалу — режим А, но за такое приближение приходится платить очень дорогую цену, ведь усилительный элемент усиливает не только полезный сигнал, но и поданное смещение. Усиление же связано с выделением теплоты — так уж устроила природа. КПД усилителей класса А (класс усилителя определяется режимом работы его выходных транзисторов) даже теоретически не может быть больше 50 %, в реальности же он еще меньше.

Непременный атрибут усилителей класса А — гигантские радиаторы. Поэтому в чистом виде класс А в УНЧ применяется достаточно редко, обычно это все-таки некая разновидность класса В или же класса АВ — нечто среднее между этими двумя классами.

Главный недостаток класса В — то, что входной сигнал может временами оказываться в области, где усиления сигнала нет вовсе. Во что превратится в этом случае выходной сигнал, лучше даже не думать.

Как решить эту проблему?

До ответа специалисты додумались много десятилетий назад — нужно, чтобы сигнал усиливал не один элемент, а два! Один — одну «половину» сигнала, другой — другую. Сделать это довольно просто — нужно подать входной сигнал на два транзистора разной проводимости (т. н. комплементарная пара) либо подать на два одинаковых транзистора два противофазных сигнала, а усиленные сигналы определенным образом сложить. Передаточная характеристика такой «парочки» получается не совсем прямой, в области небольших сигналов у нее присутствует т. н. «ступенька», но ее в некоторой степени можно «задавить» смещением.

Усилители, в которых для усиления сигнала используется пара усилительных элементов, называются двухтактными, в отличие от однотактных, в которых такой элемент один.

Класс С, несмотря на свою высокую экономичность, в УНЧ используется очень редко — слишком велики вносимые им искажения. Зато этот класс с успехом применяется в передатчиках. Ведь в силу специфики излучаемого передатчиком сигнала в передающей технике существуют эффективные способы устранения искажений, вносимых каскадом, работающим в классе С. При этом экономичность каскада при излучаемой передатчиком мощности в единицы, десятки или даже сотни киловатт становится слишком серьезным фактором, чтобы им пренебрегать.

Впрочем, инженерная мысль и здесь не дремлет — в культовом УНЧ «Quad-405» и его клонах разработчики путем оригинального технического решения заставили-таки выходные транзисторы работать в классе С, и получить при этом прекрасный звук!

Примечание.

Как видите, уважаемый радиолюбитель, получить идеально линейную передаточную характеристику, только манипулируя режимами работы усилительных элементов, представляет собой весьма сложную задачу.

Обратная связь.И здесь на помощь разработчикам УНЧ приходит техническое решение, широко применяющееся в устройствах автоматического регулирования — обратная связь (рис. 3.2).

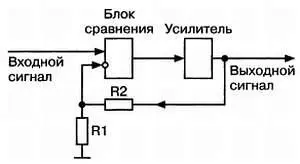

Рис. 3.2. Что такое «обратная связь»

Идея обратной связи проста — усиливаемый сигнал подается не на вход усилительного элемента, а на вход специального блока сравнения. На другой его вход через делитель напряжения R1, R2 подается сигнал с выхода усилительного элемента. Если оба сигнала одинаковы, на выходе устройства сравнения сигнала нет. Если же они отличаются, на выходе устройства сравнения появляется такой сигнал. Будучи поданным на усилительный элемент, он приведет выходной сигнал усилителя в точное соответствие его входному сигналу. Поэтому выходной сигнал усилителя всегда будет пропорционален входному, а коэффициент пропорциональности (читай — коэффициент усиления) будет определяться только соотношением величин резисторов делителя напряжения R2/R1. Эти резисторы по природе своей являются элементами с той самой линейной передаточной характеристикой, которую мы так стремимся получить.
