А. Черномырдин - Семь шагов в электронику

F= 160/( Rx C).

где F— частота среза, кГц; R— сопротивление резистора RC-цепочки, ом; С— емкость конденсатора RC-цепочки, мкФ.

Для нашего примера она будет около 3 Гц, т. е. гораздо ниже нижнего порога человеческого слуха.

Плата.Усилитель собран на плате из одностороннего стеклотекстолита толщиной 1,5 мм размерами 45x32,5 мм. Разводку печатной платы можно скачать с диска, прилагаемого к книге («Видеоурок 3», файл 1.DXF) и посмотреть на рис. 3.4.

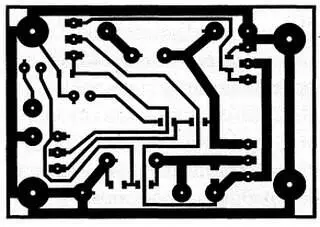

Рис. 3.4. Разводка печатной платы устройства (45x32,5 мм, в зеркальном изображении)

Схема расположения деталей устройства приведена на рис. 3.5.

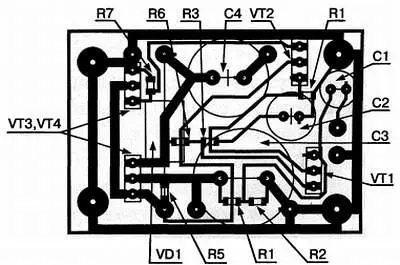

Рис. 3.5. Схема расположения деталей устройства

Внешний вид усилителя приведен на рис. 3.6.

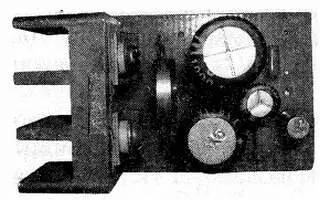

Рис. 3.6. Внешний вид усилителя

Элементная база.При изготовлении усилителя транзисторы VT3, VT4 можно заменить любыми, рассчитанными на напряжение не менее напряжения питания усилителя, и допустимым током не менее 2 А. На такой же ток должен быть рассчитан и диод VD1. Остальные транзисторы — любые с допустимым напряжением не менее напряжение питания, и допустимым током не менее 100 мА. Резисторы — любые с допустимой рассеиваемой мощностью не менее 0,125 Вт, конденсаторы — электролитические, с емкостью, не менее указанной на схеме, и рабочим напряжением на менее напряжения питания усилителя.

Радиаторы для усилителя.Прежде чем попробовать изготовить нашу вторую конструкцию, давайте, уважаемый радиолюбитель, остановимся на радиаторах для усилителя. Та маленькая алюминиевая штучка, которую вы видели в ролике, пригодна для демонстрации работы усилителя, но совершенно не подходит для его нормальной эксплуатации. С таким игрушечным радиатором выходные транзисторы сгорят через пару минут громкой музыки. Полный тепловой расчет радиаторов достаточно сложен, поэтому приведем здесь весьма упрощенную методику их расчета.

Во-первых, вычисляем максимальную мощность усилителя по формуле:

Р= ( Uх U)/(8х R), Вт,

где U— напряжение питания усилителя, В; R— сопротивление АС (обычно оно составляет 4 или 8 Ом, хотя бывают и исключения).

Во-вторых, вычисляем мощность, рассеиваемую на коллекторах транзисторов, по формуле:

Р рас = 0,25х Р, Вт.

В-третьих, вычисляем площадь радиатора, необходимую для отвода соответствующего количества тепла:

S= 20x P pac, см 2.

В-четвертых, выбираем или изготавливаем радиатор, площадь поверхности которого будет не менее рассчитанной.

Примечание.

При изготовлении радиатора не забывайте, что алюминиевая пластина имеет две стороны, а не одну, и радиатор площадью 100 см 2будет иметь размеры вовсе не 10x10 см, а 10x5 см!

Указанный расчет носит весьма приблизительный характер, но для радиолюбительской практики его обычно бывает достаточно. Для нашего усилителя при напряжении питания 12 В и сопротивлении АС, равным 8 Ом, «правильным» радиатором была бы алюминиевая пластина размерами 2x3 см и толщиной не менее 5 мм для каждого транзистора. Имейте в виду, что более тонкая пластина плохо передает тепло от транзистора к краям пластины. Хочется сразу предупредить — радиаторы во всех остальных усилителях тоже должны быть «нормальных» размеров. Каких именно — посчитайте сами!

Смотрим ролик.Работу устройства смотрим на прилагаемом диске: ролик «Видеоурок 3» — > «Первый УНЧ на транзисторах». Хочется сразу предупредить радиолюбителя — звук, воспроизводимый усилителем, записывался в ролике с помощью встроенного в фотоаппарат микрофона, так что говорить о качестве звука, к сожалению, будет не совсем уместно!

Качество звучания.Если вы, уважаемый радиолюбитель, внимательно просмотрели (точнее, прослушали) ролик, то обратили внимание, что звук усилителя не совсем чистый — это заметно даже с тем микрофоном, который использовался при записи.

Причина этой «нечистоты» — «чистый» режим класса В в выходном каскаде, характерные искажения которого даже обратная связь полностью скомпенсировать не способна. Ради эксперимента попробуйте заменить в схеме транзистор VT1 на КТ3102ЕМ, а транзистор VT2 — на КТ3107Л. Эти транзисторы имеют значительно больший коэффициент усиления, чем КТ315Б и КТ361Б. И вы обнаружите, что звучание усилителя значительно улучшилось, хотя все равно останутся заметными некоторые искажения.
