Настройка.Настройка усилителя заключается в установке тока покоя выходного каскада резистором R14 по минимуму искажений. Не перестарайтесь — слишком большой ток покоя просто сожжет ваш выходной каскад. Обычно рекомендуется устанавливать его в районе 100 мА.

Аналоги и элементная база.При отсутствии необходимых деталей транзисторы VT1, VT3 можно заменить любыми малошумящими с допустимым током не менее 100 мА, допустимым напряжением не ниже напряжения питания усилителя и как можно большим коэффициентом усиления.

Совет.

Для качественной работы усилителя важно, чтобы характеристики этих транзисторов были максимально идентичны. Так что обязательно приобретайте сразу пару транзисторов, а не собирайте их «с бору по сосенке». Приобретенная пара, как правило, оказывается из одной партии, так что есть надежда получить достаточное приближение к идеалу.

Специально для таких схем промышленностью выпускаются транзисторные сборки, представляющие собой пару транзисторов в одном корпусе с максимально подобными характеристиками — это был бы идеальный вариант.

Транзисторы VT9 и VT10 обязательно должны быть комплементарными, также как и VT11, и VT12. Они должны быть рассчитаны на напряжение не менее удвоенного напряжения питания усилителя (не забыли, уважаемый радиолюбитель, что усилитель питается от двухполярного источника напряжения?).

Для зарубежных аналогов комплементарые пары обычно указываются в документации на транзистор, для отечественных приборов — придется попотеть в Инете! Транзисторы выходного каскада VT11, VT12 дополнительно должны выдерживать ток, не меньший:

I в= U/ R, A

где U— напряжение питания усилителя; R— сопротивление АС.

Примечание.

Также транзисторы выходного каскада должны иметь допустимую рассеиваемую мощность не менее выделяемой. Формула для ее расчета была приведена в расчете радиаторов, но в качестве Uнужно использовать удвоенное напряжение питания усилителя.

Для транзисторов VT9, VT10 допустимый ток должен быть не менее:

I п= I в/ В, А,

где I в— максимальный ток выходных транзисторов; В— коэффициент усиления выходных транзисторов.

Обратите внимание , что в документации на мощные транзисторы иногда приводятся два коэффициента усиления — один для режима усиления «малого сигнала», другой — для схемы с ОЭ.

Вам нужен для расчета тот, который не для «малого сигнала». Обратите внимание также на особенность транзисторов КТ972/КТ973 — их коэффициент усиления составляет более 750. Найденный вами аналог должен обладать не меньшим коэффициентом усиления — это существенно для данной схемы. Остальные транзисторы должны иметь допустимое напряжение не менее удвоенного напряжения питания усилителя и допустимый ток не мене 100 мА.

Резисторы — любые с допустимой рассеиваемой мощностью не менее 0,125 Вт. Конденсаторы — электролитические, с емкостью не менее указанной и рабочим напряжением не менее напряжения питания усилителя.

Смотрим ролик.Работу устройства демонстрирует ролик «Видеоурок 3» — > «Второй УНЧ на транзисторах» на прилагаемом диске.

Схема на К174УН14. Микросхемы в усилителях низкой частоты применяются двояким образом — либо как составная часть усилителя, либо как усилитель целиком «в одном флаконе». Ярким примером второй концепции является микросхема К174УН14 (зарубежный аналог TDA2003).

Эта пятиногая микросхема в корпусе ТО-220 (в такие корпуса упакованы транзисторы КТ818—КТ819) представляет собой полностью готовый к употреблению усилитель, к которому требуется только подсоединить несколько элементов обвязки.

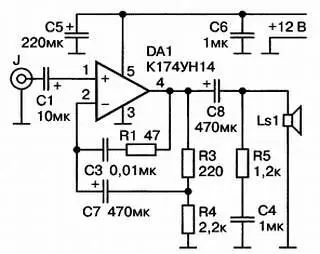

Схема такого усилителя приведена на рис. 3.11.

Рис. 3.11. Принципиальная схема первого варианта УНЧ на микросхемах

Она является типовой и приводится в описании на данную микросхему. Сразу хочется дать читателю один совет на будущее — с незнакомыми микросхемами свою первую конструкцию всегда собирайте по типовой схеме, потому что без надлежащего опыта работы с той или иной микросхемой вы не сможете определить, насколько критичным для работы является тип и/или номинал того или иного элемента типовой схемы. Случались в практике казусы, когда в нетиповом включении микросхема либо не работала вообще, либо работала так, что лучше бы и не надо.
