Эта масса очень мала, но если генератор вырабатывает частоту в десятки и даже сотни килогерц (как оно обычно и бывает), даже этой небольшой массы становится вполне достаточно, чтобы сгладить колебания диффузора.

Осталась самая малость — вместо образцового сигнала подать на вход блока сравнения звуковой сигнал — и усилитель зазвучал!

Примечание.

Хочется обратить внимание читателя на то, что сигнал на выходе усилителя класса D совершенно не похож на входной. Это не причудливо изгибающаяся кривая, как это имеет место в обычном усилителе, а «чистый» прямоугольный сигнал с постоянной частотой, равной частоте работы генератора пилообразного напряжения, и все время изменяющимся в такт со звуком соотношением длительности «включенного^ и «выключенного» состояний.

Говорить о коэффициенте нелинейных искажений непосредственно для самого выходного сигнала здесь просто бессмысленно (формально ведь сигнал искажен настолько, что вообще не похож на входной). Поэтому этот термин в усилителях класса D применяют к среднему значению выходного сигнала, либо просто судят о нем «на слух».

Прежде чем начать изготовление усилителя класса D, следует сказать о его обязательной компоненте — выходном фильтре. Он должен:

♦ пропускать на выход усилителя «низкочастотную» составляющую сигнала;

♦ задерживать частоту работы генератора треугольного сигала (или «пилы») и всех ее гармоник.

Делать это нужно по двум причинам — во-первых, чтобы усилитель не излучал помехи в эфир, и, во-вторых, чтобы не разогревать магнитную систему динамических головок (напомним читателю — в промышленности токи высокой частоты используются для плавки и закалки металла).

Схема такого фильтра приведена на рис. 4.2, и именно ее нужно изготовить в первую очередь.

Рис. 4.2. Принципиальная схема выходного фильтра

Элементная база.Дроссель фильтра наматывается на ферритовом кольце М1000НМ К40х25х12 и содержит 2х160 витков провода МТГФ-0,12, расход провода — 2x7 м.

Намотку дросселя следует вести в два провода:

♦ начала обмоток подключаются в схему усилителя;

♦ концы обмоток подключаются к акустической системе.

Внимание.

Подключать к усилителю класса D акустические системы без этого фильтра крайне нежелательно.

И еще одно предостережение — если в усилитель класса D все-таки потребуется установить небольшие радиаторы, транзисторы на них обязательно устанавливайте через изолирующую прокладку: электрически соединенный с корпусом транзистора радиатор излучает в эфир до 10–15 % выходной мощности усилителя, а вы же все-таки не передатчик делаете!

Итак, первая схема нашего усилителя будет собрана… на микросхемах.

Принципиальная схема. Резонный вопрос — «почему не на транзисторах», и традиционный ответ на него — очень плохая повторяемость транзисторных вариантов усилителей класса D. Схема усилителя класса D на микросхемах приведена на рис. 4.3.

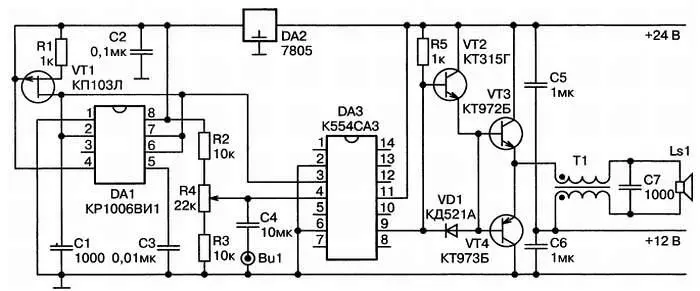

Рис. 4.3. Принципиальная схема усилителя класса Dна микросхемах

Генератор пилообразного напряжения собран на микросхеме таймера DA1. Для обеспечения линейности «пилы» здесь использован генератор тока, собранный на полевом транзисторе VT1.

Пилообразное напряжение с конденсатора С1 поступает на один вход компаратора DA2. На второй вход компаратора поступает звуковой сигнал. На выходе компаратора образуется готовый прямоугольный сигнал, который теперь нужно просто усилить. Этим занимается выходной каскад на транзисторах VT2—VT4.

Примечание.

Обращаю внимание читателя — в усилителях класса D обратных связей, как правило, не бывает.

Поясню почему:

♦ во-первых, «испортить» сигнал, имеющий всего два значения, — это нужно суметь (!);

♦ во-вторых, в силу абсолютной непохожести выходного сигнала усилителя на входной, требуются довольно серьезные схемно-технические усилия, чтобы выделить из выходного сигнала нужную для обеспечения обратной связи компоненту.

Для обеспечения малых искажений сигнала в усилителях класса D бывает достаточно выполнить два требования.

Требование 1. Пилообразное (или треугольное) напряжение должно быть максимально линейным. В этом случае обеспечивается максимальная линейность преобразования входного сигнала в выходной (именно по этой причине в схеме и применен генератор тока на транзисторе VT1 вместо обычного резистора).
