К тому же однотактный усилитель намного проще в схемно-техническом отношении, и обладает — не станем утверждать, что лучшим, скажем — иным качеством звука. Обусловлено это тем, что из-за несимметрии передаточной характеристики усилительного элемента в режиме А, искажения сигнала обогащают сигнал четными гармониками, а в режимах двухтактного усиления (в котором работают практически все транзисторные усилители) передаточная характеристика оказывается куда более симметричной, хотя тоже далекой от идеала. В результате этого сигнал обогащается в основном нечетными гармониками.

Четные гармоники — это обычный октавный музыкальный ряд, привычный для человеческого уха, в отличие qt нечетных> никакого музыкального строя не образующих. И если четные гармоники просто делают звучание усилителя более звонким, чем следовало бы, то нечетные воспринимаются слухом как безграмотный немузыкальный аккорд, который легко замечает даже человек с оттоптанными медведем ушами.

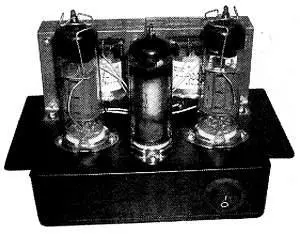

Внешний вид усилителя приведен на рис. 3.20.

Смотрим ролик.Работу устройства демонстрирует ролик «Видеоурок 3» — > «УНЧ на лампах» на прилагаемом диске.

Высококачественный усилитель — вещь в хозяйстве нужная, однако далеко не всегда нам требуется самое высокое качество звука. Если нужно озвучивать, например, огромную площадь или дискотеку, то, конечно, никто на дискотеке не будет вслушиваться в звучание тарелочек и скрипочек. Надеюсь, читатели уже успели побывать на дискотеках!

Безусловно, и здесь требуется определенный уровень качества звука, чтобы, к примеру, не спутать одного DJ с другим. Но гораздо важнее в этих условиях легкость, компактность и экономичность аппаратуры. Усилители, собранные по обычным схемам, здесь не очень подходят — они тяжелы, громоздки и весьма прожорливы.

Примечание.

Напомню читателю — однотактный усилитель класса А рассеивает в тепло более 50 % потребляемой им энергии!

Именно для подобных применений и были в свое время разработаны усилители класса D.

Проиллюстрировать основную идею усилителя класса D проще всего с помощью… утюга .

На каждом утюге есть маленькая вертящаяся ручка — терморегулятор. Устроен этот терморегулятор самым примитивным образом — маленькая пружинящая металлическая пластинка, изгибающаяся от нагрева, и винт, с той или иной силой прижимающий ее к контакту. При включении утюга он начинает разогреваться, вместе с ним разогревается и металлическая пластинка, а, разогреваясь, она при этом изгибается, и в какой-то момент изогнется настолько, что разрывает контакт.

Утюг начинает остывать, а вместе с ним — и металлическая пластинка, а остывая, она выпрямляется, и в какой-то момент выпрямится настолько, что снова замкнет контакт. Так и работает утюг — то нагреваясь, то остывая, но при этом его температура колеблется в районе некоторого среднего значения, потому что массивный утюг не может нагреться или остыть мгновенно.

Если прикрутить, или, наоборот, ослабить винт терморегулятора, пластинка будет разрывать контакт либо при более высокой, либо при более низкой температуре. Потому что ей нужно (или, наоборот, не нужно) преодолевать дополнительное усилие со стороны винта.

Практически такие же процессы происходят и при работе усилителя класса D, только там роль хозяйки, вращающей ручку терморегулятора, выполняет усиливаемый сигнал.

Рассмотрим функциональную схему усилителя класса D (рис. 4.1).

Рис. 4.1. Функциональная схема усилителя класса D

Генератор (I)выдает в схему треугольное (либо, как вариант, пилообразное) напряжение. Следуя аналогии с утюгом, это — температура утюга, изменяющаяся во времени. Это напряжение поступает на один вход блока сравнения (II), на второй же вход блока сравнения поступает образцовый сигнал — это «уровень», на который настроен наш терморегулятор.

Если сигнал с первого входа становится больше сигнала на втором входе («утюг перегрелся»), то блок сравнения отключает ключ (III) — это «нагреватель» нашего «утюга». В результате этого среднее значение тока, текущего через динамическую головку (IV), становится пропорционально соотношению времени включенного и отключенного состояния ключа, которое напрямую зависит от величины эталонного сигнала. Роль же тепловой инерции утюга выполняет в данном случае масса диффузора головки .
