Вместо транзистора П401 можно использовать КТ3107Б, а вместо П14 — КТ361 с любым, буквенным индексом.

Алексеев Д. [16]

Этот радиоприемник собран по схеме прямого преобразования частоты для приема передач в диапазоне 65,8-73,0 МГц.

Принципиальная схема приемника приведена на рис. 23.

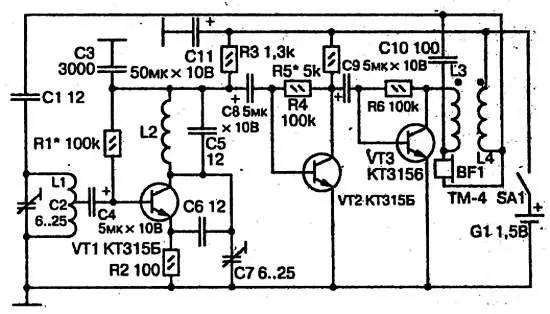

Рис. 23. Принципиальная схема УКВ ЧМ приемника

В качестве приемной антенны используется провод от головных телефонов, подключенный через конденсатор С1 к входному контуру L1, С2, настроенному на среднюю частоту диапазона (70 МГц). С контура через конденсатор С4 сигнал поступает на базу транзистора VT1, на котором собран преобразователь частоты с совмещенным гетеродином. Контур гетеродина образован катушкой индуктивности L2 и конденсаторами С5 и С7. Перестройка гетеродина конденсатором С7 производится в пределах от 32,9 до 36,5 МГц. Таким образом, разностная частота между частотой сигнала и второй гармоникой частоты гетеродина попадает в диапазон звуковых частот. Она выделяется на резисторе R3 И через разделительный конденсатор С5 подается на базу транзистора VT2, работающего в каскаде предварительного усиления звуковых частот.

Выходной каскад усиления звука построен на транзисторе VT3. Оба-каскада УЗЧ собраны по схеме с общим эмиттером.

Резисторы R4 и R6 служат для обеспечения режимов транзисторов по постоянному току. Выходной каскад нагружен на головные телефоны BF1.

Катушки для тока звуковой частоты включены встречно, что препятствует поступлению сигнала звуковой частоты на вход приемника.

Катушки L1 и L2 наматывают на оправке диаметром 5 мм проводом ПЭВ-2 диаметром 0,56 мм с принудительным шагом 2 мм. Катушка L1 содержит 6 витков с отводом от середины, a L2 — 20 витков. Катушки L3 и L4 наматывают на стержне из феррита М400НН диаметром 2 мм и длиной 10 мм. Намотку ведут в два провода ПЭЛ диаметром 0,06 мм.

Прокопцев Ю. [17]

Этот приемник, предназначенный для приема сигнала в диапазоне средних волн, собран на трех транзисторах КТ315 по рефлексной схеме. Принципиальная схема приемника приведена на рис. 24.

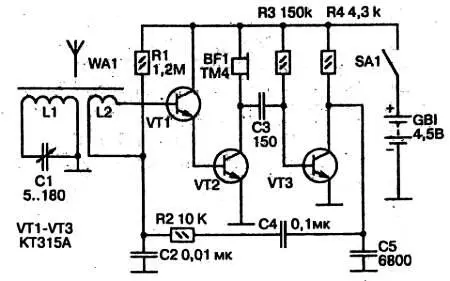

Рис. 24. Принципиальная схема простого приемника

Радиосигнал принимается магнитной антенной на резонансной частоте колебательного контура LI, С1 и с катушки связи L2 поступает на базу транзистора VT1, включенного по схеме с общим коллектором. С его эмиттера сигнал поступает на базу транзистора VT2, включенного по схеме с общим эмиттером. Нагрузкой этого каскада является индуктивное сопротивление телефонного капсюля BF1, включенного в цепь коллектора. С коллекторной нагрузки сигнал высокой частоты подается через конденсатор С3 на базу транзистора VT3, который служит амплитудным детектором благодаря работе в режиме, близком к отсечке. Продетектированный сигнал звуковой частоты с коллектора VT3 через элементы С4, R2 и катушку связи L2 вновь подается на базу транзистора VT1, который вместе с транзистором VT2 усиливает звуковой сигнал для воспроизведения капсюлем BF1. Конденсатор С5 и цепочка R2, С2 предназначены для подавления высокочастотной составляющей продетектированного напряжения.

Питание приемника производится напряжением 4,5 В от трех соединенных последовательно аккумуляторов Д-0,1 или Д-0,06. Контурная катушка L1 наматывается виток к витку на манжетке, надетой на ферритовый стержень диаметром 8 мм и длиной около 70 мм, и содержит 80 витков провода ПЭВ-2 диаметром 0,25 мм. Катушка связи наматывается тем же проводом и содержит 15 витков. В качестве конденсатора переменной емкости С1 можно использовать керамический КПК-2 емкостью 150 пФ. Если вместо капсюля ТМ-4 установить ДЭМ-4М с параллельным резистором сопротивлением 750 Ом, прием станет громкоговорящим, но этот капсюль следует максимально удалить от магнитной антенны. Размещение деталей приемника и печатная плата показаны на рис. 25.

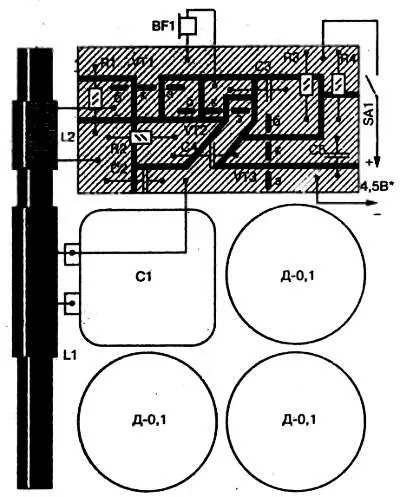

Рис. 25. Размещение деталей приемника

Иванов Б. [18]

Это переговорное устройство предназначено для связи между двумя абонентами по двухпроводной линии длиной более 100 м. У каждого абонента устанавливается аппарат, принципиальная схема которого приведена на рис. 26.
