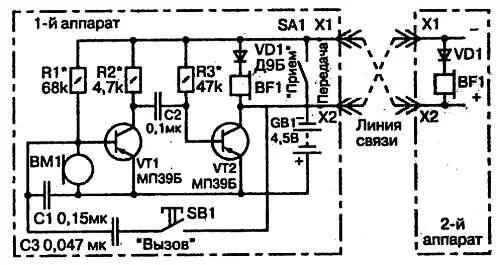

Рис 26 Схема простого переговорного устройства Аппарат содержит источник - фото 27

Рис. 26. Схема простого переговорного устройства

Аппарат содержит источник питания — батарею GB1 типа 3336Л напряжением 4,5. В, двухкаскадный усилитель на транзисторах VT1, VT2, кнопку вызова и переключатель «Прием-передача». Оба аппарата одинаковы, но соединение их перекрестное: гнездо X1 одного аппарата соединяется с гнездом Х2 второго и наоборот. В режиме приема питание на усилитель не поступает, и к линии присоединены только диод VD1 и телефон BF1. Питание усилителя осуществляется только в режиме передачи.

Допустим, абонент 1 включил на своем аппарате режим передачи. Подается питание на усилитель. При нажатии кнопки SB1 выход его усилителя (коллектор VT2) соединяется через конденсатор C3 с входом (база VT1), возникает положительная обратная связь, что приводит к генерации сигнала звуковой частоты, который с коллектора VT2 через гнездо Х2 поступает по линии на гнездо X1 второго аппарата. Одновременно минус батареи первого аппарата через гнездо X1 по линии поступает на гнездо Х2 второго аппарата. Поэтому во втором аппарате отпирается диод VD1 и сигнал вызова воспроизводится телефоном BF1. После отпускания кнопки вызова абонент 1 может начинать разговор через микрофон ВМ1, сигнал усиливается и воспроизводится телефоном BF1 второго аппарата так же, как и сигнал вызова. Разговор со второго; аппарата производится аналогично.

Микрофоны аппаратов ВМ1 и телефоны BF1 одинаковые — капсюли типа ТОН. Вместо транзисторов МП39Б можно использовать современные КТ361А.

4.2. Переговорное устройство «Кто там?»

Прокопцев Ю. [19]

Иногда возникает такая обстановка, когда на звонок в дверь квартиры хозяин не имеет возможности немедленно ее открыть или даже подойти к ней, чтобы спросить, кто пришел. В таких условиях может помочь специализированное переговорное устройство, не имеющее переключателя с приема на передачу, принципиальная схема которого показана на рис. 27.

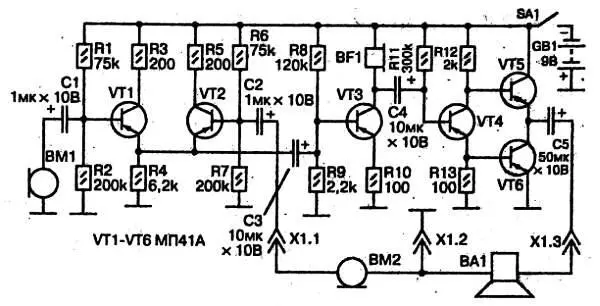

Рис 27 Схема переговорного устройства Кто там В исходном состоянии - фото 28

Рис. 27. Схема переговорного устройства «Кто там?»

В исходном состоянии выключатель SA1 разомкнут и устройство обесточено. Когда раздается дверной звонок, хозяин включает питание устройства и через микрофон ВМ1 может задавать вопросы посетителю. Сигнал с микрофона поступает на эмиттерный повторитель, собранный на транзисторе VT1, и с его нагрузки R4 через конденсатор С3 подается на транзистор VT3, в коллекторную цепь которого включен высокоомный капсюль BF1, выполняющий сейчас функцию нагрузки транзистора, с которой сигнал через конденсатор С4 подается на фазоинвертор VT4 и оконечный усилитель на транзисторах VT5, VT6, откуда через конденсатор С5 поступает на контакт соединителя X1.3. Соединитель X1 трехпроводной линией соединен с микрофонным капсюлем ВМ2 и динамической головкой ВА1, установленными на внутренней стороне входной двери с отверстиями. Поэтому посетитель хорошо слышит вопрос. Его ответ воспринимается микрофоном ВМ2 и по линии с контактом X1.1 через конденсатор С2 подается на базу транзистора VT2, нагруженного на общую с транзистором VT1 нагрузку — R4. Далее он усиливается транзистором VT3 и воспроизводится капсюлем BF1. По окончании диалога устройство выключается тумблером SA1.

Капсюли ВМ1, ВМ2 и BF1 типа ТОН-1, динамическая головка ВА1 — 0.25ГДШ-2, 0,1ГД-13 или другая с сопротивлением звуковой катушки не менее 50 Ом. Вместо транзисторов МП41А можно использовать современные КТ361А.

4.3. Переговорное устройство с управлением по питанию

Мозговой Д. [20]

Это переговорное устройство предназначено для использования в тех случаях, когда нет возможности или нежелательно подводить напряжение питания к одному из ведущих переговоры, например находящемуся у входных ворот. Устройство обеспечивает громкоговорящую связь между абонентами по неэкранированной двухпроводной линии, длина которой может достигать 100 м. Принципиальная схема аппарата одного абонента приведена на рис. 28. Схемы обоих аппаратов одинаковы.

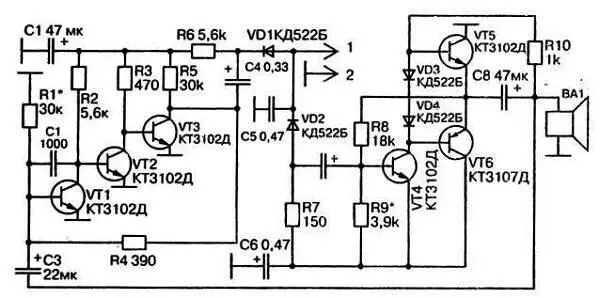

Рис 28 Принципиальная схема одного аппарата На транзисторах VT1 VT2 VT3 - фото 29

Рис. 28. Принципиальная схема одного аппарата

На транзисторах VT1, VT2, VT3 собран микрофонный усилитель с непосредственной связью между каскадами. Через резистор R4 осуществляется отрицательная обратная связь, стабилизирующая режимы транзисторов но постоянному току. На транзисторах VT4, VT5, VT6 собран мощный усилитель звукового сигнала. Динамическая головка в режиме передачи используется в качестве микрофона, а в режиме приема — громкоговорителя. Режим каждого аппарата зависит от полярности напряжения, приложенного к выводам 1 и 2 , подключенным к линии, соединяющей аппараты. Блок питания напряжением 12 В (батарея или выпрямитель) и переключатель полярности, от которой зависят режимы аппаратов, располагаются у первого абонента. Их соединение с обоими аппаратами показано на рис. 29.
