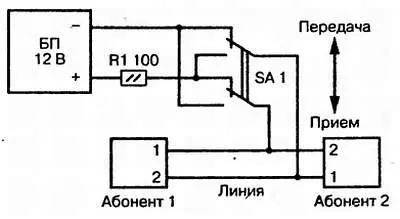

Рис. 29. Соединение аппаратуры переговорного устройства

Как видно, клеммами питания аппараты соединяются противоположно: когда на клемму 1 аппарата первого абонента подается плюс питания, на эту же клемму второго аппарата поступает минус, и наоборот.

В положении переключателя питания SA1, показанном на схеме, на клемму 1 первого аппарата поступает плюс, а минус с клеммы 2 в этом аппарате заземляется. При этом диод VD1 открыт, напряжение питания подается на микрофонный усилитель, и сигнал с микрофона после усиления с коллектора VT3 через конденсатор С4, открытый диод VD1 и клемму 1 проходит в верхний по схеме провод линии относительно нижнего провода. На клемму 1 второго аппарата поступает минус, а плюс с клеммы 2 в этом аппарате заземляется. Отрицательное напряжение питания отпирает диод VD2 и через резистор R7 осуществляет питание усилителя мощности аппарата 2. Вместе с тем, напряжение сигнала приложено между проводами линии, и если для аппарата 2 заземленным является верхний провод, то несущим сигнал оказывается нижний, подключенный также к клемме 1 второго аппарата. Через открытый диод VD2 и конденсатор С7 сигнал поступает на вход усилителя мощности и воспроизводится динамической головкой ВА1.

Если первый абонент переключит SA1 в нижнее по схеме положение, соответствующее для первого аппарата режиму приема, в первом аппарате питание поступит на усилитель мощности, а во втором — на микрофонный усилитель. Работа узлов окажется противоположной.

В устройстве используются динамические головки типа 0.25ГДШ-7 с сопротивлением звуковой катушки 50 Ом.

Иванов Б. [21]

К особенностям этого переговорного устройства относятся совершенно одинаковые абонентские аппараты и отсутствие каких-либо дополнительных устройств, отличающих аппарат «Master» от аппарата «Slave». Каждый абонентский аппарат оснащен собственным источником питания. Наконец, используется один и тот же телефонный капсюль — и в качестве микрофона, и в качестве телефона. Принципиальная схема переговорного устройства представлена на рис. 30.

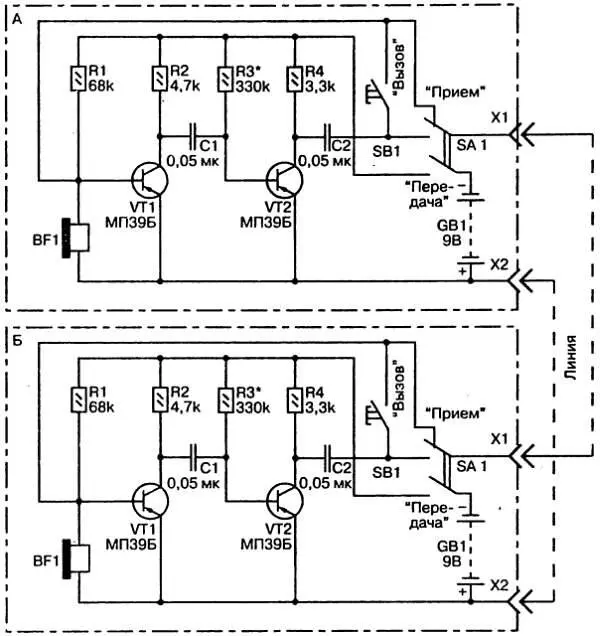

Рис. 30. Схема переговорного устройства из головных телефонов

Каждый аппарат содержит кнопку вызова, нажатие которой в режиме передачи приводит к самовозбуждению усилителя из-за появления положительной обратной связи с коллектора транзистора VT2 через конденсатор С2 на базу транзистора VT1. Благодаря этому сигнал вызова звуковой частоты с аппарата А посылается в линию. В аппарате Б , находящемся в режиме приема, сигнал с линии поступает непосредственно на капсюль BF1 и воспроизводится им. Усилитель в режиме приема отключен от питания.

Голосовое сообщение абонента А , воспринятое капсюлем BF1, и поступает на базу транзистора VT1. В режиме передачи к усилителю подводится питание, и сигнал усиливается транзисторами VT1 и VT2, включенными по схеме с общим эмиттером. С выхода усилителя через конденсатор С2 и переключатель SA1 усиленный сигнал сообщения поступает в линию, на вход аппарата Б и воспроизводится его капсюлем BF1. Аналогично протекает процесс вызова абонента А с аппарата Б и передача сообщения в этом направлении. Кроме двух аппаратов по такой же схеме можно соединить несколько, что приводит к режиму конференции.

В устройстве используются высокоомные капсюли ТОН-1 или ТОН-2, батареи «Крона» или две соединенные последовательно 3336Л. Вместо транзисторов МП39Б можно использовать КТ361Б или КТ315Б, но в этом случае нужно переполюсовать батареи.

Буданцев А. [22]

Время от времени у ламп дневного света перегорают нити накала, и в предназначенных для них светильниках они использоваться не могут. Также перестают работать светильники при неисправностях дросселя или стартера. В подобных случаях можно зажечь ЛДС, включив ее по схеме, показанной на рис. 31.

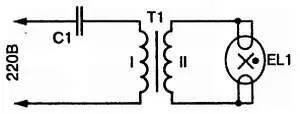

Рис. 31. Схема включения ЛДС без дросселя и стартера
