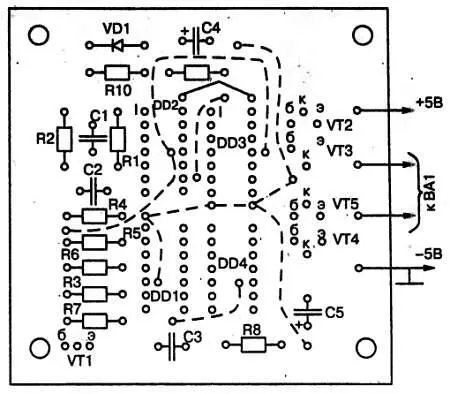

Чертеж печатной платы и расположение на ней элементов схемы показаны на рис. 38. Штриховой линией на нем показаны проволочные перемычки.

Рис. 38. Печатная плата огпугивателя грызунов

Шустов М. [28]

Биологически активные точки (БАТ) на поверхности кожи человека характеризуются тем, что сопротивление в этих точках резко понижено, а емкость увеличена. Предложенная схема, приведенная на рис. 39, позволяет легко находить эти точки и воздействовать на них.

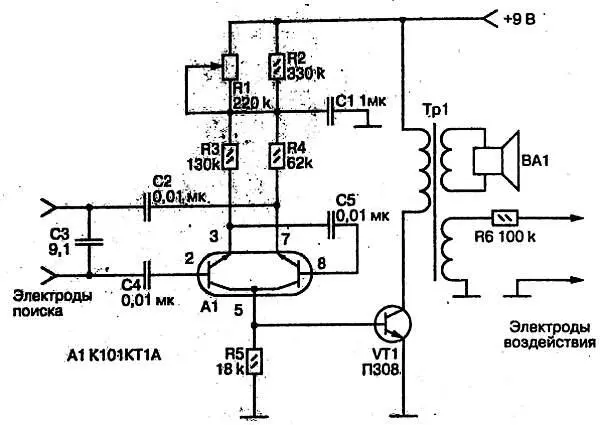

Рис. 39. Схема для поиска и воздействия на БАТ

Устройство содержит мультивибратор, собранный на лавинных транзисторах микросхемы К101КТ1А. Частота вырабатываемых им колебаний определяется сопротивлением резистора R1 и емкостью конденсатора С3. При разомкнутой цепи электродов поиска частота колебаний выше порога слышимости. В процессе поиска биологически активной точки один электрод держится пациентом в руке, а второй равномерно перемещается по коже. Попадание электрода на биологически активные точки сопровождается резким уменьшением частоты колебаний, которые воспроизводятся динамической головкой ВА1. Частоту колебаний можно регулировать переменным резистором R1. Трансформатор Тр1, а также и динамическая головка могут быть взяты от громкоговорителя для радиотрансляционной сети.

Вместо транзистора П308 можно использовать КТ503В.

Члиянц Г. [29]

Электрофорезом в медицине называется метод физиотерапии, состоящий в одновременном воздействии на организм постоянного электрического тока и вводимых им через кожу или слизистые оболочки лекарственных препаратов. Принципиальная схема самодельного аппарата для электрофореза приведена на рис. 40.

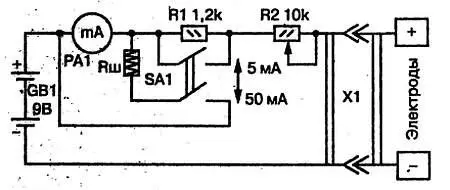

Рис. 40. Принципиальная схема аппарата для электрофореза

Устройство питается от батареи GB1 типа «Крона» напряжением 9 В. Поэтому оно совершенно безопасно для пациента, не создает при работе неприятных ощущений или ожогов.

Имеется возможность использования двух режимов. При разомкнутых контактах переключателя SA1 ток полного отклонения стрелки миллиамперметра РД1 составляет 5 мА, и переменным резистором R2 устанавливается ток пациента, который не должен превышать этого значения. При замкнутых контактах переключателя резистор R1 замыкается, а параллельно стрелочному прибору включается- шунт Rш, благодаря которому полное отклонение стрелки прибора соответствует току, равному 50 мА. Ток пациента может быть увеличен. При использовании миллиамперметра типа М42300 сопротивление шунта должно быть равно 2,8 Ом. При использовании другого стрелочного прибора сопротивление шунта должно быть подобрано так, чтобы ток полного отклонения был равен 50 мА.

Machalik [30]

Магнитотерапия используется для подавления болевых синдромов при ревматизме, мигрени, болей в суставах и в других случаях. Принципиальная схема прибора показана на рис. 41.

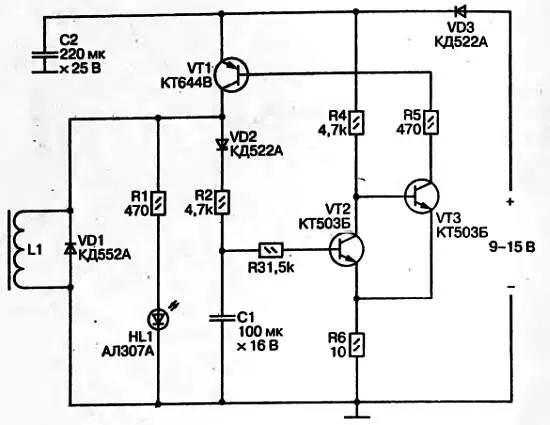

Рис. 41. Принципиальная схема прибора для магнитотерапии

На транзисторах собран импульсный генератор. Рассмотрим его работу с момента, когда конденсатор начал заряжаться коллекторным током открывшегося транзистора VT1.

В это время транзистор VT2 заперт, поэтому VT3 открыт, через него протекает ток базы транзистора VT1, поддерживающий его открытым. По мере заряда конденсатора С1 напряжение на нем растет и в какой-то момент достигает порога отпирания транзистора VT2, что запирает транзисторы VT3 и VT1. Конденсатор С1 начинает разряжаться базовым током VT2. Когда потенциал базы станет меньше порога отпирания, транзистор VT2 запрется, что приведет к отпиранию транзисторов VT3 и VT1. Цикл закончился. Таким образом, время открытого состояния VT1 (длительность импульса) определяется постоянной времени заряда С1, которая равна C1xR2, время запертого состояния VT1 (длительность паузы) — постоянной времени разряда С1, равной C1xR3.
