В схеме используется повышающий трансформатор Т1, обеспечивающий поджиг лампы повышенным напряжением, и конденсатор С1, ограничивающий ток, потребляемый лампой от сети.

Конденсатор должен быть рассчитан на рабочее напряжение не менее 350 В и иметь емкость 12–25 мкФ в случае использования лампы мощностью 40 Вт. Трансформатор собирается на сердечнике из пластин трансформаторной стали сечением 2 см 2. Его первичная обмотка содержит 500 витков провода ПЭВ-2 диаметром 0,8 мм, а вторичная — 2800 витков такого же провода диаметром 0,25 мм. Можно также использовать готовый трансформатор кадровой развертки ТВК-110ЛМ от черно-белых телевизоров. При этом в качестве первичной обмотки I используется обмотка с выводами 3–4 (ее сопротивление постоянному току около 1 Ом), а в качестве вторичной II — обмотка с выводами 1–2 (ее сопротивление постоянному току около 280 Ом). Обмотка с выводами 5–6 не используется.

Продеус А. [23]

Свечение ламп дневного света, длительное время бывших в употреблении, часто оказывается мигающим. Иногда у этих ламп перегорает одна из нитей накала. Предлагается несложная схема (рис. 32), позволяющая вновь нормально эксплуатировать такие лампы. Главное ее отличие от известных состоит в использовании штатного дросселя. Стартер также не нужен.

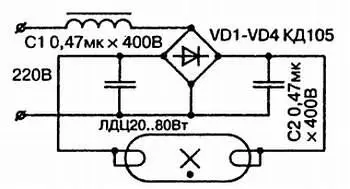

Рис. 32. Схема включения ЛДС без стартера

Особенность этой схемы состоит в том, что при включении, пока лампа не зажглась, первыми полупериодами сетевого напряжения заряжаются конденсаторы до амплитудного значения напряжения сети каждый. В результате к лампе прикладывается постоянное напряжение, равное двойному амплитудному напряжению сети, — около 620 В. Лампа зажигается и в дальнейшем питается выпрямленным напряжением. Дроссель ограничивает ток лампы, как в штатном режиме.

Кривошеин В. [24]

Эта схема (рис. 33), как и предыдущая, не содержит стартера и пригодна для работы с лампами дневного света, у которых перегорели нити накала. Но в ней на два диода меньше.

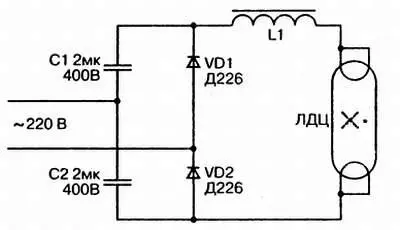

Рис. 33. Принципиальная схема питания ЛДС с удвоением напряжения

При подаче питания, пока лампа не горит в течение одной половины периода сетевого напряжения, через диод VD2 заряжается до амплитудного значения конденсатор С2, в течение следующей половины периода сетевого напряжения через диод VD1 заряжается до амплитудного значения конденсатор С1. В результате к лампе прикладывается постоянное напряжение, равное удвоенному амплитудному значению напряжения сети. Лампа зажигается, и штатный дроссель ограничивает ток.

Виноградов Ю. [25]

Предлагаемое устройство излучает мощный сигнал, форма которого приближается к прямоугольной, а частота может быть установлена в пределах от 16 до 60 кГц. Принципиальная схема прибора приведена на рис. 34.

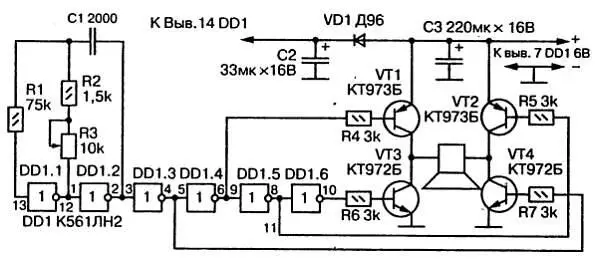

Рис. 34. Принципиальная схема излучателя ультразвука

На элементах DD1.1 и DD1.2 микросхемы К561ЛН2 собран генератор, частота повторения импульсов которого может регулироваться переменным резистором R3. Остальные четыре элемента DD1.3-DD1.6 используются для возбуждения транзисторов VT1-VT4, которые образуют мостовую схему выходного усилителя с включением нагрузки в диагональ моста. В связи с тем, что схема работает в импульсном режиме, четыре выходных транзистора представляют собой ключи, которыми нагрузка — звукоизлучатель ВА1 — подключается к источнику питания поочередно: либо открывающимися транзисторами VT1 и VT4, либо VT2 и VT3. Таким образом, ток в нагрузке попеременно изменяет направление.

Работа мощных транзисторов в ключевом режиме позволяет устанавливать их без радиаторов. В качестве звукоизлучателя может использоваться динамическая головка 6ГДВ-4-8 (прежнее название — 6ГД-13), 6ГДВ-6-16 (прежнее название — 10ГД-35) или 6ГДВ-7-16. Хотя техническими характеристиками этих головок регламентируется высшая частота рабочего диапазона, равная 25 кГц, они могут излучать значительно более высокие частоты, пусть не с той же отдачей, что в заданном рабочем диапазоне.
