Катушка L3 намотана на диэлектрическом каркасе диаметром 8 мм проводом ПЭЛ диаметром 0,8 мм и содержит 6 витков. Рядом, на расстоянии 1 мм, располагается катушка L4, содержащая 3 витка того же провода. Дроссели L1 и L2 — готовые типа Д-0,1 индуктивностью 15–30 мкГн. Вместо этого можно на резисторах ОМЛТ-0,5 сопротивлением не менее 100 кОм намотать в ряд на всю длину 30–50 витков провода ПЭЛ диаметром 0,1 мм. В качестве антенны можно использовать металлический штырь длиной 30–50 см.

Элементы схемы радиомикрофона за исключением микрофона, батареи питания, антенны и выключателя SA1 размещают на печатной плате, показанной на рис. 16. Вместо транзисторов МП39 можно использовать КТ208 с любым буквенным индексом.

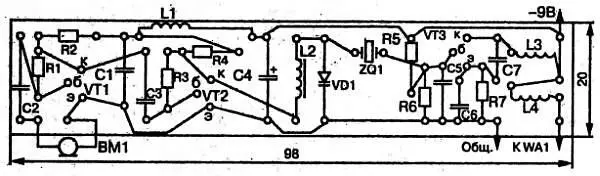

Рис. 16. Размещение элементов радиомикрофона на печатной плате

Рузматов В. [12]

При эксплуатации радиомикрофонов часто наблюдаются уходы частоты передатчика из-за изменений расстояния между штыревой антенной (или куском провода, выполняющего функции антенны) и телом оператора. Использование рамочной антенны значительно ослабляет уходы частоты.

Принципиальная схема этого радиомикрофона предлагается на рис. 17.

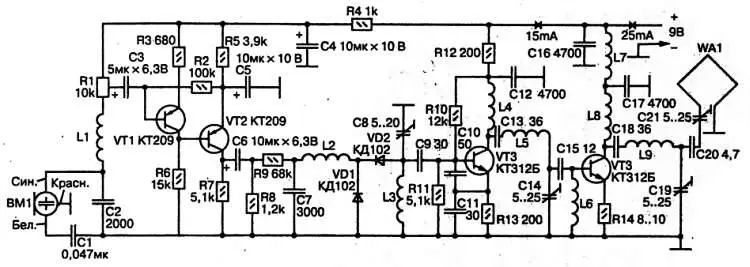

Рис. 17. Принципиальная схема радиомикрофона с рамочной антенной

Сигнал звуковой частоты с электретного микрофона ВМ1 поступает на двухкаскадный усилитель, собранный на транзисторах VT1, VT2 с отрицательной обратной связью по постоянному току через резистор R2. С коллекторной нагрузки второго каскада R7 сигнал подается на колебательный контур L3, С8, в цепи базы задающего генератора на транзисторе VT3, определяющий частоту передатчика радиомикрофона. Модуляция несущей звуковым сигналом происходит благодаря наличию нелинейных элементов схемы (диоды VD1, VD2). Промоделированный сигнал с коллектора VT3 поступает на усилитель мощности, собранный на транзисторе VT4, нагрузкой которого является рамочная антенна WA1.

Несущая частота задающего генератора подстраивается полупеременным конденсатором С8. Для подстройки сложной резонансной системы, состоящей из последовательного (С13, L5) и параллельного (С14, С15, L6) контуров, служит полупеременный конденсатор С14. Для подстройки выходных цепей служат конденсаторы С19 и С21.

Дроссели L1, L2, L6, L7 содержат по 50 витков провода ПЭЛ диаметром 0,1 мм, намотанных на спичках виток к витку. Катушки индуктивности бескаркасные и наматываются на оправках диаметром 10 мм проводом ПЭЛ диаметром 0,8 мм. Катушка L3 содержит 7 витков, L4 и L8 — по 4 витка, L5 и L9 — по 9 витков. Катушки L4 и L8 наматываются виток к витку, а L3, L5 и L9 — с принудительным шагом: расстояние между витками около 1 мм.

Рамочная антенна выполняется в виде треугольной спирали проводом диаметром 1 мм. Ее форма показана на рис. 18.

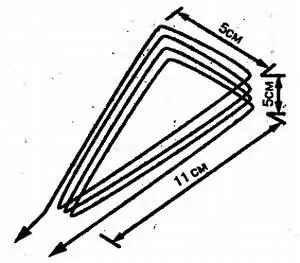

Рис. 18. Внешний вид рамочной антенны для радиомикрофона

Дальность действия этого радиомикрофона составляет примерно 150 м. Питания от батареи «Крона» хватает до 30 часов работы.

Зирюкин Ю. [13]

Детекторные приемники не нуждаются в источниках питания, и этот приемник также работает без батареи. Но для питания транзистора с помощью диода VD1 и конденсатора С5 выпрямляется высокочастотное напряжение принятого антенной сигнала. Принципиальная схема приемника показа- на на рис. 19.

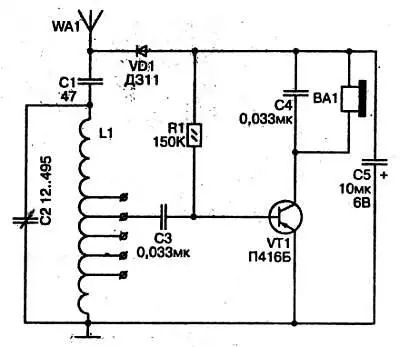

Рис. 19. Принципиальная схема детекторного радиоприемника

Входной контур» образованный катушкой индуктивности L1 и одной секцией агрегата конденсаторов переменной емкости С1, обеспечивает прием радиопередач в диапазоне длинных волн. Особенность использованной схемы состоит в высокой добротности контура, что приводит к увеличению уровня сигнала и хорошей избирательности. Такая добротность получается благодаря малому шунтирующему действию детектора, выполненного на эмиттерном переходе транзистора VT1, который одновременно служит усилителем низкой частоты и нагружен на высокоомные головные телефоны ВА1.
