Рис. 12. Принципиальная схема УКВ-радиомикрофона

Электретный микрофон ВМ1 оборудован встроенным предусилителем, обеспечивающим его высокую чувствительность. Транзистор VT1 включен по схеме с общим эмиттером. Его коллекторной нагрузкой является резистор R3, а режим по постоянному току задается сопротивлением резистора R1, которое нужно подобрать так, чтобы потенциал коллектора был примерно равен половине напряжения питания. Частота генератора определяется колебательным контуром L1, С5 и устанавливается в пределах от 66 до 74 МГц подбором емкости С5 и смещением витков контурной катушки. Она Наматывается на оправке диаметром 4 мм и содержит 6 витков провода ПЭВ-2 диаметром 0,56 мм. Намотка принудительная, с шагом 1,5 мм.

Размещение элементов схемы на печатной плате показано на рис. 13. При отсутствии транзистора П416 вместо него можно использовать КТ3107А.

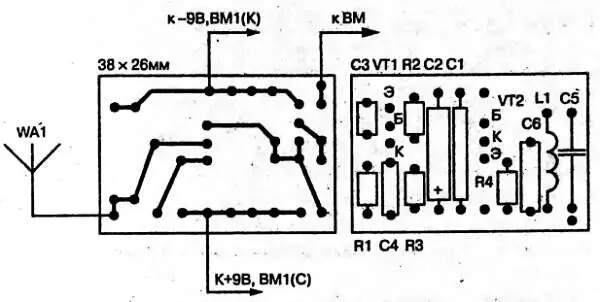

Рис. 13. Размещение элементов схемы радиомикрофона

Картузов А. [10]

Принципиальная схема этого радиомикрофона приведена на рис. 14.

Рис. 14. Принципиальная схема радиомикрофона

Сигнал звуковой частоты с электретного микрофона ВМ1 подается на базу транзистора VT1, который включен по схеме с общим эмиттером и коллекторной нагрузкой R3. Режим транзистора по постоянному току определяется сопротивлением резистора R2, которое подбирается так, чтобы напряжение на коллекторе было вдвое меньше питания. Усиленный сигнал звука через резистор R4 поступает на варикап VD1, входящий в состав колебательного контура L2, С4, VD1. Этот контур определяет значение несущей частоты радиомикрофона, равной 97 МГц. В генераторе высокой частоты используется полевой транзистор VT2, в цепи стока которого установлен второй контур L3, С5. Положительная обратная связь осуществляется за счет паразитной емкости сток-затвор транзистора. С помощью катушки связи L4 колебания высокой частоты поступают в антенну WA1.

Недостатком многих радиомикрофонов является влияние рук оператора на частоту излучаемого сигнала из-за сильной связи антенны с колебательным контуром, определяющим частоту. Здесь это влияние в значительной мере ослаблено. Питается радиомикрофон от одного гальванического элемента G1. Элементы С2, L1, С3 образуют развязывающий фильтр по цепи питания.

Дроссель L1 намотан на оправке диаметром 3 мм проводом ПЭВ диаметром 0,4 мм и содержит 25 витков, индуктивность 0,77 мкГн. Катушки L2 и L3 одинаковые, наматываются на оправке диаметром 5 мм и содержат по 10 витков провода ПЭВ диаметром 0,56 мм, индуктивность 0,45 мкГн. Катушка L4 намотана проводом ПЭВ диаметром 0,4 мм поверх L3 и содержит 2 витка.

Абрамов А. [11]

Использование автором этого радиомикрофона совместно с приемником радиолы «Сириус-311» обеспечило уверенную связь на расстоянии около 50 м. Принципиальная схема радиомикрофона показана на рис. 15.

Рис. 15. Схема радиомикрофона с кварцевой стабилизацией частоты

Сигнал с динамического микрофона ВМ1 подается на вход двухкаскадного усилителя на транзисторах VT1, VT2 с общим эмиттером. Резисторы R2 и R4 — коллекторные нагрузки каскадов, резисторы R1 и R3 определяют режимы транзисторов по постоянному току. Их сопротивления подбираются так, чтобы потенциалы коллекторов находились в указанных на схеме пределах. Постоянная составляющая напряжения вместе с усиленным сигналом звуковой частоты с коллектора VT2 через дроссель L2 поступает на варикап VD1, который входит в состав колебательного контура ZQ1, VD1, С5. Кварцевый резонатор здесь выполняет функцию индуктивности. Генератор высокой частоты 70 МГЦ собран на транзисторе VT3 с положительной обратной связью через конденсатор С7, емкость которого подбирается с учетом максимального тока коллектора. Резисторы R5, R6 задают режим транзистора по постоянному току. После подбора С7, подбирая сопротивление резистора R5, устанавливают ток коллектора равным 25 мА. Дроссели L1 и L2 служат для развязки усилителя звукового сигнала и генератора высокой частоты по цепям питания.
