Детали электронной части инструмента монтируй на плате из листового гетинакса или стеклотекстолита толщиной 1,5–2 мм (рис. 331). После настройки инструмента монтажную плату укрепи с помощью стоек на дне корпуса или акустической доске динамической головки. Для соединения монтажной платы с другими деталями инструмента используй любые монтажные провода с надежным изоляционным покрытием.

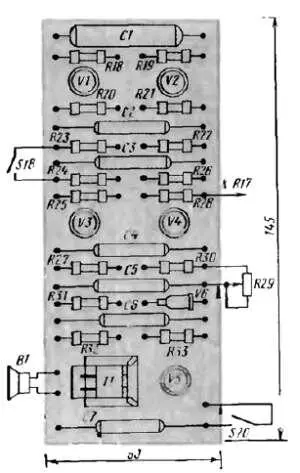

Рис. 331. Монтажная плата

Настройка инструмента заключается в точном подборе сопротивлений резисторов R1-R17 частотозадающей цепи. Генератор вибрато при этом должен быть отключен от генератора тона. Сначала подбери резистор R17. Вместо него временно включи переменный резистор на 5-10 кОм, а между его движком и контактами клавиши — кнопки S17 постоянный резистор сопротивлением 1–1,5 кОм. Изменяя сопротивление переменного резистора, установи на слух по образцовому музыкальному инструменту (рояль, пианино, аккордеон) частоту колебаний задающего генератора, соответствующую звуку «ми» второй октавы. Совпадение частот генератора и музыкального инструмента определяй по отсутствию биений. Затем омметром измерь сопротивление временно включенной цепочки резисторов и вместо них впаяй в частотозадающую цепь постоянный резистор такого же сопротивления. Если такого номинала резистора нет, то необходимое сопротивление составь из двух-трех последовательно или параллельно соединенных резисторов. Точно так же подбирай резистор R16 (клавиша «ре диез» второй октавы), а затем последовательно резисторы R15-R1.

Затем приступай к настройке генератора вибрато на частоту 5–7 Гц. Это достигается подбором емкости конденсатора C1. Но на колебания такой частоты наш слух не реагирует. Поэтому чтобы настроить генератор, придется прибегнуть к осциллографу или делать это по вибрации звуков, издаваемых инструментом. Амплитуду выходного напряжения генератора вибрато, от которого зависит глубина вибрации звука, устанавливай подбором резистора R23.

Если амплитуду вибрации нужно увеличивать, то сопротивление этого резистора уменьшай, и наоборот. В генераторе вибрато амплитуда вибрации возрастает с высотой звука. Поэтому настройку его по амплитуде следует производить при нажатии верхних клавиш инструмента.

Многоголосные ЭМИ не входят в содержание нашей беседы. А если они тебя заинтересуют, то придется обратиться к соответствующей литературе.

К числу электромузыкальных относятся и так называемые адаптеризованные музыкальные инструменты. Слушая выступления эстрадного оркестра, ты, вероятно, обращал внимание на то, что звуки гитары, например, идут не от нее, а от громкоговорителя. Это и есть адаптеризованная гитара. Адаптеризованными могут быть любые другие струнные или клавишные музыкальные инструменты. Но гитара дает наилучший звуковой эффект.

Адаптер — это звукосниматель, электрический датчик. С его помощью звуковые колебания струн или резонатора инструмента преобразуются в электрические колебания той же частоты и после усиления преобразуются головкой громкоговорителя в звуковые колебания воздуха. Адаптеризация не только повышает громкость музыкальных инструментов, но и придает их звучанию новые музыкальные оттенки.

Простейшим датчиком гитары может быть, например, электромагнитная система одного из излучателей головного телефона типа ТОН-1 или ТОН-2, если его мембрану скрепить с резонирующей декой гитары (рис. 332).

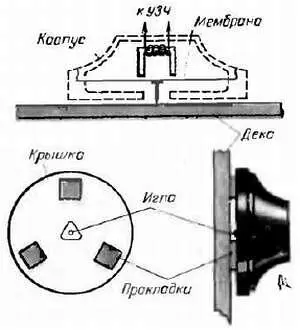

Рис. 332. Телефон в качестве звукоснимателя электрогитары

Колеблясь вместе с декой, мембрана изменяет состояние поля постоянного магнита, что возбуждает в катушке электромагнитной системы телефона переменное напряжение звуковой частоты, которое может быть усилено до необходимой мощности и преобразовано в звук головкой громкоговорителя.

Проверь paбoтy такого звукоснимателя на гитаре. В крышке телефона между отверстиями в ней для прохода звуковых волн сделай лобзиком пропилы, а края получившегося треугольного отверстия выровняй надфилем. К наружной стороне крышки клеем БФ-2 или нитролаком приклей три фетровые или суконные прокладки толщиной 2–3 мм. Эти прокладки будут выполнять роль амортизаторов между декой гитары и корпусом телефона. А чтобы они имели возможно гладкие поверхности, плотно прилегающие к деке инструмента, суши их после нанесения клея под теплым утюгом.
