Аналогично подбирай другие резисторы частотозадающей цепи генератора тона, а затем приступай к овладению технической игры на ЭМИ.

Какие изменения или дополнения можно внести в такое ЭМИ, названное мною звучащей клавиатурой? В нем вместо микросхемы К155ЛАЗ можно использовать аналогичную ей микросхему Л133ЛАЗ, К176ЛА7. При этом никаких изменений в схему вносить не надо.

Может случиться, что у тебя не окажется фольгированного стеклотекстолита или гетинакса. В таком случае основой клавиатуры может быть пластинка органического стекла, на которую ты наклеишь полоски медной фольги. Для монтажа микросхемы, выключателя питания и электролитического конденсатора фольга не обязательна.

Следует иметь в виду, что с понижением напряжения источника питания частота колебаний генератора, а значит и тон звука ЭМИ, несколько изменяется. Но по мере разрядки батареи соотношение между смежными тональными частотами в основном сохраняется, что практически не сказывается на исполняемой мелодии. А чтобы частота тонального генератора не изменялась, питать ЭМИ надо от источника стабилизированного напряжения или от четырех элементов 343, соединенных последовательно, но через параметрический стабилизатор напряжения, в котором можно использовать стабилитрон КС139А или КС147А.

Звучания клавиатура может стать твоим подарком младшему брату или сестре, а ты займешься постройкой более сложного электромузыкального инструмента.

Общее представление об устройстве и работе этого сравнительно несложного одноголосного ЭМИ дает структурная схема, изображенная на рис. 328, а . В нем, как и во многих подобных ему одноголосных инструментах, два генератора: генератор тона, частота колебаний которого управляется клавиатурой, и генератор вибрато, частота колебаний которого практически постоянна и не превышает нескольких герц. Колебания генератора вибрато модулируют колебания генератора тона; модулированные колебания усиливаются и преобразуются динамической головкой В в звуковые колебания. Благодаря генератору вибрато звук инструмента становится вибрирующим, что делает его более приятным для слуха.

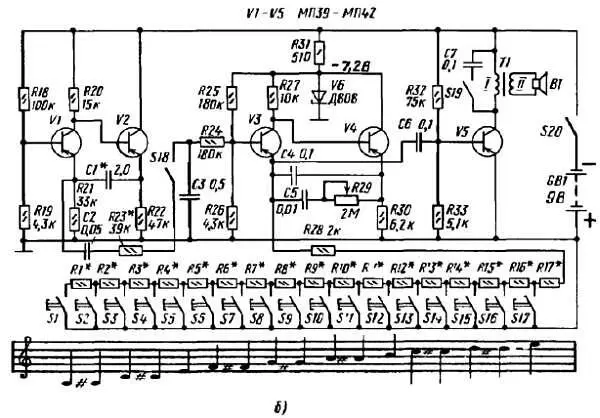

Принципиальная схема электронной части такого ЭМИ показана на рис. 328, б .

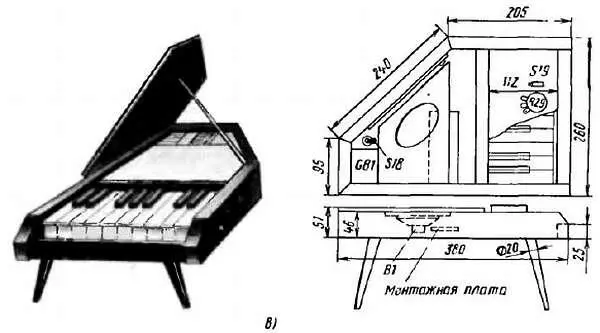

Рис. 328. Структурная ( а) и принципиальная ( б)схемы и конструкция ( в) электронного рояля

Генератор тона, в котором работают транзисторы V3 и V4, представляет собой разновидность несимметричного мультивибратора, генерирующего колебания пилообразной формы. Полный диапазон частот такого генератора может достигать четырех октав. Здесь же частота его колебаний изменяется скачкообразно при замыкании контактов клавишных переключателей S1-17, включающих в цепь эмиттера транзистора V3 резисторы R1-R17. Эти резисторы, сопротивления которых подбирают опытным путем во время настройки инструмента, образуют частотозадающую цепь генератора тона.

В частотозадающей цепи семнадцать резисторов, значит, на такое же число фиксированных частот может быть настроен и генератор тона. В нашем случае — от частоты звука «до» первой октавы до частоты звука «ми» второй октавы. Поскольку резисторы соединены между собой последовательно, фиксированная частота колебаний генератора определяется теми резисторами, которые включены в эмиттерную цепь транзистора V3. Если, например, замкнуты контакты S16, частота генератора определяется только суммарным сопротивлением резисторов R16, R17 и R28. При этом замыкание любых других, расположенных слева (по схеме) от уже замкнутых контактов, не изменяет сопротивления частотозадающей цепи и, следовательно, частоты генератора тона.

Колебания генератора тона, снимаемые с эмиттера его транзистора V3, через конденсатор С6 подаются в цепь базы транзистора V5 усилителя 3Ч.

Конденсатор С5 и переменный резистор R29, соединенные между собой последовательно и подключенные параллельно конденсатору С4 образуют цепь, с помощью которой можно осуществлять общую подстройку всех фиксированных частот генератора в пределах полутона.

Чтобы частоты генератора тона были устойчивы и не «плавали» с изменениями напряжения источника тока, в цепь питания его транзисторов включен стабилитрон V6. Он постоянно поддерживает напряжение питания генератора около 7,2 В (в зависимости от напряжения стабилизации используемого стабилитрона), а избыточное напряжение батареи GB1 гасит резистор R31.
