Это первая октава. Она начинается со звука «до» и кончается звуком «си». Вверх от этой октавы (на рже. 324 — вправо) идет вторая октава, за ней третья, четвертая и неполная пятая октавы, а вниз (на рис. 324 — влево) — малая октава, большая октава, контроктава и несколько клавишей субконтроктавы. Всего, таким образом, более семи октав, охватывающих диапазон звуковых частот примерно от 25 до 4000–4500 Гц. Фактически же верхний участок диапазона звуковых колебаний, возбуждаемых пианино или роялем, значительно больше — за счет гармоник звуковых колебаний основных частот.

В каждой октаве двенадцать клавиш. Из них семь белых, соответствующих звукам «до», «ре», «ми», «фа», «соль», «ля» и «си» и пять черных, соответствующих звукам «до диез» («ре бемоль»), «ре диез» («ми бемоль»), «фа диез» («ля бемоль») и «ля диез» («си бемоль»). Струна каждой клавиши настроена на строго определенную частоту колебаний. На рис. 324 частоты колебаний струн первой октавы указаны на клавишах и возле них. Посмотри на эти цифры. По ним можно судить о частотах звуков любой другой октавы. Ведь частоты звуков каждой октавы в два раза больше или меньше частот звуков соседней. Так, например, частота звука «си» первой октавы в два раза больше частоты звука «си» малой октавы, а частота звука «до» первой октавы в два раза меньше частоты звука «до» второй октавы.

При настройке музыкальных инструментов за эталон принят звук «ля» первой октавы. Частота колебаний вибраторов, создающих этот звук, равна 440 Гц. Подсчитай, какова должна быть частота «ля» других октав звукового диапазона.

Источником звука может быть головка громкоговорителя, к которой подводится переменное напряжение, например от генератора звуковой частоты. А если частоту колебаний этого генератора изменять плавно или скачкообразно? Тогда также плавно или скачкообразно будет изменяться высота звука, создаваемого головкой громкоговорителя. Этот принцип и лежит в основе работы электромузыкальных инструментов.

Структурная схема этого исторического электромузыкального инструмента показана на рис. 325.

Рис. 325. Структурная схема терменвокса

Он состоит из двух генераторов, смесителя и усилителя 3Ч, на выход которого включена головка громкоговорителя. Частота генератора Г1 фиксированная, например 100000 Гц, частота генератора Г2 может плавно изменяться в пределах, например, от 100050 Гц до 105000 Гц. Колебания обоих генераторов подают на вход смесителя. На выходе смесителя образуются колебания, частота которых зависит от настройки контура генератора Г2 и может изменяться в довольно широких пределах. Для нашего примера наивысшая звуковая частота будет 105000 — 100000 = 5000 Гц, а наинизшая 100050 — 100000 = 50 Г'ц, т. е. она может изменяться от 50 Гц до 5 кГц. После усиления головка громкоговорителя преобразует колебания этих частот в звуки соответствующих им высот.

Исполнитель музыкального произведения изменением расстояния ладони руки относительно антенны-штыря изменяет частоту генератора с плавной настройкой. Антенна подключена к колебательному контуру этого генератора. Ладонь руки и антенна в данном случае являются ни чем иным, как обкладками конденсатора, емкость которого изменяется в зависимости от расстояния между ними. А поскольку этот «конденсатор переменной емкости» вместе с антенной подключен к колебательному контуру генератора, частота его изменяется. Это — главное в инструменте, созданном более 60 лет назад Л. С. Терменом .

Разумеется, что в этом инструменте есть узлы, позволяющие изменять тембр и громкость звука — все то, что заставляет звук «жить».

Терменвокс представляет собой относительно сложное радиотехническое устройство. Но главная сложность заключается не в конструкции, а в технике игры на этом инструменте. Не всякий музыкант может хорошо исполнять на нем произведения композиторов. И именно поэтому, на мой взгляд, тебе нецелесообразно только ради интереса браться за конструирование терменвокса, отвечающего высоким требованиям музыкального искусства.

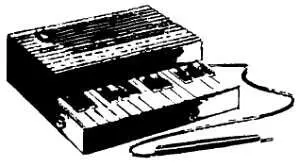

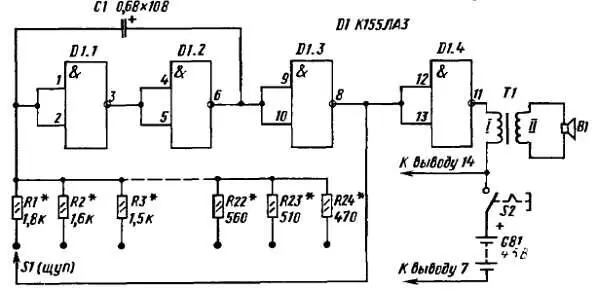

Вначале для практического знакомства с электромузыкальными инструментами (ЭМИ) можно сделать простейшее одноголосное электронное устройство, внешний вид и схема которого показаны на рис. 326.

Рис. 326. Внешний вид и схема простейшего ЭМИ
