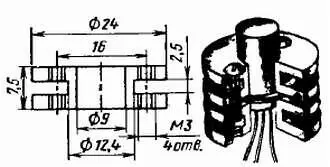

Рис. 321. Теплоотводящий радиатор транзистора выходного каскада

Он состоит из двух ребристых дисков, выточенных на токарном станке из дюралюминий. Стянутые вместе винтами М3 (в верхнем диске отверстия диаметром 3,2 мм для винтов не имеют резьбы), они плотно зажимают между собой выступающий поясок транзистора.

Монтажные платы обоих каналов усилителя скреплены вместе, наподобие этажерки, с помощью двух стяжек. Сетевой трансформатор Т1 и конденсаторы фильтра выпрямителя С5 жестко укреплены на нижней стенке корпуса, выпрямительный блок V12 — на стойке возле трансформатора, выключатель питания (тумблер МТ-1) и переменные резисторы — на передней, а держатель предохранителя типа ДПВ с плавким предохранителем на ток 0,25 А и гнездовые части входного и выходных разъемов — на задней стенке корпуса.

Все постоянные резисторы типа MЛT-0,5, переменные резисторы R1 и R7 — СП-I, электролитические конденсаторы — К50-6. Гнездовая часть разъема X1 — типа СГ-5, разъемов Х2 и ХЗ СГ-З. Нумерация выводных контактов разъемов указана на принципиальной схеме.

Полевые транзисторы КП103Е можно заменить аналогичными им транзисторами КП103Ж, транзисторы МП37Б — транзисторами МП37А со статическим коэффициентом передачи тока h 21Э не менее 25, ГТ402Б и ГТ404Б соответственно на ГТ402А и ГТ404А или (что лучше) на ГТ402Г и ГТ404Г. В блоке питания выпрямительный блок КЦ402Е можно заменить четырьмя диодами серии Д226 или Д7 с любым буквенным индексом, включив их по мостовой схеме. А смонтировать их можно на гетинаксовой пластинке.

Сетевой трансформатор Т1 блока питания самодельный, его можно выполнить на магнитопроводе ШЛ16х20 мм. Первичная обмотка I рассчитана на напряжение сети 220 В и содержит 2200 витков провода ПЭВ-1 0,2 вторичная — 180 витков провода ПЭВ-1 0,67. Можно применить унифицированный трансформатор ТН32 127/220-50 или другой трансформатор, понижающая обмотка которого рассчитана на напряжение 18–20 В при токе не менее 0,4 А.

Головки В2 и ВЗ громкоговорителя левого канала, а также В4 и В5 правого капала типа 1ГД-40Р или подобные им динамические головки мощностью 1 Вт. Головки надо смонтировать в дощатых или фанерных ящиках (как громкоговоритель переносной радиолы, причем звуковые катушки головок громкоговорителей должны быть включены синфазно.

Включив питание, сразу же измерь напряжение на выходе выпрямителя (на конденсаторе С5). Оно, в зависимости от данных вторичной обмотки трансформатора, может быть несколько больше или, наоборот, меньше. Запомни это значение, затем подбором резисторов R2 и R8 установи на эмиттерах выходных транзисторов (относительно общего заземленного провода) напряжения, равные половине напряжения на выходе выпрямителя.

После этого ко входу усилителя подключи стереофонический звукосниматель и, проигрывая грампластинку, проверь на слух качество звуковоспроизведения и плавность регулирования громкости в каждом канале. При одинаковых положениях движков переменных резисторов R1 и R7 громкость звука в громкоговорителях обоих каналов должна быть примерно одинаковой и плавно нарастать при вращении ручек резисторов в направлении движения часовой стрелки.

Как я уже сказал, головки в громкоговорителе должны быть включены синфазно. Проверить синфазность включения можно следующим способом. Смотря на диффузоры обеих головок, кратковременно подключи к штырькам 1 и 2 соединительной вилки разъема батарею 3336Л. В момент подключения батареи диффузоры обеих головок громкоговорителя должны перемещаться в одну и ту же строну — вперед или, наоборот, втягиваться в их магнитные системы. Если будет так, значит, они работают синфазно. При перемещении диффузоров в момент подключения батареи в разные стороны поменяй местами соединительные проводники одной из головок.

В то же время громкоговорители обоих каналов должны быть включены синфазно. Это значит, что при одной и той же полярности источника сигнала диффузоры их головок должны перемещаться в одну сторону. Проверяй это также с помощью батареи 3336Л. Если при одной и той же полярности подключения батареи диффузоры головок одного громкоговорителя перемещаются в одну сторону, а диффузоры головок второго громкоговорителя в другую, то поменяй местами подключение соединительных проводов на штепсельной вилке разъема одного из громкоговорителей.
