Стереотелефоны В2 и В3 типа ТДС-1 (телефоны электродинамические стереофонические) или самодельные, о возможной конструкции которых я расскажу чуть позже.

Пары транзисторов V1 и V5, V2 и V6, а также транзисторы V3, V4 и V7, V8 желательно отобрать с возможно близкими параметрами h 21Э . В выходных каскадах германиевые транзисторы МП38А можно заменить на кремниевые КТ315Б, а МП42 на КТ361Б. Но в этом случае сопротивление резистора R6, подбираемого при налаживании, должно быть значительно больше.

Каналы усилителя налаживай раздельно. Предположим, первым будет левый канал. В таком случае обесточь транзисторы правого канала усилителя, подключи к выходу телефоны, движок резистора R1 поставь в крайнее нижнее (по схеме) положение, а параллельно разомкнутым контактом выключателя питания S1 подключи миллиамперметр, чтобы измерить общий ток, потребляемый левым каналом усилителя. Этот ток не должен быть больше 12–15 мА. Значительно больший ток будет указывать на возможную ошибку в монтаже или чрезмерно большое сопротивление резистора R6. Затем, включив питание тумблером S1, подбором резистора R5 установи на эмиттерах транзисторов V3 и V4 (в точке симметрии) напряжение 4,5 В, т. е. равное половине напряжения батареи питания, а подбором резистора R6 — ток покоя в коллекторной цепи транзистора V3, равный 3–4 мА.

При замене резистора R6 источник питания выключай, иначе транзисторы V3 и V4 могут оказаться поврежденными из-за теплового пробоя р-n переходов. После этого подбором резистора R2 установи на эмиттере транзистора V1 напряжение, также равное половине напряжения источника питания. Если теперь движок переменного резистора R1 установить в крайнее верхнее (по схеме) положение и пальцем коснуться его вывода, в телефоне появится значительный звук низкой тональности.

Когда точно так же наладишь правый канал усилителя, подключи к его входу звукосниматель и проиграй грампластинку со стереофонической записью музыкального произведения. При вращении ручек переменных резисторов R1, R8 в противоположные стороны, звук будет появляться и нарастать то в левом, то в правом телефоне. При стереобалансе резисторами звук воспринимается как объемный. В этом и заключается преимущество стереоэффекта перед монофоническим звуковоспроизведением звука. Корпус готового усилителя можно покрасить серой нитроэмалью или оклеить декоративной поливинилхлоридной пленкой.

Теперь о стереотелефонах. К сожалению, в магазинах, торгующих радиотоварами, промышленные стереотелефоны ТДС-1 бывают пока что редко, а спрос на них непрерывно растет. И если тебе не удастся приобрести их, то придется конструировать подобные стерео телефоны самому.

В популярной радиотехнической литературе и, в частности, в журнале «Радио» описано немало разных по сложности любительских стереотелефонов, конструируемых на базе малогабаритных широкополосных динамических головок прямого излучения или электродинамических микрофонах. Расскажу тебе о наиболее простой, на мой взгляд, конструкции стереотелефонов, предложенной минским радиолюбителем Е. Мицкевичем.

Внешний вид этих стереотелефонов показан на рис. 316, а детали одного из излучателей и конструкция оголовья — на рис. 317.

Рис. 316. Самодельные стереофонические головные телефоны

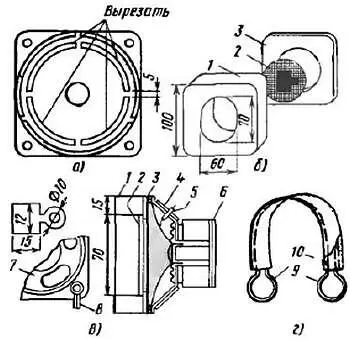

Рис. 317. Детали излучателей головных телефонов

В качестве излучателей использованы динамические головки 1ГД-39Е со звуковыми катушками сопротивлением 8 Ом. Чтобы улучшить звучание телефонов на низших частотах звукового диапазона, каждую головку необходимо доработать — аккуратно вырезать лезвием безопасной бритвы большую часть гофра, оставив лишь четыре полоски шириной по 5 мм (рис. 317, а ). Эти полоски следует пропитать смазкой ГОИ-54П или вазелином. Для большей гибкости подвески диффузора можно еще подрезать центрирующую шайбу головки, сделав в ней скальпелем четыре таких же надреза, как в диффузоре. Затем из головок надо осторожно удалить держатели выводов звуковых катушек и отпаять их контактные лепестки.

Для каждой головки вырежь из кожи кольцо 4 (рис. 317, в ) с внутренним диаметром 50 мм и наружным 98 мм и заклей им сзади отверстия диффузородержателя 7 . В кольце в том месте, где были держатели лепестков, проделай два отверстия под выводы звуковой катушки. Позже к выводам звуковой катушки припаяешь соединительный шнур и вставишь в эти отверстия трубочки 5 из изоляционного материала.
