Устройство состоит из двух усилителей 3Ч (УЗЧ-1, УЗЧ-2), на входы которых поступают сигналы от звукоснимателя В1, и двух телефонов, подключенных к выходам усилителей; УЗЧ-1 и телефон В2 образуют левый канал, а УЗЧ-2 и телефон ВЗ — правый канал стереофонического устройства.

Принципиальную схему возможного варианта такого устройства, рассчитанного на совместную работу с пьезокерамическим звукоснимателем и низкоомными головными или самодельными стереотелефонами, ты видишь на рис. 314.

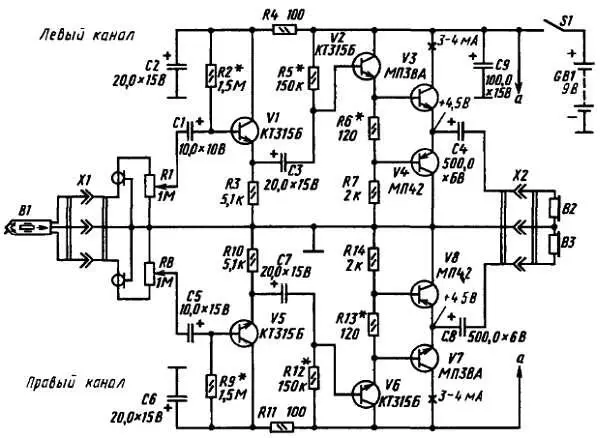

Рис. 314. Принципиальная схема стереоусилителя

Общий заземленный проводник цепей питания делит ее на две симметричные части. Детали верхней части схемы образуют левый канал, а детали нижней части — правый канал стереофонического устройства. Таким образом, его основу составляют два идентичных усилителя с самостоятельными входами и выходами. Общими являются только звукосниматель В1, батарея питания GB1 и конденсатор С9, шунтирующий батарею по переменному току.

Поскольку оба канала стереоусилителя совершенно одинаковы, то разберем работу лишь одного из них, например левого. Сигнал от звукоснимателя через разъем X1 поступает на переменный резистор R1, выполняющий функцию регулятора громкости, а от него через конденсатор С1 на базу транзистора V1 первого каскада усилителя. Усилитель трехкаскадный на транзисторах разной структуры: V1-V3 — n-p-n , V4 — р-n-р .

Все транзисторы, в том числе и транзисторы двухтактного выходного каскада, включены по схеме ОК, т. е. работают эмиттерными повторителями. В целом, таким образом, он является усилителем мощности.

С резистора R3, являющегося нагрузкой транзистора V1 первого каскада, сигнал через конденсатор С3 поступает на базу транзистора V2 второго каскада, а с его нагрузочного резистора R7 — непосредственно на базы транзисторов V3 и V4 третьего, двухтактного каскада. Усиленный по мощности сигнал через конденсатор С4 подается к телефону В2 и преобразуется им в звук.

Режим работы транзистора первого каскада устанавливают подбором резистора R2, режимы транзисторов двух других каскадов — подбором резистора R5. Подбором резистора R6, являющегося частью нагрузки транзистора V2, устраняют искажения типа «ступенька». Резистор R4 и конденсатор С2 образуют ячейку развязывающего фильтра, предотвращающую возбуждение усилителя.

Напряжение сигнала, развиваемого на низкоомном телефоне (8—10 Ом), не превышаем напряжения, поступающего на вход усилителя от звукоснимателя. Но сигнал в тысячи раз усилен по мощности, поэтому телефон звучит достаточно громко.

Точно так работает и правый канал этого в общем-то простого стереоусилителя.

Резисторы R1 и R4 на входе усилителя являются не только регуляторами громкости. С их помощью, кроме того, устанавливают одинаковые уровни сигналов на выходах каналов, т. е., как говорят, осуществляют стереобаланс. Без стереобаланса эффект объемности звучания стереозаписи пропадает.

Источником питания устройства служат две батареи 3336JT, соединенные последовательно. Ток, потребляемый от них обоими каналами усилителя, не превышает 25–30 мА. Работоспособность усилителя сохраняется при снижении напряжения батареи до 6 В.

Все детали и узлы усилителя, включая и батарею питания, можно разместить в корпусе из двух дюралюминиевых пластин, согнутых наподобие буквы П (рис. 315).

Рис. 315. Размещение деталей и блоков усилителя в корпусе и его монтажная плата

П-образная крышка, скрепленная двумя винтами с основанием такой же формы, образует коробку с внешними размерами 150х110х50 мм. Переменные резисторы R1, R8 и гнездовая часть входного разъема X1 находятся на передней стенке, а гнездовая часть выходного разъема Х2 и выключатель питания S1 — на задней стенке основания. Монтажная плата усилителя и батарея питания укреплены на горизонтальной площадке основания, снизу которой прикреплены резиновые ножки.

Монтаж деталей на плате может быть навесным или печатным — все зависит от твоего желания и наличия деталей.

Переменные резисторы R1 и R8 типа СП-I группы А или В (должны быть одинаковыми), постоянные резисторы — МЛТ-0,125 или МЛ Т-0,25. Электролитические конденсаторы типа К50-6; выключатель питания S1 — тумблер ТВ2-1.
