Воспроизведение стереофонической грамзаписи осуществляется с помощью стереофонического звукоснимателя и двух усилителей 3Ч с самостоятельными громкоговорителями, расположенными перед слушателем на некотором расстоянии один от другого.

Левый (от слушателей) громкоговоритель — громкоговоритель левого канала звуковоспроизведения, правый — громкоговоритель правого канала.

Музыкальные инструменты или солисты, являющиеся источниками звуковых колебаний, находятся на разных расстояниях от микрофонов, поэтому и сила их звучания в громкоговорителях различная. Звуковые колебания, кроме того, доходят до микрофонов хотя и с небольшой, но все же с разной задержкой по времени. В результате у слушателя создается представление не только о пространственном расположении источников звуков, но и их перемещении. Так, например, если солист во время исполнения песни передвигается по сцене, приближаясь то к одному, то к другому микрофону, то и сила звучания его голоса в громкоговорителях изменяется. А это создает иллюзию перемещения голоса солиста в пространстве между громкоговорителями. В том случае, когда солист находится на разных расстояниях от микрофонов и создаваемые им звуковые колебания с одинаковой силой воздействуют на оба микрофона, то его голос звучит между громкоговорителями.

Однажды мне довелось послушать хорошую стереофоническую запись, сделанную на автодроме. Помню: где-то справа появляется звук работающего двигателя автомобиля. Нарастая, звук прямо передо мной становится рокочущим и, быстро затухая, уносится влево. Долго, видимо, я не забуду этот стереоэффект движущегося с огромной скоростью гоночного автомобиля. Вот что такое стереофония.

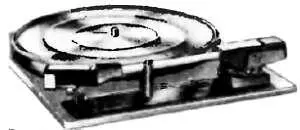

Что надо иметь для воспроизведения стереофонической грамзаписи? Прежде всего — электропроигрывающее устройство со стереофоническим звукоснимателем, например типа ПЭПУ-52С. Внешний вид звукоснимателя с тонармом, установленным на таком ЭПУ, показан на рис. 311.

Рис. 311. Внешний вид пьезокерамического стереофонического звукоснимателя с тонармом

Сам звукосниматель — пьезокерамический. Он находится в передней головке тонарма. Тонарм со звукоснимателем опускают на вращающуюся грампластинку с помощью рычажка, находящегося под ним.

Звуковая канавка стереофонической грампластинки «хранит» двухканальную запись звука: правого и левого каналов. Звуковые бороздки каналов нанесены раздельно на стенки канавки под углом 45° к плоскости грампластинки. Для воспроизведения записи обоих каналов стереофонический звукосниматель имеет два акустических элемента с одной общей иглой, вырабатывающие раздельные сигналы обоих каналов.

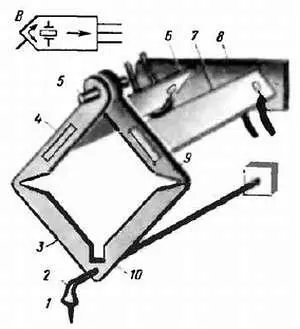

Упрощенное устройство пьезокерамического механизма стереофонического звукоснимателя изображено на рис. 312.

Рис 312. Устройство и графическое изображение пьезокерамического стереофонического звукоснимателя

В нем, как видишь, два пьезоэлемента: 6 — элемент правого канала, 7 — элемент левого канала. Задними (по схеме) концами пьезоэлементы неподвижно укреплены на стойке 8 , а передними — в тягах 4 и 9 , которые могут смещаться относительно оси 5 . В свою очередь эти тяги эластично связаны с тягами 3 и 10 , а через них — с рычагом иглодержателя 2 с иглой 1 .

Во время проигрывания грампластинки рычаг иглодержателя колеблет тяги из стороны в сторону вокруг оси 5 и изгибает пьезоэлементы. При этом они создают раздельные для каждого канала низкочастотные сигналы, которые усиливаются «своими» усилителями 3Ч и преобразуются в звук их громкоговорителями.

Характерная особенность в символике графического обозначения пьезокерамического звукоснимателя — две взаимно перпендикулярные стрелки и три вывода; средний вывод является общим для сигналов обоих каналов.

Практическое знакомство с сущностью и способами воспроизведения стереофонической грамзаписи можно начать с конструирования сравнительно простого устройства, выполненного по структурной схеме, приведенной на рис. 313.

Рис. 313. Структурная схема усилителя для воспроизведения стереофонических грамзаписей на головные телефоны
