Тщательно проверь все соединения по принципиальной схеме. Если ошибок в монтаже нет, то подключи к выходу генератора головные телефоны и включи питание — в телефонах услышишь звук, тональность которого можно изменять переменным резистором R1, а громкость — переменным резистором R2.

Определенный практический интерес представляет двух тональный генератор который можно использовать, например, в качестве квартирного звонка. Такой звуковой автомат (рис. 306) состоит из трех генераторов, включаемых вызывной кнопкой S1. В первом из них работают элементы D1.1, D1.2 и D1.4, во втором — D1.3, D2.1 и D2.2, в третьем — D2.3, D2.4 и D2.2. Элемент D2.2, таким образом, является общим для второго и третьего генераторов, которые, в свою очередь, управляются первым генератором.

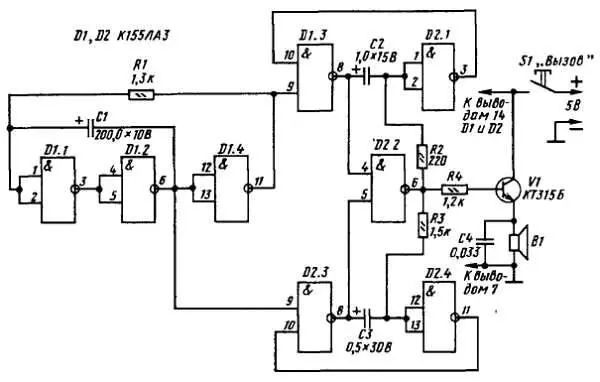

Рис. 306. Схема двухтональной сирены

Принцип работы всех генераторов аналогичен действию предыдущих, но частота пульсаций первого генератора составляет 0,7–0,8 Гц, частота второго около 600 Гц, третьего примерно 1000 Гц. Частота импульсов первого генератора, выполняющего функцию электронного переключателя, определяется в основном емкостью конденсатора С1, а частоты второго и третьего генераторов, являющихся тональными, емкостями соответствующих им конденсаторов С2 и С3 и резисторов R2 и R3. Когда нажата вызывная кнопка S1 и, следовательно, подано напряжение питания на микросхемы, импульсы переключающего генератора включают (со сдвигом фазы на 180°) тональные генераторы. При этом на выводе 6 элемента D2.2 периодически, с частотой переключающего генератора, появляются колебания то второго, то третьего тональных генераторов. Эти колебания усиливаются транзистором V1 и динамической головкой В1 преобразуются в как бы переливающийся и изменяющий свою тональность звук. Резистор R4 ограничивает ток базы транзистора V1.

Детали звонка можно печатным или навесным методом смонтировать на плате размерами 65х30 мм (рис. 307) и вместе с источником питания (четыре аккумулятора Д-0,1 или батарея 3336Л) разместить в пластмассовой коробке.

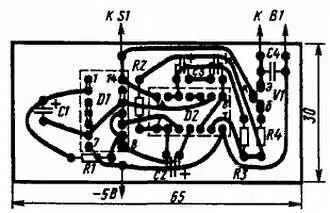

Рис. 307. Монтажная плата двухтональной сирены

Все электролитические конденсаторы типа К50-6. Конденсатор С3 составлен из двух, соединенных последовательно конденсаторов емкостью по 1 мкФ, но он может быть бумажным емкостью 0,5 или 0,47 мкФ. Резисторы — MЛT. Динамическая головка мощностью 0,1–0,5 Вт со звуковой катушкой сопротивлением 8-10 Ом.

Если детали исправны и нет ошибок в монтаже, звонок начинает работать сразу же после нажатия вызывной кнопки, включающей питание. Установить желательную тональность звучания можно подбором конденсаторов и резисторов тональных генераторов. Чтобы при подборе этих деталей удлинить интервалы времени включения тональных генераторов, параллельно конденсатору С1 переключающего генератора можно подключить конденсатор емкостью в несколько тысяч микрофарад.

Если двухтональный генератор будет использоваться в электронных играх или игрушках с длительной подачей звуковых сигналов, то транзистор КТ315 усилителя мощности следует заменитъ кремниевым n-р-n транзистором средней мощности, например КТ603 или КТ608 с любым буквенным индексом.

Во всех устройствах, о которых я рассказал тебе в этой части беседы, микросхему К155ЛА3 можно заменить микросхемой К133ЛА3 из серии К133 или К158ЛА3 из серии К158. При этом никаких изменений в схеме делать не надо, так как эти микросхемы как и К155ЛА3, содержат по четыре элемента 2И-НЕ с таким же расположением выводов.

В заключение хочу рассказать еще об одном способе использования логических элементов, правда, несколько необычном для них. Дело в том, что элементы некоторых цифровых микросхем при охвате их глубокими отрицательными обратными связями могут работать как усилители сигналов, например микросхема К176ЛЕ5 из серии К176, на базе которой можно собрать миниатюрный приемник прямого усиления.

Принципиальная схема такого приемника, разработанного радиолюбителями В. Смирновым и В. Стрюновым из г. Андропов Ярославской области, приведена на рис. 308.

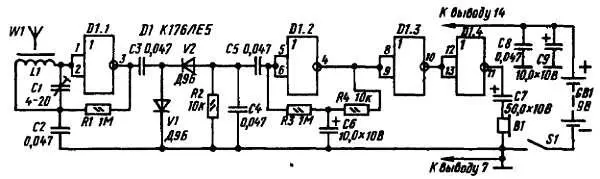

Рис. 308. Схема приемника прямого усиления на логической микросхеме
