Используемая в нем микросхема К176ЛЕ5 содержит четыре самостоятельных элемента 2ИЛИ-НЕ (обозначают символом 1 внутри прямоугольника), в которых работают полевые транзисторы. Корпус этой микросхемы такой же, как у микросхем серии К155.

Приемник рассчитан на прием программ одной местной или отдаленной мощной радиовещательной станции, работающей в диапазоне СВ или ДВ. Его колебательный контур образуют катушка L1 магнитной антенны W1 и подстроечный конденсатор С1. Сигнал радиостанции, на частоту которой контур настроен, усиливается элементом D1.1.

Резистор R1 создает между выходом и входом элемента отрицательную обратную связь по постоянному напряжению, обеспечивая ему работу в режиме усиления. Конденсатор С2 устраняет отрицательную обратную связь по переменному напряжению, снижающую усиление радиочастотного каскада.

С вывода 3 элемента D1.1 усиленный сигнал поступает через конденсатор С3 на детектор, диоды V1 и V2 которого включены по схеме удвоения напряжения выходного сигнала. С резистора R2, являющегося нагрузкой детектора, сигнал звуковой частоты подается через конденсатор С5 на вход трехкаскадного усилителя 3Ч на элементах D1.2-D1.4 и далее телефоном В1 преобразуется в звук.

В каскад на элементе D1.2 введена отрицательная обратная связь по постоянному напряжению, создаваемая резисторами R4 и R3, благодаря чему на выходе этого элемента устанавливается напряжение, равное половине напряжения источника питания. Это напряжение достаточно стабильно, поэтому подобные цепочки резисторов в последующие каскады усилителя 3Ч приемника не введены. Обратная связь по переменному напряжению устраняется конденсатором С6. Конденсаторы С8 и С9, шунтирующие источник питания по высшим и низшим частотам, предотвращают возбуждение приемника из-за возможных паразитных связей между каскадами через общий источник питания.

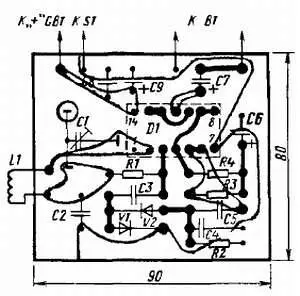

Печатная плата приемника, выполненная из фольгированного материала, и соединения деталей на ней показаны на рис. 309.

Рис. 309. Плата приемника

Все резисторы типа МЛТ. Подстроенный конденсатор С1 — КПК-М, электролитические конденсаторы С6, С7 и С9 — К50-6, остальные конденсаторы любые малогабаритные. Источником питания может быть батарея «Крона» или аккумуляторная батарея 7Д-0.1.

Для магнитной антенны потребуется отрезок ферритового стержня марки 400НН или 600НН диаметром 8 мм и такой длины, чтобы он вместе с платой и источником питания уместился в подходящем корпусе приемника. В зависимости от длины стержня, контурная катушка L1, рассчитанная на прием радиостанции, работающей в наиболее длинноволновом участке диапазона ДВ, может содержать до 800–900 витков провода ПЭВ-1 0,07-0,1. Для уменьшения внутренней емкости катушки наматывают ее 5–7 секциями по равному числу витков в каждой, располагая секции по всей длине ферритового стержня.

Для диапазона СВ число витков контурной катушки может быть 200–300. Но учти: на частотах более 1 МГц (длина волны 300 м) чувствительность приемника сильно снижается из-за уменьшения усилительных свойств элемента D1.1, работающего в радиочастотном каскаде.

Нагрузкой приемника может быть миниатюрный ушной телефон ТМ-4, капсюль ДЭМ-4м или один из излучателей низкоомного головного телефона ТА-56 м.

Настройка приемника заключается только в подборе числа витков контурной катушки, соответствующего длине волны выбранной станции. Делай это гак же, как при налаживании транзисторных приемников. Если наибольшая емкость подстроечного конденсатора С1 окажется недостаточной для точной настройки контура на частоту станции, параллельно ему можно подключить слюдяной или керамический конденсатор емкостью до 100 пФ.

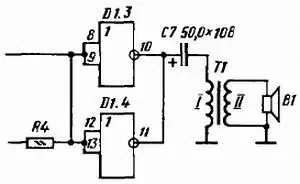

Если радиовещательная станция находится неподалеку от места приема, каскады приемника могут перегружаться из-за большого уровня его сигнала, отчего звук станет искаженным. В этом случае выходной каскад приемника следует смонтировать по схеме, приведенной на рис. 310. Приемник станет громкоговорящим.

Рис. 310. Вариант выходного каскада приемника

Трансформатор Т1 — выходной трансформатор любого малогабаритного транзисторного приемника (используется одна половина его первичной обмотки), а динамическая головка В1 — любая малогабаритная мощностью 0,1–0,5 Вт со звуковой катушкой сопротивлением 6-10 Ом.
