Из такой же кожи или кожезаменителя вырежь еще два кружка 6 по диаметру магнитов головок и наклей их на магниты с наружной стороны. После этого займись акустическим оформлением головок, от которого также зависит качество звучания будущих стереофонических головных телефонов. Из фанеры толщиной 4–5 мм вырежь основание 3 точно по контуру диффузородержателя (рис. 317, б ), а в центре основания выпили лобзиком отверстие диаметром 60 мм. Декоративную решетку 2 диаметром 70 мм сделай из любого перфорированного материала, например из радиоткани или тонкой металлической сетки, и приклей ее к основанию.

Далее из мягкой пористой резины или поролона толщиной 25 мм вырежь амбюшуры 1 . Для лучшего прилегания телефонов к ушам отверстия в амбюшурах должны иметь форму эллипса. Основание скрепи с диффузоре держателем 7 шурупами (рис. 317, в ). Для крепления соединительного проводника на корпусе головки сделай из жести держатель 8 . Затем к основанию приклей амбюшур. Оголовье 9 (рис. 317, г ) сделай из сталистой проволоки толщиной 2–3 мм. Верхнюю часть оголовья проложи поролоном 10 или войлоком и обшей кожей, предварительно пропустив внутрь обшивки соединительные проводники.

Для подключения стереотелефонов к выходу усилителя на конце соединительных проводников телефонов должен быть штепсель, соответствующий гнездовой части выходного разъема Х2 усилителя. В таких стереотелефонах вместо головок 1ГД-39Е можно использовать головки 1ГД-50, обладающие более широкой частотной характеристикой. Качество звучания головных телефонов при этом улучшится.

Впрочем, для самодельных стереотелефонов пригодны многие другие малогабаритные динамические головки со звуковыми катушками сопротивлением 8-10 Ом, например 0,2ГД-1, 0,5ГД-20. Надо только по возможности смягчить подвески диффузоров головок, чтобы улучшить звучание телефонов на низких частотах, и выполнить акустическое оформление, соответствующее используемым головкам.

Опыт сборки и налаживания аппаратуры для индивидуального прослушивания стереофонических грамзаписей на головные телефоны поможет тебе перейти к конструированию более мощного усилителя для громкого воспроизведения стереозаписей.

В принципе для воспроизведения стереофонической грамзаписи на громкоговорители можно использовать два одинаковых усилителя 3Ч, обладающих чувствительностью 100–200 мВ и выходной мощностью 1–3 Вт. Целесообразнее, однако, конструировать двухканальный усилитель, рассчитанный на совместную работу с пьезокерамическим звукоснимателем ЭПУ.

Рекомендую тебе сравнительно простой стереофонический усилитель, разработанный радиолюбителем Г. Крыловым из подмосковного города Пущино. Этот усилитель я называю простым потому, что в нем мало транзисторов и отсутствуют некоторые узлы и детали, характерные для многих любительских и промышленных стереофонических усилителей. В нем, например, нет специального регулятора стереобаланса (стереобаланс устанавливают регуляторами громкости каналов усилителя), нет регуляторов тембра звука, требующих дополнительного усиления стереофонического сигнала и применения дефицитного блока переменных резисторов. Все это делает рекомендуемый усилитель более доступным для повторения.

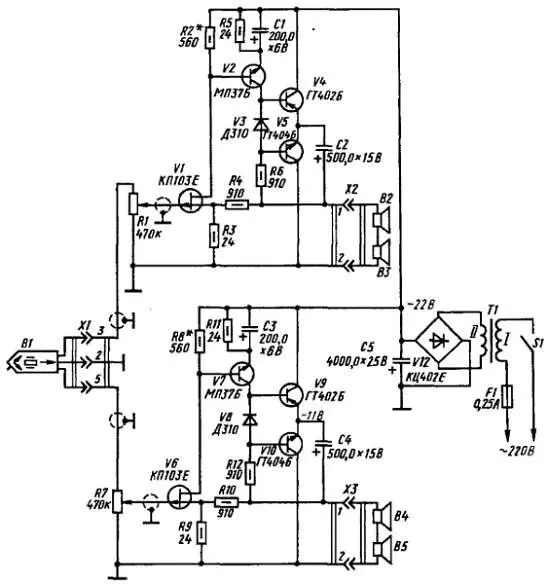

Принципиальная схема усилителя показана на рис. 318.

Рис. 318. Схема усилителя

Транзисторы V1, V2, V4, V5 и динамические головки В2 и В3 громкоговорителя образуют левый канал, а транзисторы V6, V7, V9, V10 и головки В4 и В5-правый канал усилителя.

Каналы, как видишь, совершенно одинаковые. Общими для обоих каналов является только разъем X1, через который ко входу усилителя подключают стереофонический звукосниматель В1 и сетевой блок питания. При напряжении источника питания 22 В номинальная выходная мощность каждого канала равна 1 Вт, максимальная 2 Вт. Чувствительность около 200 мВ. Рабочий диапазон частот — от 50 до 15 000 Гц.

Разберем работу лишь одного из каналов усилителя, например левого. Он трехкаскадный, с непосредственной связью между транзисторами. Транзистор V1 первого каскада — полевой, транзистор V2 второго каскада — маломощный низкочастотный структуры n-p-n , транзисторы третьего, выходного каскада, низкочастотные средней мощности разных структур (V4 — p-n-p , V5 — n-p-n ). Через гнездовую колодку разъема Х2 к выходу усилителя подключены последовательно соединенные головки В2 и ВЗ громкоговорителя этого канала.
