Играют на нем, касаясь клавиатуры щупом. Его музыкальный диапазон — две октавы: от «до» первой октавы до «си» второй октавы, что соответствует диапазону звуковых частот от 260 до 988 Гц. Это, конечно, не электромузыкальный инструмент в полном смысле этого слова, а всего лишь электромузыкальная игрушка, сувенир. Но на нем все же можно играть многие несложные музыкальные мелодии. Лично я слышал их в исполнении старейшего радиолюбителя Ю. Пахомова — автора этой звучащей клавиатуры.

Принципиальная схема ЭМИ должна напомнить тебе схему генератора колебаний звуковой частоты на логических элементах 2И-НЕ (см. рис. 305). Но в том генераторе частоту колебаний ты изменял плавно переменным резистором, а здесь частота колебаний изменяется скачкообразно при включении в частотозадающую цепь резисторов разных номиналов.

В устройстве работает знакомая тебе микросхема K155ЛA3, содержащая четыре логических элемента 2И-НЕ. В данном случае все ее элементы включены инверторами. Элементы D1.1, D1.2 и D1.3 образуют генератор тона, а элемент D1.4 совместно с первичной обмоткой трансформатора Т1 — усилитель мощности генерируемых колебаний звуковой частоты. Динамическая головка В1, подключенная ко вторичной обмотке трансформатора, преобразует эти колебания в звуковые разной тональности.

Питается ЭМИ от батареи 3336Л, «Планета-2» или трех элементов 322, соединенных последовательно. Максимальный потребляемый ток не превышает 30 мА.

Частота колебаний генератора тона определяется емкостью конденсатора С1 и тем из резисторов R1-R24, который через щуп S1, подключенный к выходу 8 элемента D1.3, и клавишу, соответствующую этому тону, включается в частотозадающую цепь генератора. Чем меньше сопротивление резистора, включенного в эту цепь, тем выше тон звука. Звуку «до» первой октавы соответствует включение в цепь резистора R1, а звуку «си» второй октавы включение щупом резистора R24.

Номиналы резисторов R1 — R24 подбирают опытным путем при настройке ЭМИ.

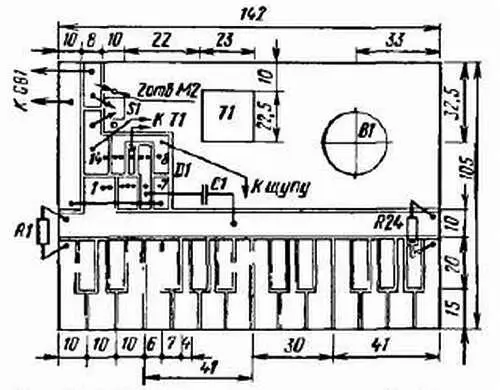

Основой ЭМИ служит плата из фольгированного стеклотекстолита. Размеры платы, конфигурация всех ее токонесущих площадок, клавиатуры и соединения деталей показаны на рис. 327.

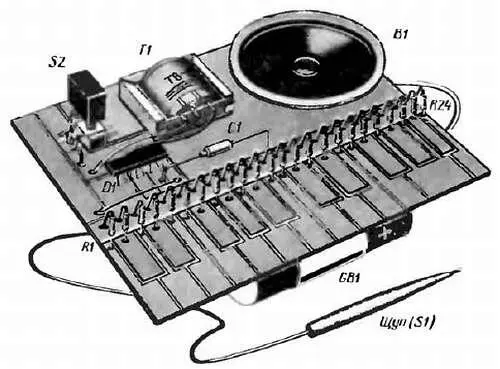

Рис. 327. Конструкция и монтаж ЭМИ

Изолирующие прорези шириной 1–1,5 мм сделаны резаком из ножовочного полотна. Сквозные отверстия в плате выпилены под кнопочный выключатель П2К (S2), выходной трансформатор Т1 типа ТВ-12 (можно применить трансформатор от любого малогабаритного транзисторного приемника) и магнитную систему малогабаритной динамической головки 0,1ГД-6 (В1). Резисторы, конденсатор, выводные лепестки микросхемы и соединительные проводники припаивают к печатным проводникам, не просверливая отверстий в них.

Чтобы основные длинные клавиши (они обычно белые) отличались по цвету от коротких, их следует аккуратно залудить. Электролитический конденсатор С1 должен быть с возможно малым током утечки, например типа К53-1. Резисторы МЛТ-0,125 или МЛТ-0,25. Сопротивление резистора R1 не должно быть больше 1,8 кОм, а резистора R24 — не менее 300 Ом. Номиналы промежуточных резисторов отличаются от соседних: в низкочастотной части звукового диапазона на 100–150 Ом, в высокочастотной — на 30–50 Ом. Так, например, ориентировочно сопротивление резистора R2 (нота «ре» первой октавы) должно быть 1670 Ом, а резистора R23 (нота «ля» второй октавы) — 505 Ом.

Для щупа S1 используй корпус шариковой ручки или цанговый карандаш. Его металлический стержень, которым касаются клавишей во время игры, соедини гибким изолированным проводником с площадкой вывода 8 элемента D1.4. Защитную крышку корпуса с вырезом под кнопку выключателя и отверстиями против динамической головки склей из листовой пластмассы или оргалита, покрась цветной нитроэмалью иди оклей декоративной пленкой.

Настройка ЭМИ заключается в тщательном подборе резисторов R1-R24 частотозадающей цепи генератора тона. Первым подбирай резистор R1. На это время замени его последовательно соединенными переменным и постоянным резисторами сопротивлением по 1 кОм. Щупом коснись крайней левой клавиши и, пользуясь, как эталоном, роялем, пианино или баяном, переменным резистором настрой генератор на частоту, соответствующую ноте «до» первой октавы. Затем омметром измерь сопротивление временной цепочки резисторов и замени ее резистором (или несколькими резисторами) такого же номинала.
