Теперь точно в центре мембраны телефона припаяй иглу — отрезок проволоки толщиной 1–1,5 мм и такой длины, чтобы его внешний заостренный конец выступал над поверхностью прокладок амортизаторов на 3–4 мм. Делай это осторожно, чтобы не деформировать мембрану. Готовый звукосниматель прикрепи к деке гитары липкой бумагой или изоляционной лентой с таким расчетом, чтобы острие иглы лишь слегка упиралось в деку. При этом мембрана ни в коем случае не должна сильно прогибаться. Иначе она станет касаться полюсных наконечников магнита и звук будет искаженным.

Звукосниматель соединяй со входом усилителя 3Ч экранированным проводом, а его экран — с общим заземленным проводником усилителя. Во время игры на гитаре попробуй звукосниматель перемещать по поверхности деки, чтобы найти такое место, где звучание музыки будет наиболее приятным.

Наиболее существенный недостаток такого электромагнитного датчика заключается о том, что он преобразует в электрический сигнал колебания не самих струн, а резонирующей деки. Стоит случайно задеть или слегка ударить по деке, и звукосниматель преобразует создающиеся при этом колебания деки в электрический сигнал-помеху. Этого недостатка нет в электромузыкальных инструментах, у которых на звукосниматель воздействуют непосредственно колебания струны.

Схему и возможную конструкцию одного из таких датчиков-звукоснимателей ты видишь на рис. 333, а . Возле полюсов постоянного магнита, на котором намотана катушка, расположена стальная струна. Подчеркиваю: стальная, т. е. ферромагнитная, ибо она должна сгущать силовые линии поля магнита между его полюсами. Колебания струны изменяют состояние магнитного поля датчика, в результате чего в его катушке индуцируется ЭДС звуковой частоты. Если возле полюсов магнита колеблются все струны гитары, то все они будут наводить в катушке электрические сигналы звуковой частоты.

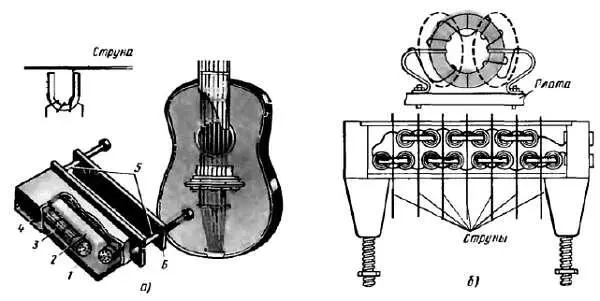

Рис. 333. Электромагнитный ( а) и ферритовый ( б) звукосниматели

Электромагнитная система такого звукоснимателя состоит из Г-образного основания 1 и намагниченного сердечника 2 прямоугольного сечения с насаженной на него катушкой 3 . Сердечник и основание образуют U-образный магнит с полюсами на обращенных кверху гранях. Звукосниматель, закрытый кожухом 4 , с помощью винтов 5 и планки 6 крепят под струнами гитары на их нижней подставке. Через выводные контакты катушки электромагнитной системы датчик соединяют с входом усилителя 3Ч экранированным проводом. Размеры звукоснимателя, его деталей я не указываю, так как они зависят от конкретной конструкции гитары. Важно лишь, чтобы длина сердечника магнитной системы датчика была не меньше расстояния между крайними струнами гитары, а верхние грани магнита находились на расстоянии 3–4 мм от струны.

Для основания и крепежной планки 6 используй мягкую листовую сталь толщиной 2–2,5 мм. Сердечник представляет собой брусок из магнитного сплава или твердой углеродистой стали. Его можно изготовить из куска плоского напильника, особо тщательно обрабатывая нижнюю грань, которой он должен плотно прилегать к основанию. Приклей сердечник к основанию клеем БФ-2, а затем намагнить его, поместив внутрь катушки, через которую идет постоянный ток.

Катушка электромагнитной системы датчика должна содержать примерно 3000 витков провода ПЭВ-1 0,08-0,1. Ее надо намотать на подходящей болванке со съемными щечками, обмотать лентой из лакоткани или эластичной изоляционной лентой и плотно насадить на сердечник. Для соединения катушки с выходными зажимами (или гнездами) звукоснимателя используй тонкий многожильный монтажный провод. Картонный или сделанный из тонкой пластмассы кожух оклей изнутри медной или латунной фольгой. Она будет электростатическим экраном катушки, соедини ее с основанием датчика.

Звукосниматель готов. Укрепи его на гитаре и испытай в работе.

Можешь испытать еще одну конструкцию электромагнитного звукоснимателя, в котором роль магнитов выполняют намагниченные струны гитары (рис. 333, б ). Для такого звукоснимателя потребуются семь (по числу струн) колец из феррита марки 1000НН с наружным диаметром 10 и внутренним 6 мм. Кольца аккуратно разломи на половинки. Закрепи на них проволочные выводы, а затем на полукольца намотай до заполнения провод марки ПЭВ-1. Склей полукольца клеем БФ-2, а намотанные на них катушки соедини последовательно. У тебя получатся звукоснимающие головки. Для катушек головок первой и второй струн гитары надо использовать провод ПЭВ-1 0,12, для головок остальных струн ПЭВ-1 0,1.
