Головки смонтируй на штырьках или пустотелых заклепках, запрессованных в гетинаксовую плату, располагая головки так, как показано на рис. 333, б .

Обмотки всех головок соедини последовательно. К гетинаксовому основанию приклей два боковых бруска из органического стекла и две боковые щечки, вырезанные из любого изоляционного материала. В отверстия в торцах боковых брусков вверни шпильки, с помощью которых звукосниматель будешь крепить к стойке струн гитары. Выводами звукоснимателя могут быть штепсельные гнезда, запрессованные в один из боковых брусков, или зажимы.

Крепить звукосниматель на гитаре надо с таким расчетом, чтобы был удален от задней стойки струн на 30 мм (средней продольной линией), а зазоры ферритовых головок — на 1,5–2 мм от струн.

Прежде чем играть на такой электрогитаре, участки ее струн против зазоров ферритовых головок надо намагнитить, поднося магнит к каждой струне на расстояние 1,5–2 мм. При этом полюса магнита должны чередоваться от струны к струне. Колеблясь над рабочими зазорами ферритовых головок, намагниченные струны возбуждают в их обмотках электрические колебания звуковой частоты, которые и подаются на вход усилителя 3Ч.

Свободное пространство между боковыми брусками и щечками хорошо залить смолой, а еще лучше — эпоксидным клеем. Это защитит головки от возможных механических повреждений и придаст звукоснимателю прочность.

Остается ответить на вопрос, который ты, вероятно, давно хотел задать: какой усилитель можно использовать для электрогитары. Любой усилитель 3Ч со входом, рассчитанным на подключение к нему звукоснимателя для воспроизведения грамзаписи с выходной мощностью не менее 1 Вт. Если, однако, усиление окажется недостаточным для громкого звучания, придется добавить каскад предварительного усиления напряжения звуковой частоты, включив его транзистор по схеме ОЭ. Полагаю, что с этой задачей ты справишься самостоятельно.

Теперь…

Суть этого цветового эффекта, сопровождающего музыку, иллюстрирует схема, показанная на рис. 334.

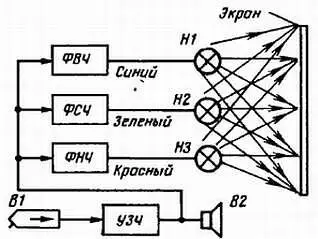

Рис. 334. Схема, иллюстрирующая сущность цветомузыки

Ко входу усилителя 3Ч подключен звукосниматель В1. С выхода усилителя сигнал звуковой частоты подается на головку громкоговорителя В2 и одновременно к фильтрам высших (ФВЧ), средних (ФСЧ) и низших (ФНЧ) частот. Каждый фильтр настроен на сравнительно узкую полосу частот и пропускает через себя в основном только колебания этого участка звукового диапазона. Фильтр высших частот пропускает к лампе Н1 колебания частотой выше 2 кГц, ФСЧ к лампе Н2 — колебания частотой примерно от 200 Гц до 3 кГц, а ФНЧ к лампе Н3 — колебания частотой до 300 Гц. При этом лампы, накаливаясь в такт с силой электрического сигнала, светятся с переменной яркостью и освещают полупрозрачный экран.

Баллон лампы Н1 канала высших частот — синий (или голубой), лампы Н2 канала средних частот — зеленый, лампы Н3 канала низших частот — красный. Это три основных цвета, которые, смешиваясь, могут составить другие цвета радуги. На экране, следовательно, создается картина игры цветов разной окраски и интенсивности, дополняющая восприятие музыки.

Предлагаю для начала смонтировать простую цветомузыкальную приставку с небольшим экраном к имеющемуся у тебя усилителю 3Ч.

Схема возможного варианта такой приставки изображена на рис. 335, а . Со звуковой катушки динамической головки В усилителя 3Ч, например, транзисторного электрофона или лампового усилителя, о которых я рассказывал ранее (см. схемы на рис. 186 и 225), сигнал звуковой частоты подается на базы транзисторов V1-V3 через соответствующие им частотные фильтры. Роль фильтра канала высших частот выполняет конденсатор С1: он хорошо пропускает колебания наиболее высоких частот и оказывает значительное сопротивление колебаниям средних и низших частот. Дроссель L1 и конденсатор С2 образуют фильтр средних частот. Функцию фильтра низших частот выполняет дроссель L2, индуктивное сопротивление которого для средних и высших частот большое, а для низших малое. В коллекторные цепи транзисторов включены лампы накаливания Н1-Н3, цвета баллонов которых соответствуют принятому частотному делению колебаний звукового диапазона.

Рис. 335. Принципиальная схема светомузыкальной приставки ( а) и возможная конструкция ее светорассеивающего экрана ( б)
