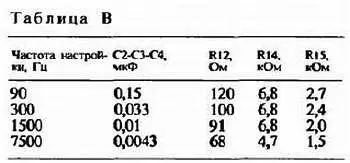

Аналогично работают и три других основных каналов цвета, изображенные на схеме условными прямоугольниками с цифрами частоты настройки. Предполагается, что данные всех деталей их каналов, кроме номиналов конденсаторов С2-С4 и резисторов R14 и R15, определяющих среднюю частоту настройки полосовых фильтров, такие же, как данные деталей канала 90 Гц. Номиналы этих конденсаторов и резисторов частотозадающих цепей фильтров, а также ориентировочные сопротивления резисторов R12 в каждом из четырех каналов цвета указаны в приведенной здесь таблице.

Аналогичным образом работает и усилитель постоянного тока канала фона, выполненный на транзисторах V10, V11 и V17. Управляющие им отрицательные напряжения снимаются с коллекторов транзисторов V13-V16 и через развязывающие резисторы R26-R28 и делитель R29, R30 подаются в цепь базы транзистора V10. При отсутствии сигнала на входе светодинамической установки напряжения на коллекторах транзисторов V13-V16 близки к напряжению источника питания, а отрицательное напряжение на базе транзистора V10 оказывается достаточным для поддержания его, а значит; и транзисторов V11, V17 в открытом состоянии. В это время группа ламп Н2-Н5 канала фона горит. Появление сигнала хотя бы в одном из каналов цвета приводит к уменьшению отрицательного напряжения на базе транзистора V10, в результате чего он, а вместе с ним и транзисторы V11, V17 частично закрываются, и яркость свечения ламп этого канала уменьшается. При появлении же сигнала во всех каналах цвета отрицательные напряжения на коллекторах транзисторов всех выходных каскадов усилителей тока уменьшаются почти до нуля, транзисторы усилителя тока канала фона закрываются полностью и его лампы гаснут.

Светодинамическая установка питается от сети переменного тока напряжением 220 В через понижающий трансформатор Т1 и двухполупериодный выпрямитель на диодах V21-V24, включенных по мостовой схеме. На коллекторы мощных транзисторов V13-VI7 выходных каскадов усилителей тока напряжение питания (—28 В) подается с фильтрующего конденсатора С8 через соответствующие им группы ламп выходного оптического устройства, а на все другие транзисторы — с выхода стабилизатора напряжения (—15 В), образованного последовательно соединенными стабилитронами V19, V20 и транзистором V18. Лампа Н1 — индикатор включения питания.

Вот, пожалуй, то основное, что надо знать для осмысленного подхода к конструированию такого цвете музыкального устройства.

Светодинамическая установка с выходным оптическим устройством в том виде, в каком они выполнены автором конструкции, показана на рис. 338, а монтаж деталей и узлов в корпусе — на рис. 339.

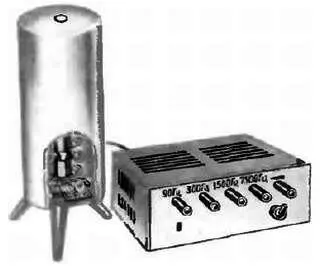

Рис. 338. Светодинамическая установка

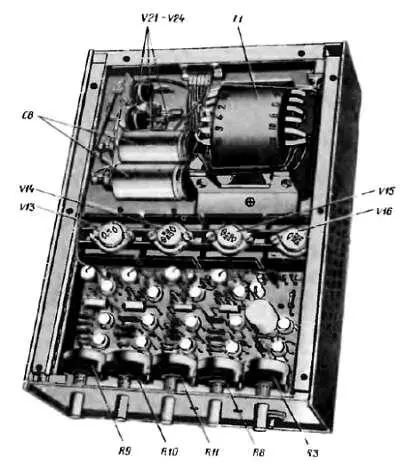

Рис. 339. Вид на монтаж в корпусе (верхняя стенка снята)

Корпус, размеры которого зависят от габаритных размеров имеющихся деталей, сделан из пластин листового дюралюминия, скрепленных в единую конструкцию с помощью уголков и винтов. Боковые, нижняя и верхняя стенки корпуса имеют вентиляционные отверстая, снизу привернуты резиновые ножки. На лицевой панели справа — входной резистор R3, под ним — выключатель питания S1. Слева от него расположены регуляторы уровня сигналов в каналах цвета (R8-R11). Под крайним левым регулятором виднеется «глазок» индикатора включения сети.

Большая часть деталей установки смонтирована на печатной плате размерами 160х85 мм (рис. 340), выполненной из фольгированного стеклотекстолита толщиной 1,5 мм. Монтаж, конечно, может быть навесным, если в твоем распоряжении не окажется фольгированного материала, но размещение деталей на плате надо сохранить таким же. Детали канала фона смонтированы на отдельной плате размерами 40х35 мм, которая находится в другом небольшом корпусе. Мощные транзисторы V13-V17 выходных каскадов усилителей тока и транзистор V18 стабилизатора напряжения установлены на ребристых теплоотводящих радиаторах, приобретенных в магазине радиотоваров. Самодельные радиаторы должны иметь эффективную площадь рассеяния не менее 50 см 2.

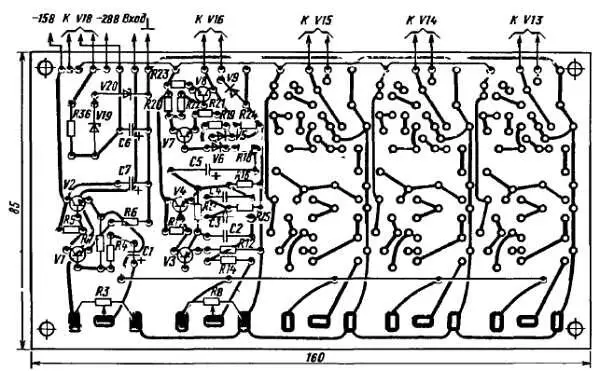

Рис. 340. Печатная плата и размещение деталей на ней
