Исходное состояние транзисторов — закрытое. В это время токи коллекторных цепей транзисторов ничтожно малы и лампы, включенные в эти цепи, не светятся. Но вот заиграла музыка. В это время отрицательные полуволны сигналов, прошедших через фильтры, открывают транзистор, в их коллекторных цепях появляются токи и лампы начинают светиться. Чем сильнее электрические сигналы, тем больше открываются транзисторы и ярче светятся лампы. Если преобладают звуки низких тонов, то ярче других светится лампа красного цвета, а если высоких и средних, то синего и зеленого цветов. В результате на экране, освещающемся лампами, создаются различные цветовые гаммы.

Чтобы изменяющиеся токи транзисторов не влияли на работу усилителя, являющегося источником сигналов звуковой частоты, приставка питается от самостоятельного однополупериодного выпрямителя на диоде V4. Пульсации выпрямленного напряжения сглаживаются электролитическим конденсатором С3 большей емкости.

Транзисторы приставки могут быть низкочастотными или высокочастотными, но обязательно средней или большой мощности, например П213, П214, ГТ403, П601. Лампы накаливания от карманного электрического фонаря (3,5 В х 0,28 А). При наиболее громких звуках суммарный ток ламп приставки может достигать 0,7–0,8 А. Поэтому в выпрямителе блока питания должен работать диод, рассчитанный на выпрямленный ток около 1 А. Если не окажется такого диода, в выпрямитель можно включить четыре диода серии Д226 или Д7, соединив их по мостовой схеме.

В качестве сетевого трансформатора Т1 можно использовать выходной трансформатор кадровой развертки телевизора ТВК-110 или ТВК-90, как это было в электрофоне, или любой другой трансформатор, понижающий напряжение сети до 5–6 В. Напряжение на выходе выпрямителя должно быть не менее 7–8 В.

Дроссель L1 фильтра канала средних частот намотай на двух, сложенных вместе ферритовых кольцах 600НН с внешним диаметром 7 мм, а дроссель L2 канала низших частот — на трех, сложенных вместе, таких же кольцах. На каждый из таких сердечников надо намотать по 200 витков провода ПЭЛШО или ПЭВ-1 0,1.

Конструкция экрана с освещающими его лампами может быть такой, как на рис. 235, б . Лампы, баллоны которых окрашены цветными лаками, размещены на задней стенке ящика, оклеенного с внутренней стороны алюминиевой фольгой. Фольга (или жесть) выполняет роль рефлектора. Экраном, являющимся передней стенкой ящика, служит молочное стекло размерами не более 13х18 см. Расстояние между экраном и лампами может быть 12–15 см. От ламп идут провода к соответствующим им транзисторам, смонтированным вместе с фильтрами и блоком питания в другом ящике.

Экраном может также служить прозрачное органическое стекло, предварительно обработанное тепловым методом. Для этого пластинку органического стекла нужного размера надо нагреть над пламенем газовой горелки или костра, но осторожно, чтобы органическое стекло не воспламенилось, а затем остудить его, зажав между плоскими массивными предметами. При такой обработке органического стекла в его толще образуются газовые пузырьки, хорошо рассеивающие свет.

Советую смонтировать детали приставки на макетной панели, испытать ее в работе, и только после этого решать вопрос о ее конструкции.

Какие дополнения можно внести в цветомузыкальную приставку? В коллекторные цепи транзисторов можно включить не по одной, а по две-три, соединенные параллельно, лампы. Но тогда в выпрямителе надо будет использовать диод на ток 3–5 А, например Д242А, а транзисторы, чтобы не перегревались, установить на теплоотводящие радиаторы.

Между базами и коллекторами транзисторов можно включить переменные резисторы сопротивлением по 2–3 кОм, которые совместно с постоянными резисторами R1-R3 образуют, делители напряжений, открывающие транзисторы.

При налаживании приставки введенные сопротивления переменных резисторов подбери такими, чтобы нити накала ламп чуть светились. Этими же резисторами можно также регулировать яркость свечения ламп любого из каналов цветности.

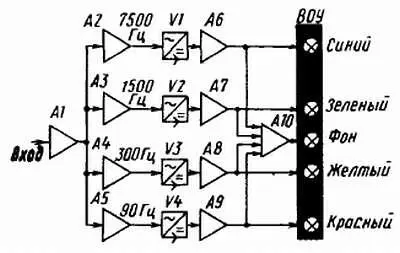

Более сложную и технически более интересную установку для автоматического воспроизведения цветового сопровождения музыкальной программы можно построить по структурной схеме, приведенной на рис. 336.

Рис. 336. Структурная схема светодинамической установки
