Когда устранишь все неполадки и наладишь приемник, начнется завершающий этап — сборка деталей на монтажной плате и монтаж приемника в футляр. Здесь все зависит от твоей смекалки, инициативы и твоих возможностей. Можно, например, походный приемник прямого усиления (по схеме на рис. 204) преобразовать в супергетеродин. При этом тебе придется только перемонтировать радиочастотную часть, превратив ее в каскад усиления промежуточной частоты и преобразователь частоты. Место на монтажной плате для новых деталей там есть. А детекторный каскад и усилитель 3Ч приемника останутся без изменений.

Если решишь делать новый приемник, то, учитывая габариты и особенности имеющихся деталей, продумай хорошенько его монтажную схему, конструкцию футляра и только тогда принимайся за дело. Опыт у тебя есть, так что решай самостоятельно все эти практические вопросы.

Впрочем, супергетеродин может быть и на электронных лампах.

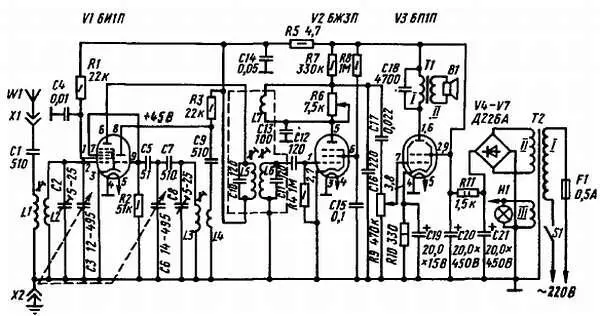

Принципиальная схема такого варианта супергетеродина изображена на рис. 237.

Рис. 237. Принципиальная схема лампового супергетеродина

Если ты строил приемник прямого усиления 1-V-1 (см. рис. 228), то большая часть схемы этого варианта супергетеродина тебе уже знакома. Действительно, все, что находится справа от конденсатора С12, является точным повторением аналогичного участка схемы того приемника. Его каскад усиления радиочастоты заменен преобразователем. Получился трехламповый однодиапазонный супергетеродин.

В преобразователе частоты используется специально предназначенная для этой цели комбинированная электронная лампа 6И1П (V1). Это триод-гептод. Ее триодная часть работает в гетеродине, а гептодная — в смесителе. Следовательно, преобразователь частоты этого супергетеродина выполнен с отдельным гетеродином.

В смесительную часть преобразователя кроме гептода лампы 6И1П входят: контур L2C3C2, связанный индуктивно с антенной катушкой L1, и контур L5C10, включенный в анодную цепь гептода. Гетеродинную часть образуют триод лампы и контур L3C6C7C8, индуктивно связанный с катушкой обратной связи L4. Контур L5C10 в анодной цепи гептода и индуктивно связанный с ним точно такой же контур L6C11, настроенные на частоту 465 кГц, образуют двухконтурный фильтр промежуточной частоты.

Как работает этот каскад приемника? Через катушку L1 протекают переменные токи разных радиочастот, возникающие в антенне под действием волн многих радиостанций. В контуре же L2C2C3, связанном индуктивно с катушкой L1, возбуждаются колебания в основном только той частоты, на которую он настроен в резонанс. Эти колебания передаются на первую от катода (управляющую) сетку гептода и воздействуют на его анодный ток.

Вторая и четвертая сетки, соединенные вместе, выполняют функции экранирующих сеток гептода. Положительное напряжение на них подается через резистор R1. Возникновение в этой цепи колебания радиочастоты предотвращается конденсатором С4. Третья сетка гептода-смесительная, а пятая, соединенная с катодом, — защитная.

Катушка обратной связи гетеродина L4 подключена через конденсатор С9 параллельно анодной цепи триода. Колебательный контур гетеродина через конденсатор С5 включен в сеточную цепь триода. При таком включении катушек часть энергии из анодной цепи триода попадает обратно в цепь сетки, благодаря чему гетеродин возбуждается и генерирует электрические колебания, частота которых определяется индуктивностью катушки L3 и емкостью конденсаторов С6, С7 и С8. Колебания гетеродина с управляющей сетки триода подаются на смесительную сетку гептода и, так же как колебания во входном контуре L2C3C2, воздействуют на его анодный ток. В результате в анодной цепи гептода, а также в контуре L5C10, создаются модулированные колебания разностной частоты гетеродина и принятого сигнала — промежуточной. А поскольку этот контур заранее настроен на промежуточную частоту, он выделяет колебания только этой частоты.

Колебания такой же частоты возбуждаются и в контуре L6C11, включенном в цепь управляющей сетки лампы 6ЖЗП (V2), работающей в режиме сеточного детектирования — точно так же, как и в приемнике прямого усиления. Сопряжение настроек входного и гетеродинного контуров в высокочастотном участке диапазона осуществляется подстроечными конденсаторами С2 и С8, а в низкочастотном — подгонкой индуктивностей катушек L2 и L3. Конденсатор С7 в контуре гетеродина — сопрягающий. Конденсатор С3 и резистор R2 в сеточной цепи обеспечивают триоду работу в режиме генерации.
