В этом приемнике нет каскада усиления промежуточной частоты, как в транзисторном супергетеродине. Но в нем, как и в приемнике прямого усиления, детекторная лампа работает как регенератор, что повышает чувствительность приемника.

Чтобы приемник прямого усиления 1-V-1 стал супергетеродином, надо лишь перемонтировать каскад усиления радиочастоты, превратив его в преобразователь частоты супергетеродина. Для этого надо прежде всего заменить ламповую панель этого каскада на девятиштырьковую и между ней и панелькой детекторной лампы укрепить двухконтурный фильтр промежуточной частоты. Резистор R1 и конденсатор С4 приемника прямого усиления надо удалить, так как они теперь не нужны. Резистор же R2, который теперь будет резистором R1 цепи экранирующей сетки гептода лампы 6И1П, следует заменить на резистор с номинальным сопротивлением 18–22 кОм. Входная цепь остается без изменения.

Контур L3C9C8 и катушка обратной связи L4 детекторного каскада приемника прямого усиления в супергетеродине будут соответственно контуром L3C6C8 и катушкой обратной связи L4 гетеродина. Надо только уменьшить число витков катушек примерно на 1/5 часть и включить в контур сопрягающий конденсатор С7. Если контур рассчитан на прием станций средневолнового диапазона, то емкость сопрягающего конденсатора должна быть 510–620 пФ. Для длинноволнового диапазона емкость этого конденсатора должна составлять 180–220 пФ, и, кроме того, параллельно катушке L3 (или параллельно подстроечному конденсатору С8) надо подключить конденсатор емкостью 47–51 пФ, необходимый для согласования начальных емкостей контуров в высокочастотном участке диапазона.

Двухконтурный полосовой фильтр промежуточной частоты должен быть рассчитан на частоту 465 кГц. Подойдет фильтр от любого лампового радиовещательного супергетеродина, в том числе и устаревшей модели. Внешний вид и конструкция одного из таких фильтров от приемника «Родина-52» показаны на рис. 238.

Рис. 238. Фильтр промежуточной частоты

Его контурные катушки помещены в карбонильные чашки броневого сердечника СБ-12а и приклеены к гетинаксовой плате. Здесь же находятся и конденсаторы контуров фильтра. Чтобы использовать такой (или аналогичный ему) фильтр в твоем приемнике, надо только намотать на сердечник катушки того контура, который будешь включать в цепь сетки детекторной лампы, 25–30 витков провода ПЭВ-1 0,1–0,12; она будет катушкой обратной связи (L7) детекторного каскада супергетеродина.

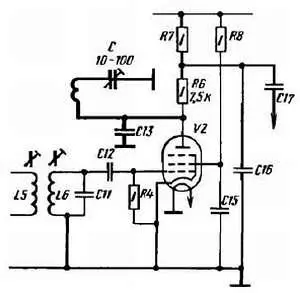

Во время переделки приемника переменный резистор обратной связи R6 целесообразно перенести на заднюю стенку шасси или укрепить на горизонтальной панели шасси возле фильтра промежуточной частоты. Пользоваться им ты будешь только при налаживании приемника. Впрочем, его можно заменить постоянным резистором такого же номинала, а глубину положительной обратной связи подбирать подстроечным конденсатором. В этом случае схема анодной цепи лампы детекторного каскада будет иметь вид, показанный на рис. 239.

Рис. 239. Видоизмененная схема цепи обратной связи

Это схема параллельной обратной связи. Резистор R6 здесь выполняет роль-нагрузки лампы V2. Наивыгоднейшую величину обратной связи устанавливают подстроечным конденсатором С с наибольшей емкостью 100–150 пФ. Укрепи его возле фильтра промежуточной частоты. Если в процессе налаживания приемника выяснится, что емкость этого конденсатора мала, параллельно ему подключишь дополнительный конденсатор постоянной емкости.

После проверки монтажа включи питание и проверь напряжение на электродах преобразовательной лампы. На аноде гептода должно быть почти полное напряжение выпрямителя, а на аноде триода 40–50 В. После этого переходи к настройке контуров фильтра промежуточной частоты и сопряжению контуров преобразователя.

Вначале сердечники контурных катушек фильтра промежуточной частоты установи примерно в среднее положение, а цепь обратной связи детекторного каскада временно отключи. Подключи антенну, заземление и настрой приемник на какую-либо радиостанцию. Если приема нет, то поменяй местами выводы катушки L4 гетеродина. Медленно вращая сердечники катушек фильтра промежуточной частоты — сначала катушки контура сеточной цепи детекторной лампы, потом катушки анодного контура гептода преобразователя — добейся наибольшей громкости приема радиостанции. Затем, не изменяя настройки приемника, включи цепь обратной связи. Величину обратной связи подбери такой, чтобы детекторный каскад был близок к порогу генерации, но не возбуждался. Это будет соответствовать наибольшей чувствительности приемника.
