Я должен тебя предупредить:система АРУ не повышает общее усиление, которое дает приемник, а лишь автоматически поддерживает на некотором среднем уровне чувствительность приемника и, следовательно, громкость звуковоспроизведения.

Катушки средневолнового и длинноволнового диапазонов остаются такими же, как в супергетеродине по схеме на рис. 237. Катушки коротковолнового диапазона намотай на картонные гильзы диаметром 18–20 мм, например от патронов охотничьего ружья (рис. 241).

Рис. 241. Катушки КВдиапазона

Катушка L2 должна содержать восемь витков провода ПЭВ-1 0,6–0,8, катушка L9 семь с половиной витков такого же провода. Их витки укладывай на каркасы с таким расчетом, чтобы общая длина намотки составила 12 мм. Витки катушек L1 и L10 укладывай равными порциями по обе стороны от контурных катушек. Первая из них должна содержать 20–25 витков провода ПЭВ-1 или ПЭЛШО 0,12-0,15, вторая — шесть витков такого же провода.

Фильтр II ФПЧ каскада усиления промежуточной частоты точно такой же, как фильтр I ФПЧ преобразовательного каскада.

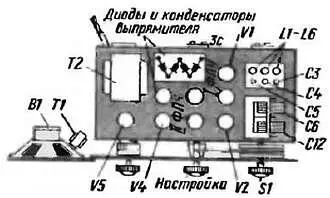

Дополняя простейший вариант лампового супергетеродина каскадом усиления промежуточной частоты, воспользуйся схемой монтажа, показанной на рис. 242.

Рис. 242. Размещение деталей трехдиапазонного супергетеродина с каскадом усиления промежуточной частоты

Лампа V2 этого каскада (6К4П) должна занять место бывшего сеточного детектора. Рядом с ней крепи второй полосовой фильтр промежуточной частоты (II ФПЧ), а возле него смонтируй панельку лампы 6ЖЗП. Она будет теперь лампой V4, а выходная лампа 6П1П — лампой V5 этого варианта приемника.

Переключатель диапазонов укрепи в подвале шасси с таким расчетом, чтобы проводники цепей управляющих сеток преобразовательной лампы были возможно короткими. При этом ось переключателя займет место оси верньерного механизма, а ось верньера придется перенести на место бывшего регулятора обратной связи.

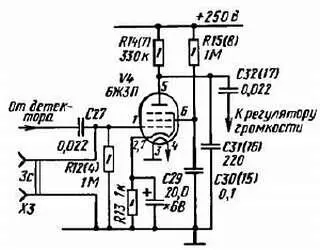

В связи с тем, что лампа 6ЖЗП (V4) теперь будет работать только как предварительный усилитель 3Ч, на ее управляющую сетку надо подавать напряжение смещения, детали цепи обратной связи (рис. 237 — L7, R6) и конденсатор С12 следует исключить, а нагрузочный резистор (на рис. 237 — R7) лампы соединить непосредственно с ее анодом. Короче говоря, схема этого каскада должна принять вид, показанный на рис. 243 (цифры в скобках соответствуют нумерации деталей простейшего супергетеродина). В этом случае имеет смысл добавить и разъем Х3 для звукоснимателя, чтобы усилитель 3Ч приемника можно было использовать для воспроизведения грамзаписи.

Рис. 243. Каскад предварительного усиления звуковой частоты

В таком каскаде начальное смещение на управляющей сетке лампы создается автоматически падением напряжения на катодном резисторе R13. Конденсатор С29, шунтирующий этот резистор, устраняет отрицательную обратную связь по переменному току, снижающую усилительные свойства каскада.

При подключении к разъему Х3 пьезокерамического звукоснимателя и проигрывании грампластинки на резисторе R12 создается переменное напряжение звуковой частоты, которое усиливается лампой. Усиленный сигнал снимается с нагрузочного резистора R14 и далее через разделительный конденсатор С32 поступает на регулятор громкости.

Закончив переделку приемника, испытай сначала его усилитель 3Ч, проигрывая грампластинку. Затем, подключив антенну и заземление, настрой приемник на какую-либо радиостанцию в любом диапазоне и подстрой контуры фильтров промежуточной частоты, а затем займись сопряжением контуров преобразователя. На это время проводник цепи АРУ, идущий от управляющих сеток ламп V1 и V2 к резистору R10, временно переключи на заземленную панель шасси. А когда наладишь приемник, восстановишь эту цепь — приемник станет работать с системой АРУ.

Приступая к настройке и сопряжению контуров, антенну можешь подключить непосредственно к незаземленным статорным пластинам конденсатора С6 настройки входных контуров. Этим ты усилишь связь антенны с преобразователем частоты. Если на каком-то из диапазонов прием сигналов станций не получается, причиной тому неправильное включение выводов катушек гетеродина, из-за чего он не возбуждается. В этом случае надо поменять местами включение выводов катушки гетеродина неработающего диапазона.
