Сопряжение гетеродинного и входного контуров в низкочастотном и высокочастотном участках диапазона делай так же, как об этом я рассказывал применительно к транзисторному супергетеродину.

Окончательно налаженный приемник при наружной антенне и хорошем заземлении должен обеспечить громкий прием не только местной, но и некоторых отдаленных радиовещательных станций.

И все же чувствительность этого приемника по сравнению с промышленными супергетеродинами даже самого низкого класса мала. Чтобы он стал более чувствительным, надо добавить каскад усиления промежуточной частоты. При этом сеточное детектирование можно будет заменить диодным, что повысит качество звуковоспроизведения, появится возможность ввести автоматическое регулирование усиления (АРУ) для борьбы с «замираниями» радиоприема. Приемник может стать трехдиапазонным.

Ты, конечно, сразу же спросишь, как все это сделать? Отвечаю: надо радиочастотную часть и детектор приемника смонтировать по схеме, показанной на рис. 240.

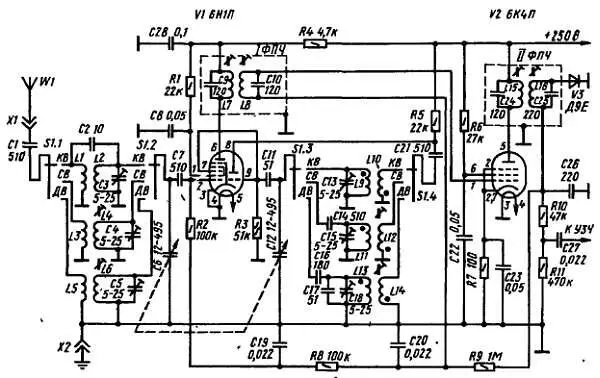

Рис. 240. Радиочастотная часть трехдиапазонного супергетеродина с АРУ

Рассмотри внимательно эту схему. Что в ней тебе знакомо, а что пока еще нет? Знаком преобразователь частоты, только он стал трехдиапазонным. Катушки L1, L2, L9 и L10 — катушки коротковолнового диапазона, L3, L4, L11 и L12 — катушки средневолнового диапазона, L5, L6, L13 и L14 — катушки длинноволнового диапазона. Из них: L1, L3 и L5- катушки антенной цепи; L2, L4 и L6 — катушки входных контуров преобразователя; L9, L11 и L13 — катушки контуров гетеродина; L10, L12 и L14 — катушки обратной связи гетеродина. Переход с одного диапазона волн на другой осуществляется переключателем S1, секции S1.1, S1.2, S1.3 и S1.4 которого действуют одновременно. Когда включен один из диапазонов, катушки других диапазонов в работе приемника участия не принимают. Конденсатор С2 усиливает связь между катушками входной цепи коротковолнового диапазона. Но его может и не быть, тогда связь между катушками будет только индуктивной.

Напряжение с контура L8C10 фильтра промежуточной частоты (в исходном варианте он был контуром L6C11) подается на управляющую сетку лампы V2 (6К4П) усилителя ПЧ. Начальное напряжение смешения на управляющей сетке этой лампы создается катодным резистором R7, зашунтированным конденсатором С23. Нагрузкой лампы V2 служит контур L15C24, настроенный, как и контуры L7C9 и L8C10 преобразовательного каскада, на частоту 465 кГц. С ним связан индуктивно точно такой же контур L16C25. Колебания промежуточной частоты с этого контура подаются на диод V3 и детектируются им. Нагрузкой детектора служит резистор R11. Напряжение звуковой частоты, создающееся на нем, через конденсатор С27 подается на вход усилителя 3Ч, лампа 6ЖЗП которая теперь должна работать как предварительный усилитель колебаний 3Ч. Резистор R10 и конденсатор С26 образуют ячейку фильтра цепи детектора.

Как же осуществляется автоматическое регулирование усиления? За счет тока в цепи детектора. Во время радиоприема через резисторы R10 и R11 идет постоянная составляющая продетектированного сигнала, которая создает на цепочке этих резисторов некоторое напряжение с отрицательной полярностью на верхнем (по схеме) конце ее. Это напряжение находится в прямой зависимости от силы сигнала принимаемой радиостанции; чем сильнее сигнал радиостанции, тем значительнее это напряжение. Управляющие сетки ламп V1 и V2 соединены с концом цепочки резисторов R10, R11, на которой действует минус напряжения относительно противоположного конца ее, соединенного с заземленным проводником. Значит, и на управляющих сетках этих ламп относительно их катодов действует изменяющееся отрицательное напряжение, смещающее их рабочие точки. При сильных сигналах станции напряжение смещения возрастет, а усиление автоматически падает. При слабых же сигналах, наоборот, напряжение смещения уменьшается, а усиление автоматически возрастает. Резисторы R9, R8 и R2, через которые на управляющие сетки ламп V1 и V2 подастся напряжение АРУ, в сочетании с конденсаторами С19 и С20 образуют фильтры, не пропускающие к сеткам ламп составляющую 3Ч продетектированного сигнала. Конденсатор С7, которого не было в преобразователе исходного супергетеродина, нужен для того, чтобы постоянная составляющая сигнала АРУ не замыкалась на общий минус питания цепей приемника через контурные катушки.
