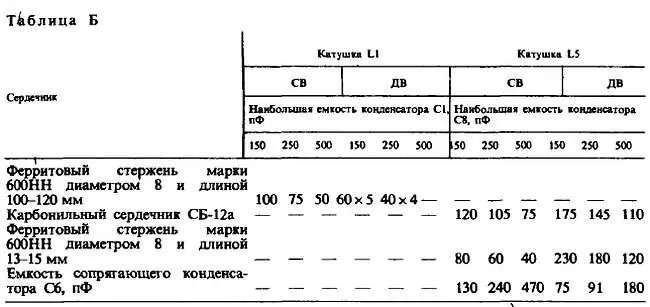

Отвод в гетеродинной катушке сделай от 5-7-го витка, считая от заземленного конца. Число витков катушки обратной связи — 15; провод ПЭВ-1 0,1 0,12.

Устройство катушек фильтров ПЧ L6 и L8 и катушек святи L7 и L9 аналогично устройству гетеродинных катушек. Для них, как и для гетеродинных катушек, можно использовать карбонильные броневые сердечники или отрезки ферритового стержня. В первом случае катушки L6 и L8 должны содержать по 75–80 витков, во втором но 45–50 витков провода ПЭВ-1 0,1. Катушки связи L7 и L9 наматывай поверх катушек фильтров таким же проводом, но диаметром 0,12-0,15 мм. В первом случае катушка L7 должна содержать 15 витков, L9 — 30 витков, а во втором случае соответственно 10 и 20 витков.

Для преобразовательного каскада используй транзистор с коэффициентом h 21Э 40–50, а для каскада усиления промежуточной частоты с h 21Э 60–80. Подстроечные конденсаторы С2 и С7 могут быть любыми.

Полагаю, что преобразователь частоты усилитель ПЧ и детектор, а также один-два каскада усиления колебаний звуковой частоты (или включенные

в цепь детектора головные телефоны), ты сначала соберешь и наладишь на макетной панели. Включив питание, измерь коллекторные токи транзисторов V1, V2 и, если они значительно отличаются от указанных на схеме, подгони их подбором резисторов R1 и R5. Эта предварительная, грубая проверка даст возможность судить только о том, нет ли ошибок, плохих контактов или неисправных деталей в цепях приемника. Затем подключи к приемнику внешнюю антенну и попытайся настроить его на какую-либо радиостанцию. При этом подстроечные конденсаторы С2 и С7 входного и гетеродинного контуров установи в положение средней емкости. Если попытка не удастся, значит, гетеродин не генерирует или нет сопряжения контуров преобразователя.

Прежде всего проверь, работает ли гетеродин. Подключи параллельно резистору R3 вольтметр постоянного тока и замкни накоротко катушку L5. При исправной работе гетеродина после закорачивания катушки напряжение на эмиттере должно немного уменьшиться.

Если напряжение не изменится, значит, гетеродин не генерирует. В этом случае надо поменять местами включение выводов катушки обратной связи L4 или, уменьшив сопротивление резистора R1, немного увеличить напряжение на базе транзистора V1.

При исправной работе гетеродина тебе удастся настроиться на какую-либо радиостанцию. Если радиоприем будет сопровождаться свистом, искажающим передачу, отодвинь антенную катушку L3 и катушку связи L2 от контурной катушки L1. Теперь, изменяя индуктивность катушек фильтров промежуточной частоты (подстроечными сердечниками или перемещая катушки по ферритовым стержням) — сначала катушки L8, а затем катушки L6, добейся наибольшей громкости приема сигналов этой станции.

Теперь переходи к самому кропотливому делу — сопряжению настроек входного и гетеродинного контуров. Блок конденсаторов С1 и С8 установи в положение максимальной емкости и только подстроечным сердечником гетеродинной катушки L5 настрой приемник на какую-либо радиостанцию наиболее низкочастотного участка диапазона. Далее изменением индуктивности катушки L1 входного контура путем перемещения ее по ферритовому стержню магнитной антенны добейся наибольшей громкости приема сигналов этой радиостанции. Затем настрой приемник на радиостанцию высокочастотного участка диапазона (емкость конденсаторов блока КПЕ наименьшая). Теперь, не трогая катушек, сопрягай контуры только подстроечными конденсаторами С2 и С7. При этом ты можешь увеличивать емкость первого конденсатора и уменьшать емкость второго или, наоборот, уменьшать емкость первого и увеличивать емкость второго. Задача одна — добиться наибольшей громкости приема этой станции.

На этом налаживание супергетеродина еще не заканчивается. Надо еще раз подстроить гетеродинный и входной контуры в конце и начале диапазона, затем еще раз подстроить контуры L8C11 и L6C4 фильтра промежуточной частоты и снова вернуться к контурам преобразователя приемника. И может быть даже не один, а два-три раза, пока никакие подстроечные элементы уже не будут улучшать работу приемника.

Не исключено, что приемник станет самовозбуждаться. Причиной самовозбуждения может быть неудачное размещение контура гетеродина и контуров промежуточной частоты относительно магнитной антенны и по отношению друг к другу. Ищи лучшее размещение этих элементов приемника. Если не поможет, то попробуй менять местами выводы катушек связи L7 и L9, укорачивать или разносить проводники цепей баз и коллекторов транзисторов. А если возникает генерация из-за связи каскадов через цепи питании, включи в цепь коллектора транзистора V2 усилителя ПЧ точно такой же развязывающий фильтр, как в цепи транзистора преобразователя частоты.
